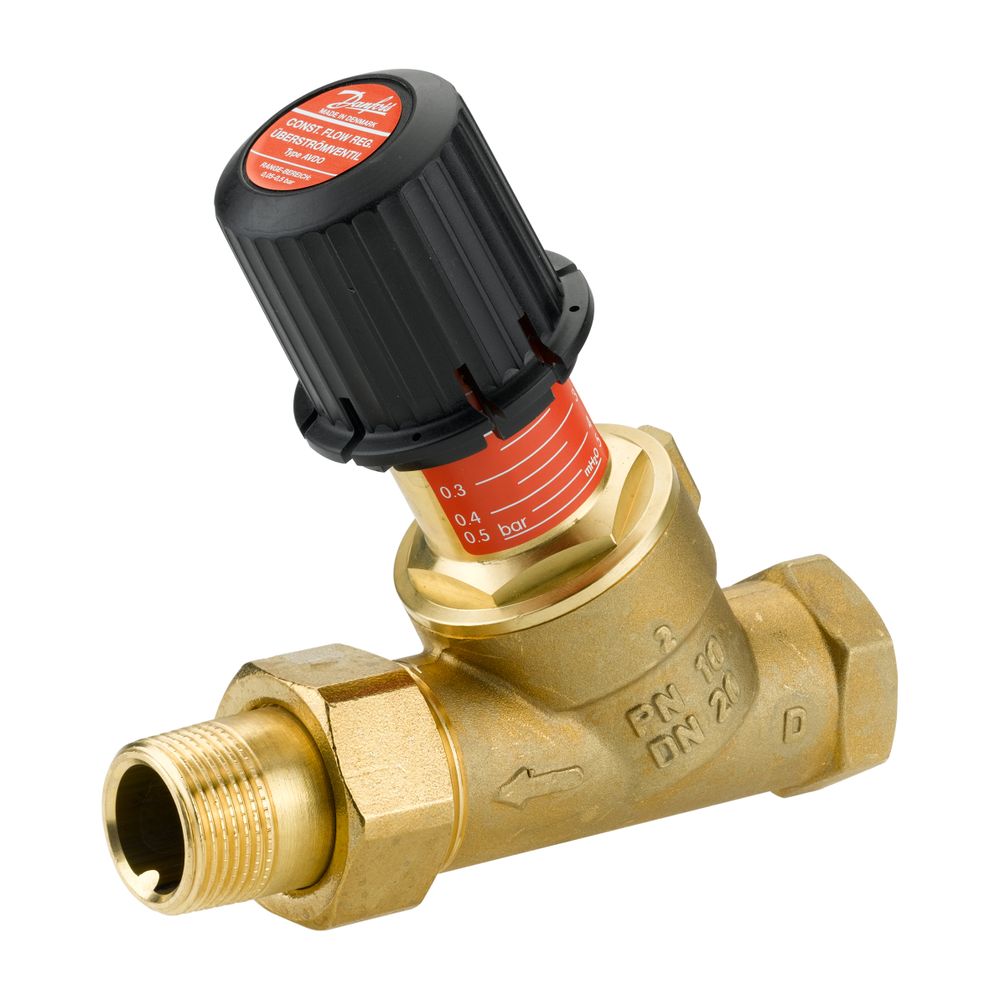

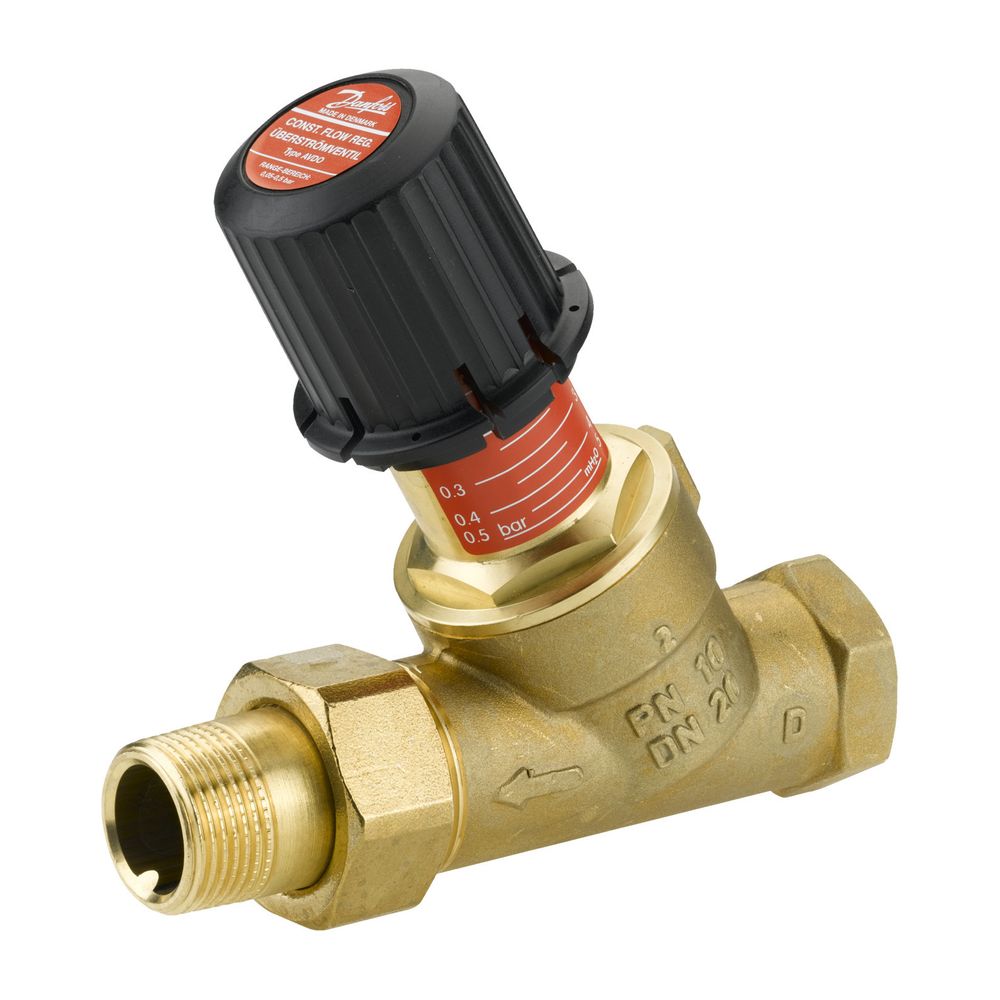

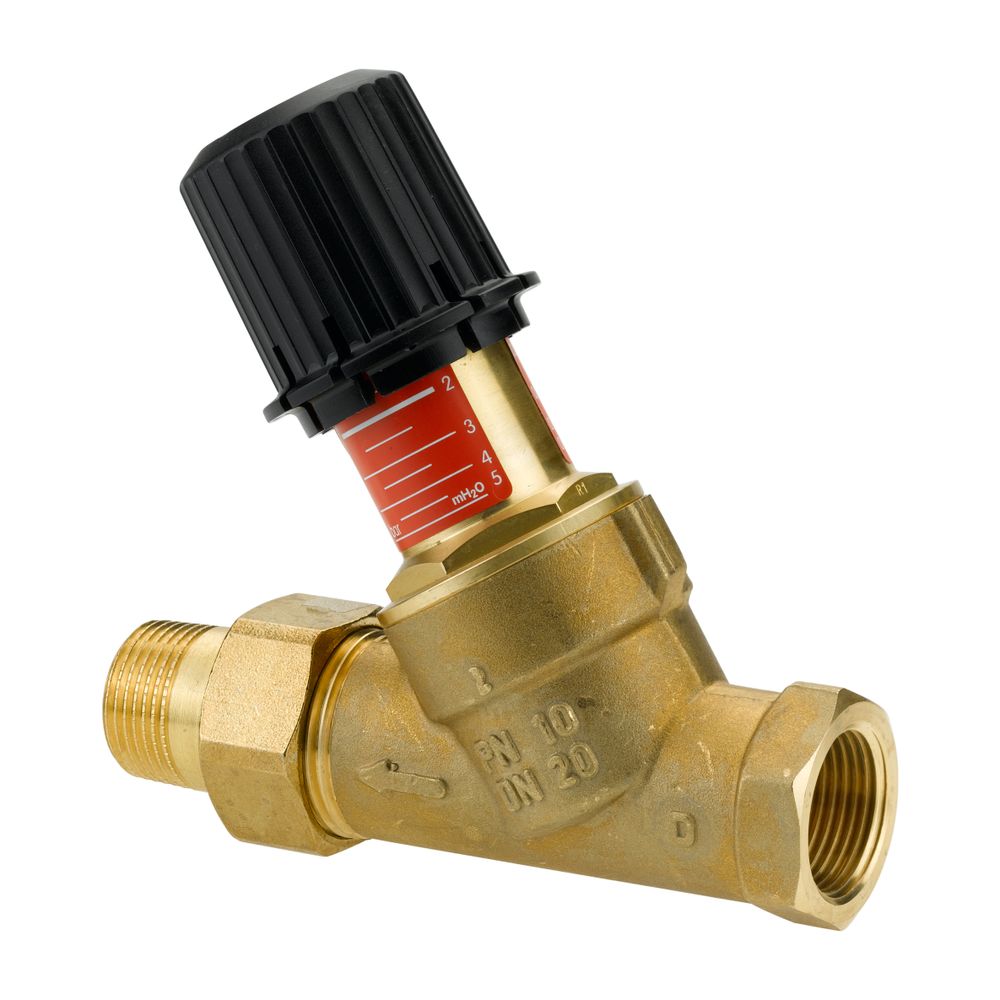

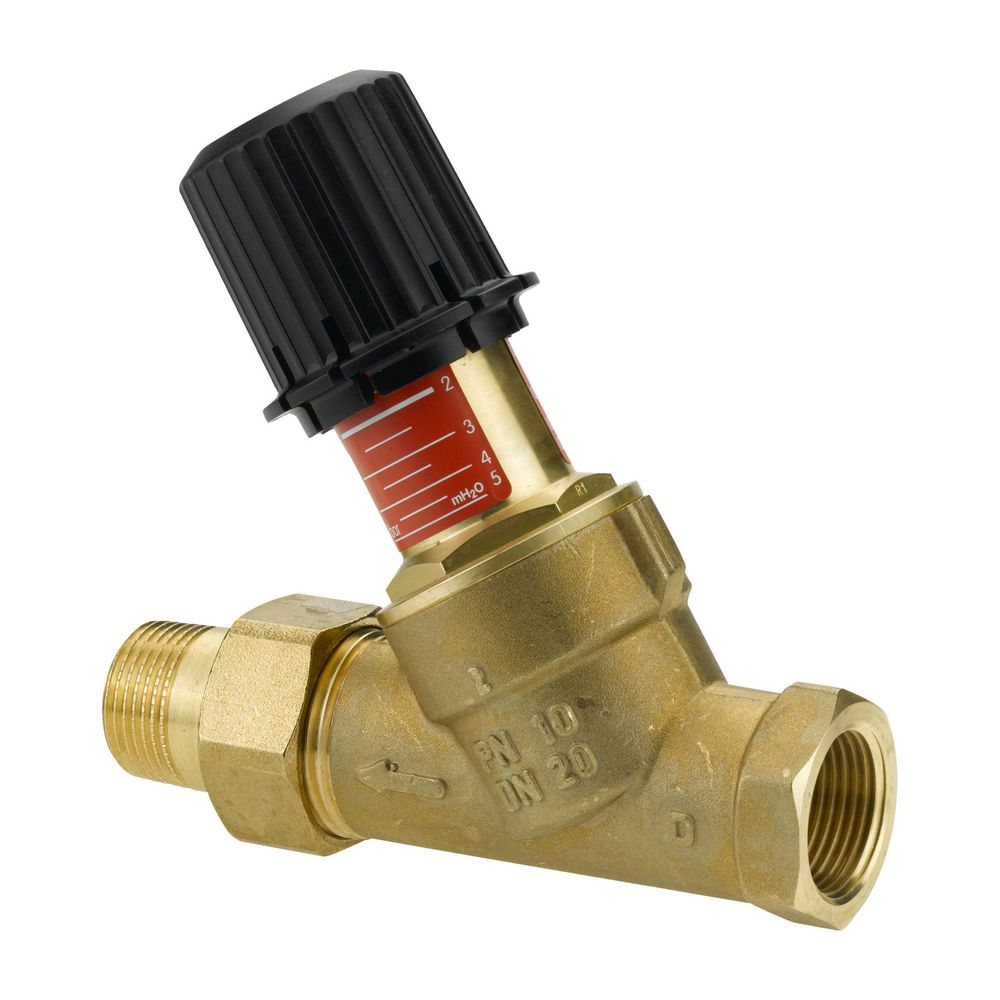

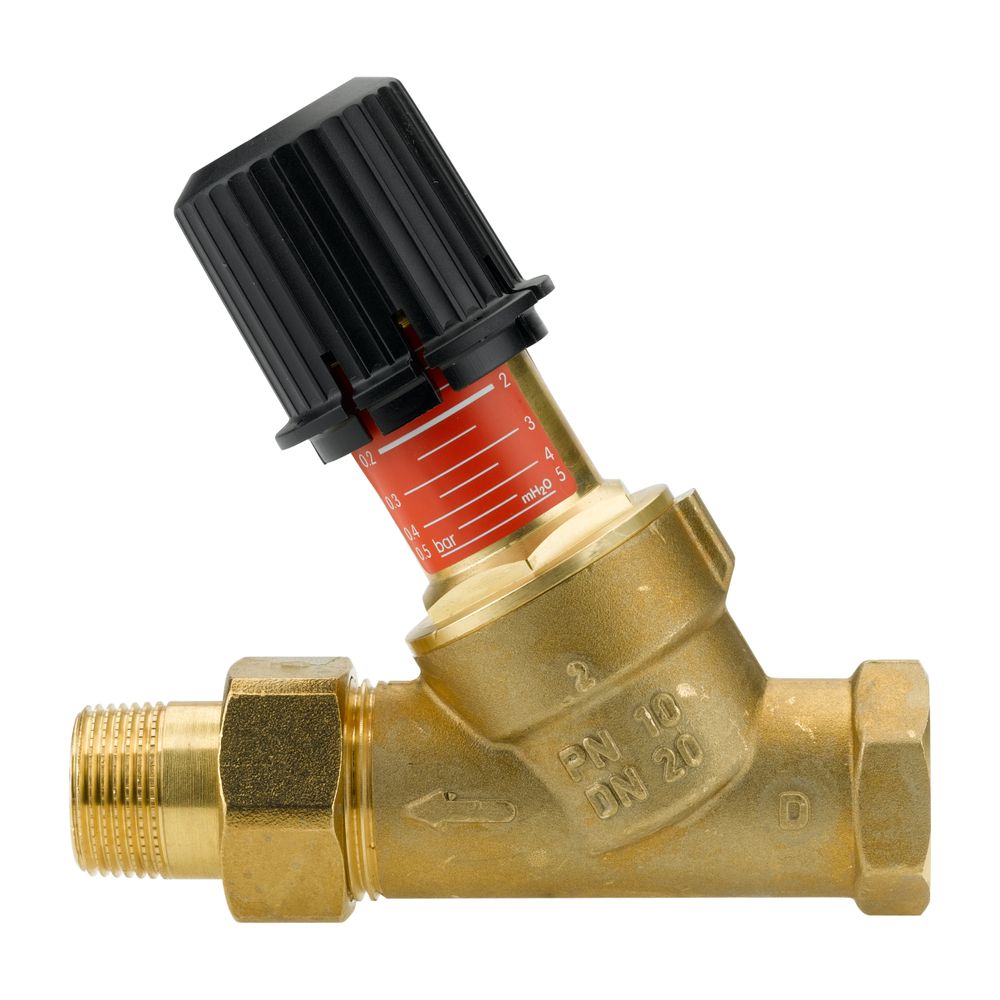

Danfoss Überströmventil AVDO, DN 20, Rp 3/4", Durchgangsausführung, mit Innen-Muffengewinde und Nippel, 003L6023

Das Danfoss Überströmventil AVDO 20 ist ein selbsttätiger Regler für Heizungsanlagen, insbesondere für Kessel mit geringem Wasserinhalt. Es stellt einen Mindestwasserdurchfluss im Kessel sicher oder regelt den Differenzdruck in der Anlage. Die Durchgangsausführung mit Innen-Muffengewinde/Nippel Rp 3/4 ermöglicht eine einfache Integration in bestehende Systeme.

Wie funktioniert das Danfoss Überströmventil AVDO 20?

Das AVDO 20 arbeitet als selbsttätiger Regler ohne externe Energieversorgung. Es ist als federbelastetes Ventil konzipiert, das bei steigendem Druck öffnet. Dies ermöglicht die Einhaltung eines einstellbaren maximalen Differenzdruckes und sichert gleichzeitig einen konstanten Mindestwasserdurchfluss in der Heizungsanlage.

Welche Vorteile bietet die Konstruktion des AVDO 20?

Ein wesentlicher Vorteil des Überströmventils ist der Betrieb ohne Impulsleitungen, was die Installation vereinfacht. Das Ventilgehäuse besteht aus Messing MS 58, welches zudem als entzinkungsbeständig (DZR) beschrieben wird und eine unbehandelte Oberfläche aufweist. Die robuste Bauweise ist für einen Nenndruck von PN 10 und eine maximale Temperatur von 120 °C ausgelegt.

Für welche Anwendungen ist das AVDO 20 geeignet?

Mit einem Nenndurchmesser von DN 20 und einem Einstellbereich von 0,05 bis 0,5 bar ist das Danfoss Überströmventil AVDO 20 vielseitig einsetzbar. Es ist besonders geeignet für Heizungsanlagen, die eine präzise Regelung des Differenzdrucks oder die Sicherstellung eines Mindestwasserdurchflusses erfordern, insbesondere in Systemen mit Kesseln geringen Wasserinhalts. Die maximale empfohlene Wassermenge beträgt 3 m³/h.

Technische Daten

• Nenndurchmesser: DN 20
• Anschluss: Rp 3/4
• Ausführung: Durchgang
• Nenndruck: PN 10
• Einstellbereich: 0,05 bis 0,5 bar
• Maximale Temperatur: 120 °C
• Max. empfohlene Wassermenge: 3 m³/h
• Werkstoff Gehäuse: Messing MS 58, entzinkungsbeständig (DZR)
• Bauhöhe: 60
• Membrangesteuert: nein

Das Danfoss Überströmventil AVDO 20 ist eine zuverlässige Lösung zur Regelung des Differenzdrucks und zur Sicherstellung des Mindestwasserdurchflusses in Heizungsanlagen. Mit seinem Einstellbereich von 0,05 bis 0,5 bar, einer maximalen Temperatur von 120 °C und der robusten Messingkonstruktion bietet es eine langlebige und wartungsarme Funktion.
