Danfoss Rücklaufverschraubung RLV 20 R 3/4
1 weitere Ausführungen verfügbar
Beschreibung

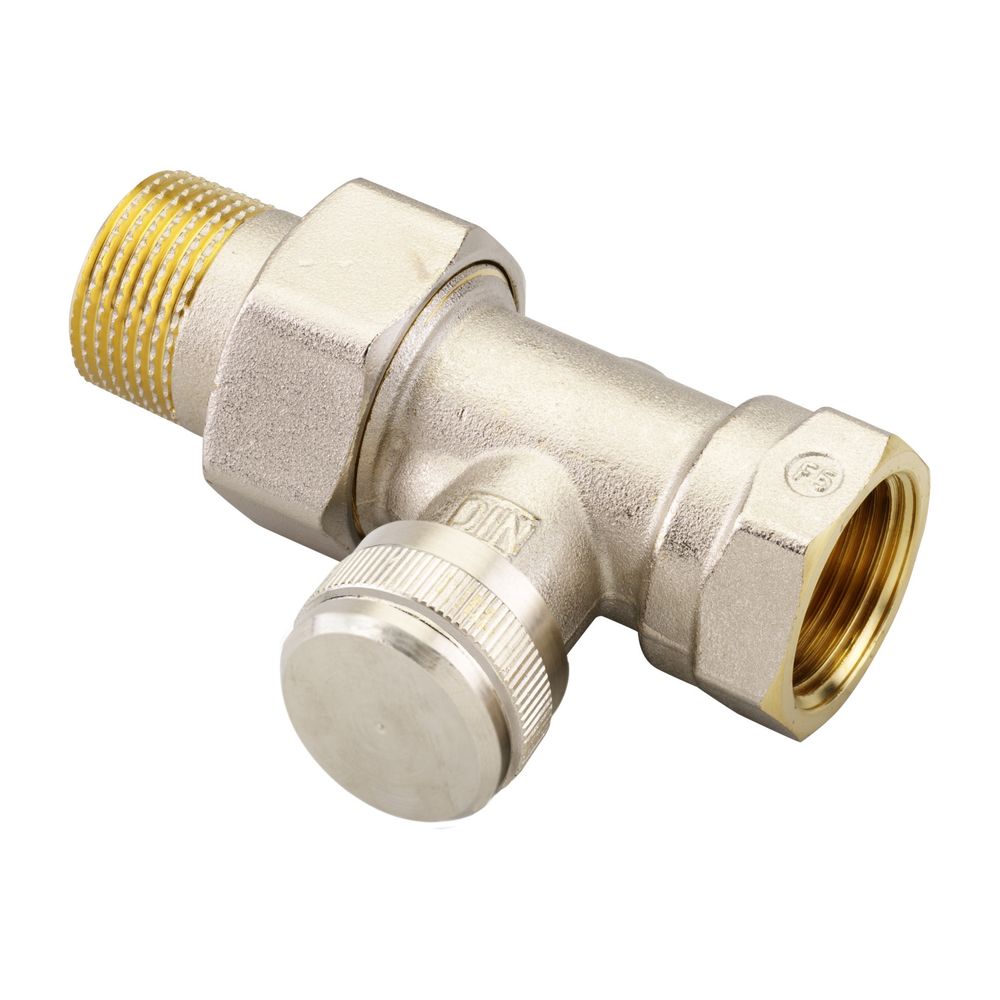

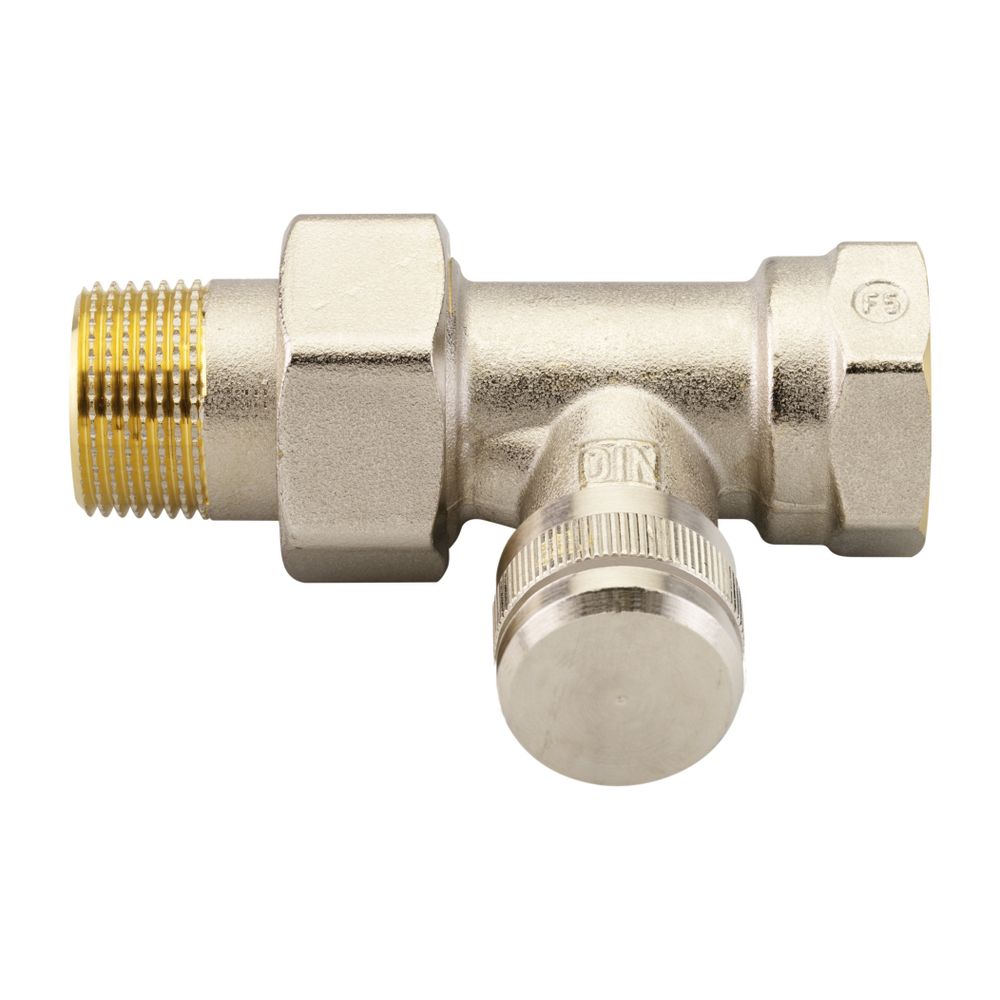

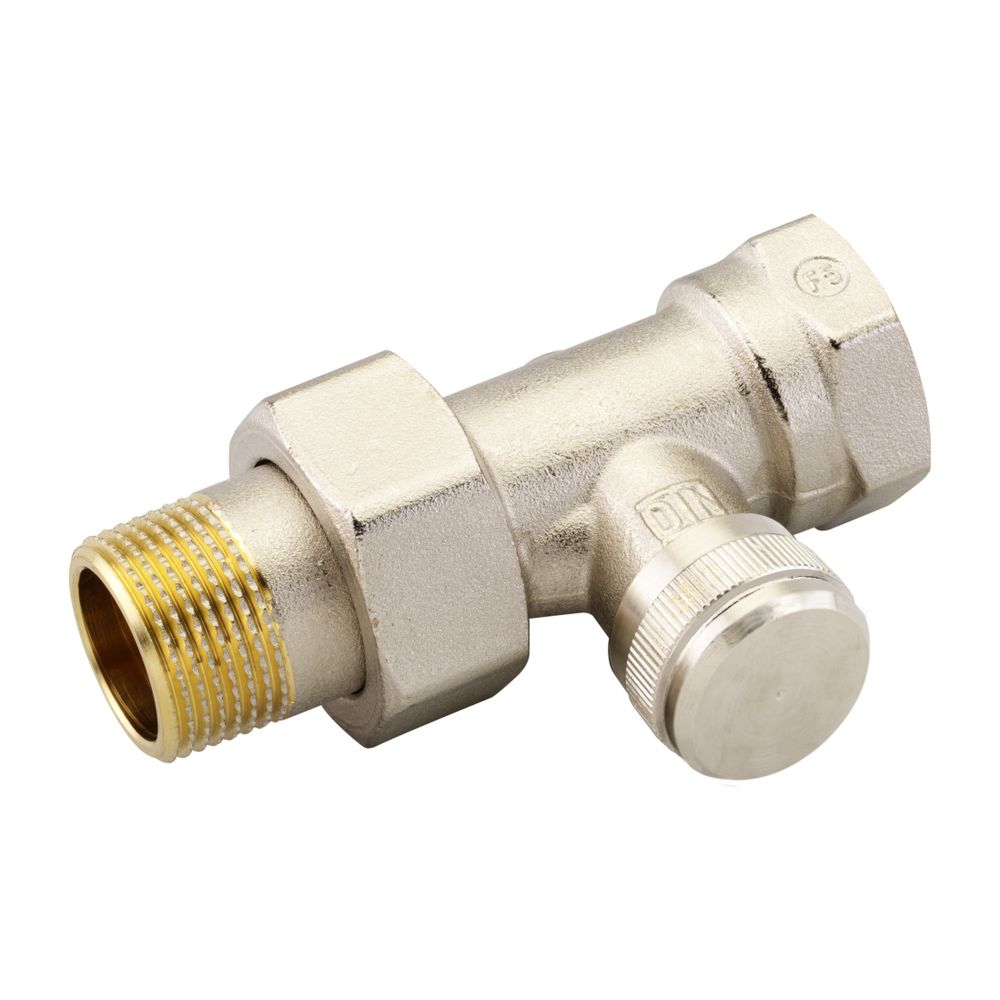

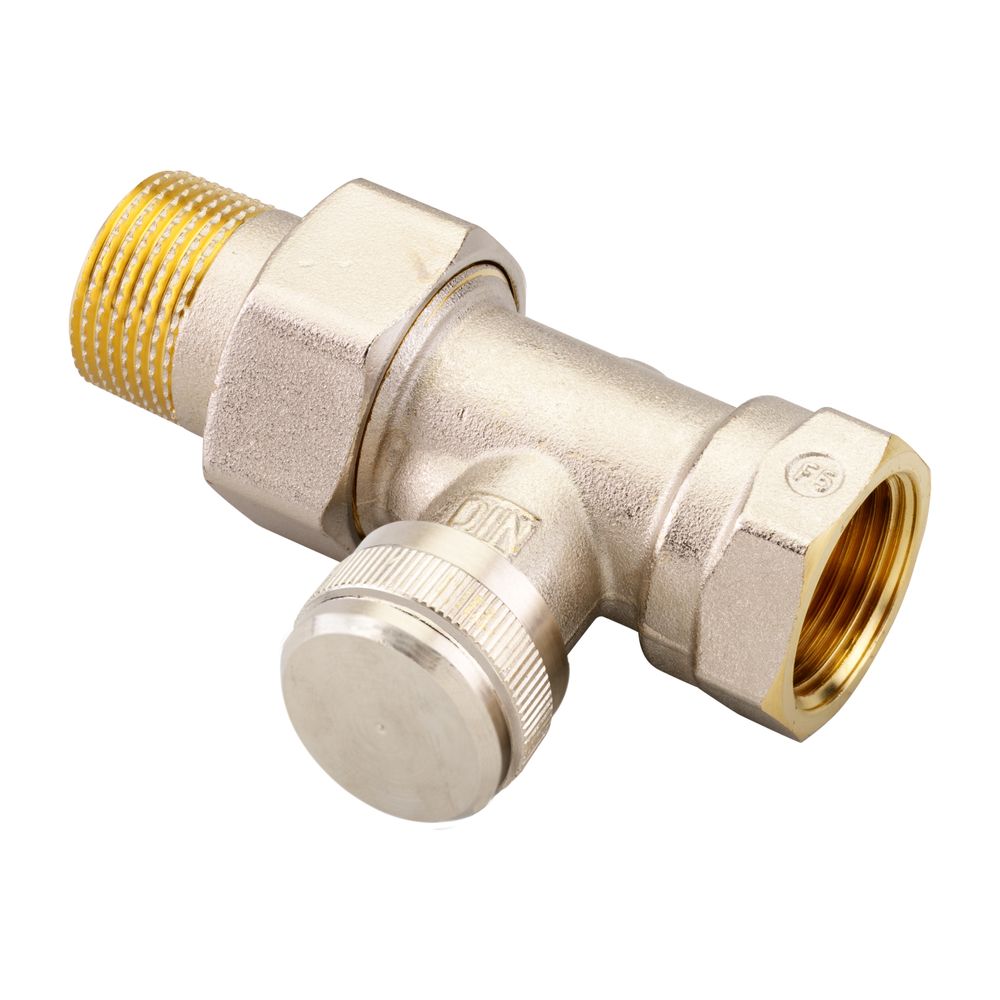

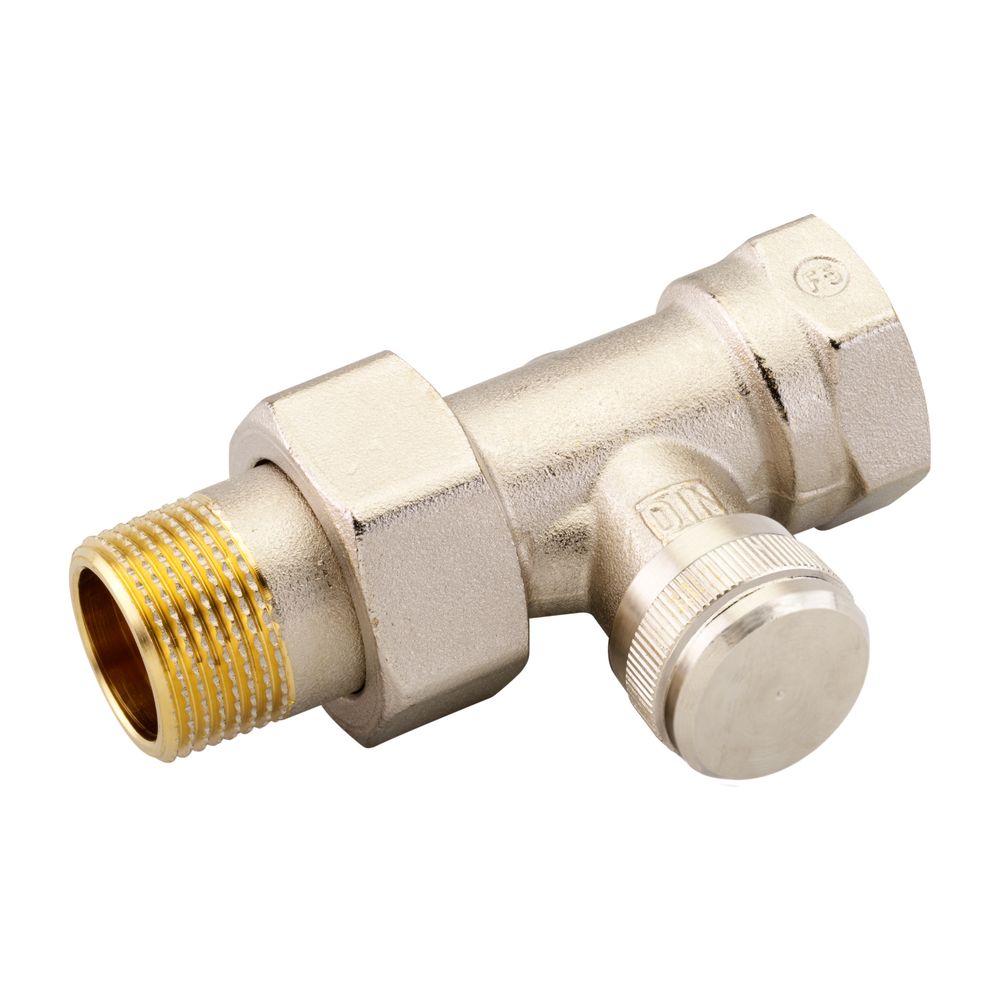

Danfoss Rücklaufverschraubung RLV 20 R 3/4", Durchgangsausführung, vernickelt
Die Danfoss Rücklaufverschraubung RLV 20 R 3/4" ist eine vernickelte Durchgangsverschraubung, die speziell für den Rücklauf von Heizkörpern entwickelt wurde. Sie ermöglicht das individuelle Absperren und Regulieren jedes Heizkörpers und bietet eine Anschlussmöglichkeit für eine Entleerungsarmatur.
Welche Vorteile bietet die Danfoss RLV 20?
Die Rücklaufverschraubung Typ RLV 20 ermöglicht das individuelle Absperren jedes Heizkörpers. Dies erleichtert Wartungsarbeiten oder Reparaturen erheblich, da diese ohne Beeinträchtigung anderer Heizkörper in der Anlage durchgeführt werden können. Die Verschraubung ist zudem regulierbar, was eine präzise Anpassung des Durchflusses ermöglicht und zur Optimierung der Heizungsanlage beiträgt.
Welche technischen Eigenschaften zeichnen die RLV 20 aus?
Die Danfoss Rücklaufverschraubung RLV 20 ist aus robustem Messing (MS 58) gefertigt und verfügt über eine vernickelte Oberfläche. Die Baumaße entsprechen der DIN 3842-1. Eine zuverlässige Abdichtung von Kegel und Verschlusskappe wird durch einen O-Ring sichergestellt. Die Verschraubung ist für einen Nenndruck von PN 10 und eine maximale Betriebstemperatur von 120 °C ausgelegt. Der kvs-Wert beträgt 3,0 m3/h. Der Heizkörperanschluss ist R 3/4 Zoll und der Anlagenanschluss Rp 3/4 Zoll. Die Bauhöhe der Durchgangsverschraubung beträgt 60 mm, und die Strömungsrichtung ist entgegengesetzt.
Wie wird die RLV 20 installiert und gewartet?
Die Installation der Danfoss Rücklaufverschraubung RLV 20 erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge. Die werksseitige Einstellung ist vollständig offen. Als Zubehör ist eine Entleerungsarmatur zur Entleerung oder Befüllung des Heizkörpers lieferbar. Zur Entleerung wird die Abdeckkappe der Rücklaufverschraubung abgeschraubt und die Verschraubung abgesperrt. Nach dem Aufschrauben der Entleerungsarmatur kann diese durch Linksdrehung des Vierkants geöffnet werden. Die Entleerungsarmatur verfügt über eine frei drehbare Schlauchtülle. Um Steinbildung und Korrosion zu vermeiden, sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 „Korrosionsschutz in Wasserheizungsanlagen“ entsprechen.
Technische Daten
- Typ: RLV 20
- Ausführung: Durchgang
- Oberfläche: vernickelt
- Anschluss Heizkörper: R 3/4 Zoll
- Anschluss Anlage: Rp 3/4 Zoll
- kvs-Wert: 3,0 m3/h
- Nenndruck: PN 10
- Max. Temperatur: 120 °C
- Material: Messing (MS 58)
- Bauhöhe: 60 mm
Die Danfoss Rücklaufverschraubung RLV 20 R 3/4" bietet eine effiziente und flexible Lösung für die individuelle Steuerung von Heizkörpern. Ihre absperrbare und regulierbare Funktion, kombiniert mit der Möglichkeit zum Anschluss einer Entleerungsarmatur, erleichtert Wartungsarbeiten erheblich. Gefertigt aus Messing (MS 58) mit vernickelter Oberfläche und ausgelegt für einen Nenndruck von PN 10 sowie Temperaturen bis 120 °C, ist diese Durchgangsverschraubung eine langlebige Komponente für moderne Heizungsanlagen.
Technische Daten
| Hersteller-Warengruppe | Thermostatische Heizkörperventile |
| Hersteller-Serie | Rücklaufverschraubungen |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Modellnummer | RLV |
| Hersteller-Artikelnummer | 003L0146 |
| Hersteller | Danfoss |
| Abmessung Rohranschluss | 3/4 Zoll |
| Artikelnummer | DANFOSS-003L0146 |
| Ausführung | Schlussstück/Innengewinde |
| Bauhöhe | 60 |
| EAN-13 | 5702420031026 |
| Einstellbar | ja |
| Gewicht | 0,36 kg |
| Größe Heizkörperanschluss | 3/4 Zoll (20) |
| KV-Wert | 0,2 - 2,8 |
| Kvs-Wert | 3 |
| Mit Quetschset | nein |
| Oberflächenschutz | vernickelt |
| Rechtwinklige Ausführung | nein |
| Strömungsrichtung entgegengesetzt | ja |
| Verkürzte Baulänge | nein |
| WEEE-Nr. | 66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
