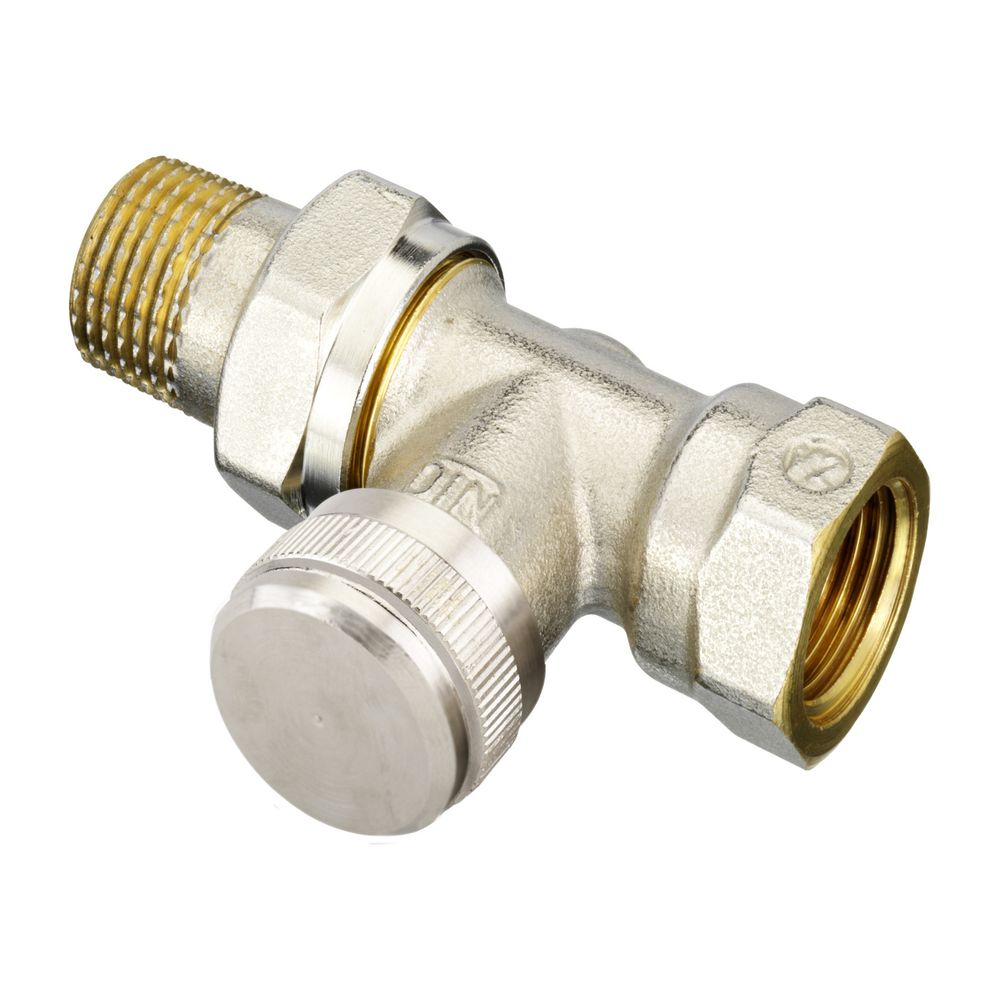

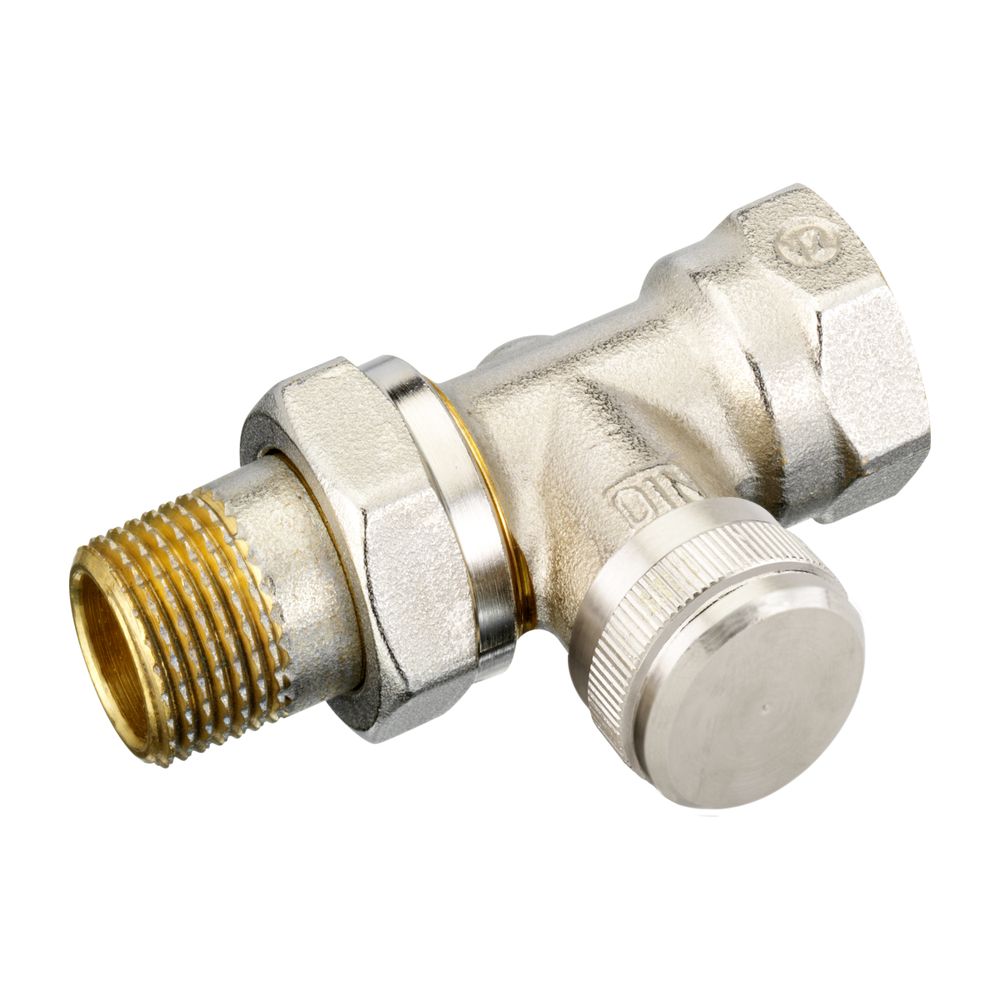

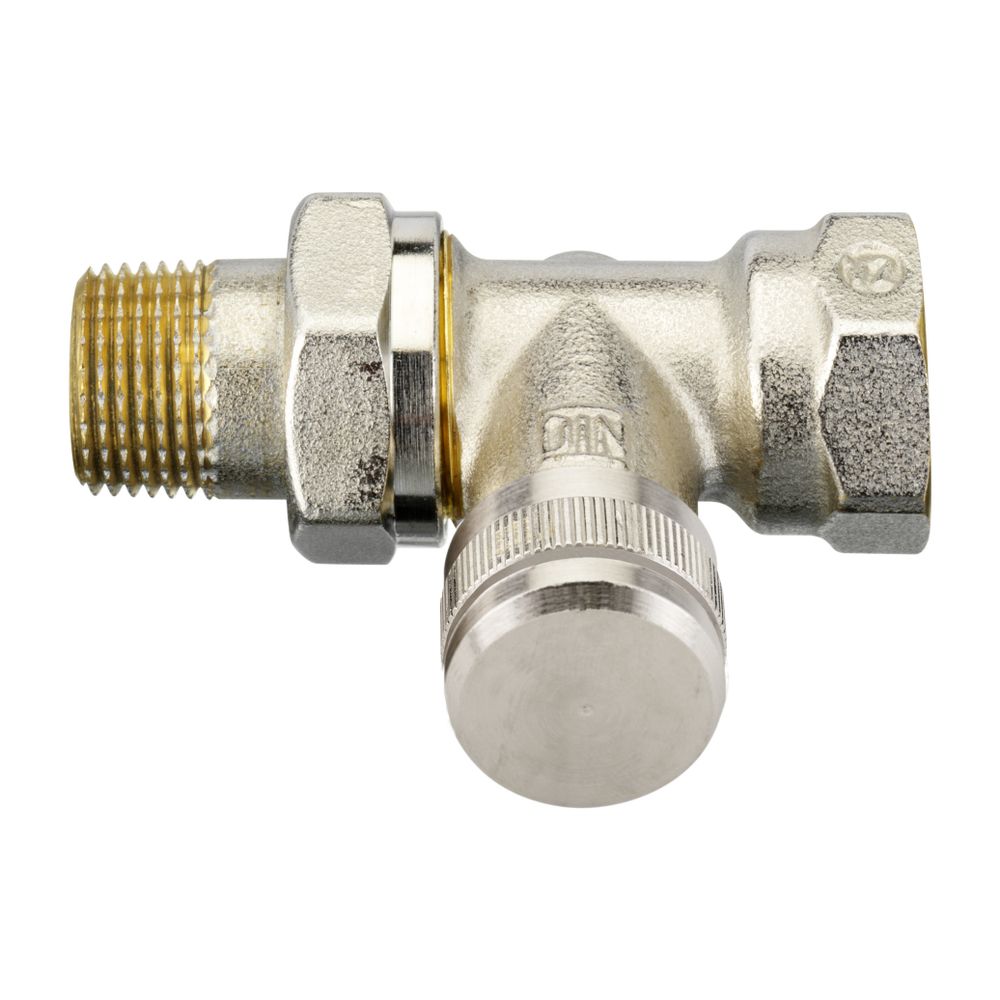

Danfoss Rücklaufverschraubung RLV 15 R 1/2", Durchgangsausführung, vernickelt

Die Danfoss Rücklaufverschraubung RLV 15 R 1/2" in Durchgangsausführung ist eine vernickelte Heizkörperverschraubung aus robustem Messing (MS 58). Sie ermöglicht die individuelle Absperrung und Regulierung jedes Heizkörpers in einer Heizungsanlage. Mit einem kvs-Wert von 2,5 m³/h ist sie ideal für Wartungsarbeiten oder Reparaturen, die ohne Beeinträchtigung anderer Anlagenteile durchgeführt werden können. Die Verschraubung entspricht den Abmessungen der DIN 3842-1 und ist für einen Nenndruck von PN 10 sowie eine maximale Temperatur von 120 °C ausgelegt.

Welche Vorteile bietet die Danfoss Rücklaufverschraubung RLV 15?

Die Rücklaufverschraubung Typ RLV von Danfoss bietet die Möglichkeit, jeden Heizkörper einzeln abzusperren und zu regulieren. Dies vereinfacht Wartungsarbeiten oder Reparaturen erheblich, da diese gezielt am betroffenen Heizkörper vorgenommen werden können, ohne den Betrieb der gesamten Heizungsanlage zu unterbrechen. Die werksseitige Einstellung ist vollständig geöffnet, kann jedoch bei Bedarf angepasst werden.

Welche technischen Merkmale zeichnen die RLV 15 aus?

Gefertigt aus hochwertigem Messing (MS 58) und mit einer vernickelten Oberfläche versehen, bietet die Rücklaufverschraubung RLV 15 eine hohe Beständigkeit. Die Abdichtung von Kegel und Verschlusskappe erfolgt zuverlässig mittels O-Ring. Die Baumaße entsprechen der DIN 3842 Reihe 1. Die Verschraubung ist für einen Nenndruck von PN 10 und eine maximale Betriebstemperatur von 120 °C ausgelegt. Der spezifische kvs-Wert für die RLV 15 beträgt 2,5 m³/h. Der Anschluss zum Heizkörper ist R 1/2", während der Anschluss zur Anlage Rp 1/2" beträgt. Die Ausführung ist als Durchgangsverschraubung konzipiert.

Wie wird die Entleerungsarmatur verwendet und was ist bei der Wartung zu beachten?

Für die Entleerung oder Füllung des Heizkörpers kann eine passende Entleerungsarmatur als Zubehör angeschlossen werden. Der Vorgang ist unkompliziert: Zuerst wird die Abdeckkappe der Rücklaufverschraubung abgeschraubt und die Verschraubung abgesperrt. Anschließend kann die Entleerungsarmatur durch Linksdrehung des Vierkants geöffnet werden. Die mitgelieferte Schlauchtülle der Entleerungsarmatur ist frei drehbar, was die Handhabung erleichtert. Um Steinbildung und Korrosion in der Heizungsanlage vorzubeugen, sollte die Zusammensetzung des Heizwassers der VDI Richtlinie 2035 „Korrosionsschutz in Wasserheizungsanlagen“ entsprechen.

Technische Daten

• Anschluss Heizkörper: R 1/2 Zoll
• Anschluss Anlage: Rp 1/2 Zoll
• Ausführung: Durchgang
• Oberfläche: vernickelt
• kvs-Wert: 2,5 m³/h
• Material: MS 58
• Nenndruck: PN 10
• Max. Temperatur: 120 °C
• Einstellbar: ja
• Bauhöhe: 30 mm

Die Danfoss Rücklaufverschraubung RLV 15 R 1/2" bietet eine effiziente und flexible Lösung zur individuellen Steuerung von Heizkörpern. Ihre absperrbare und regulierbare Funktion, kombiniert mit der robusten Messingausführung und einem kvs-Wert von 2,5 m³/h, macht sie zu einer zuverlässigen Komponente für Heizungsanlagen. Die Möglichkeit, eine Entleerungsarmatur anzuschließen, vereinfacht zudem Wartungs- und Reparaturarbeiten.
