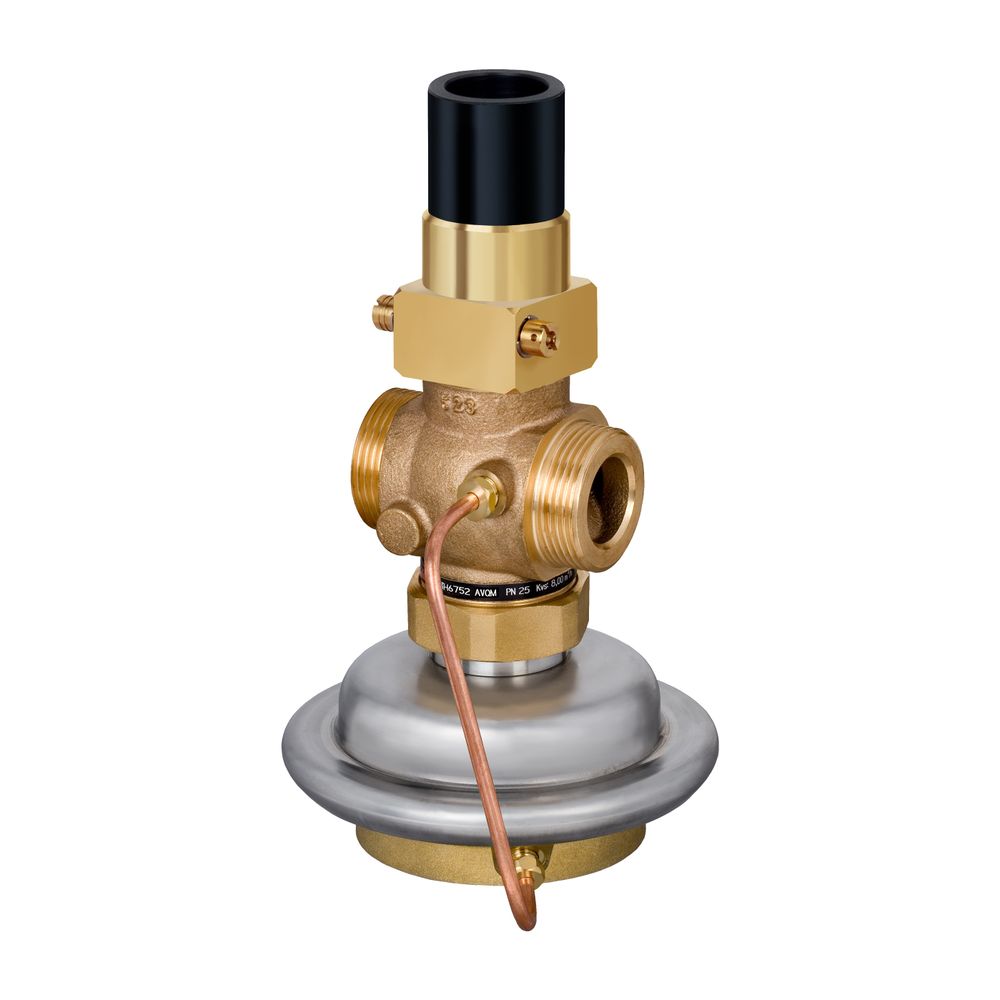

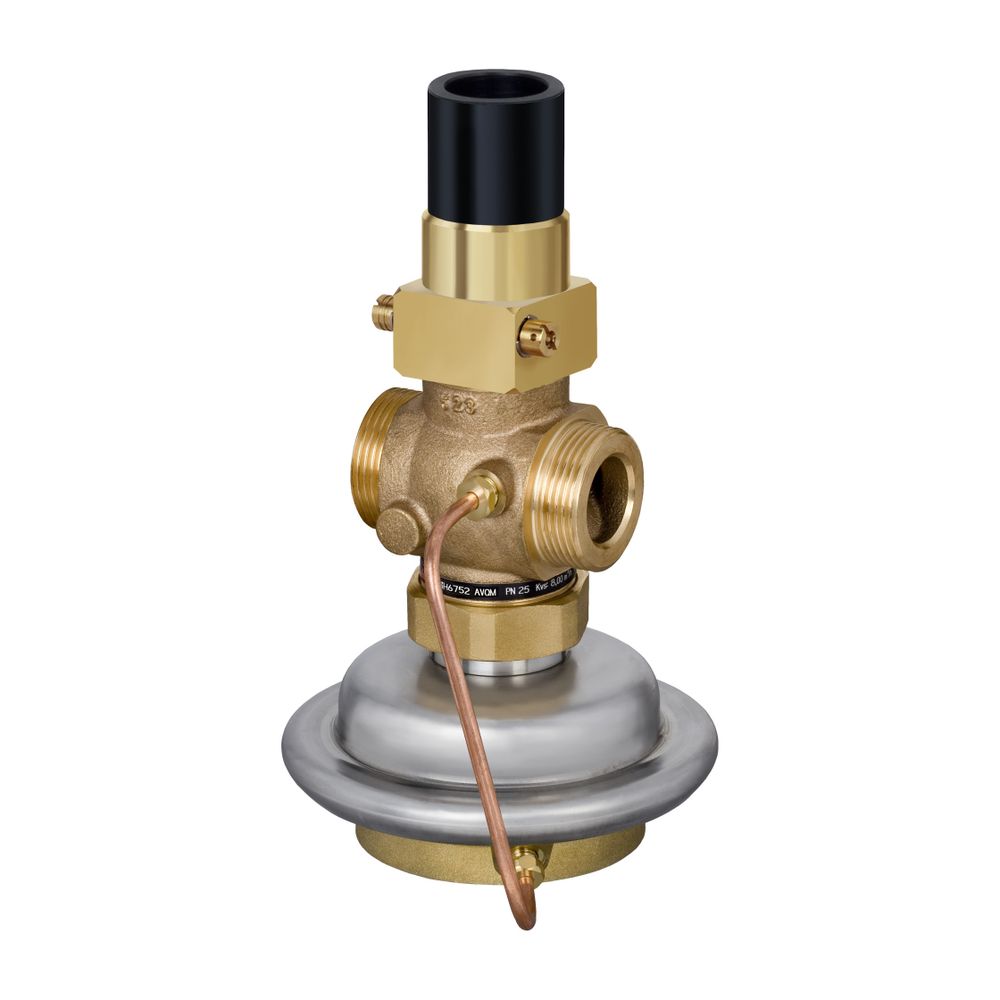

Danfoss Volumenstromregler mit integriertem Stellventil AVQM DN 25, Kvs 8,0, PN 25, RG5, G 1 1/4" A

Der Danfoss Volumenstromregler mit integriertem Stellventil AVQM DN 25 ist ein druckunabhängiges Motorstellventil (PICV) für den präzisen Einsatz in Fernwärme- und Fernkältesystemen. Dieses Modell in DN 25 mit einem Kvs-Wert von 8,0 m³/h und einer Druckstufe von PN 25 ist für die Durchflussregelung von Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil bei Temperaturen von 2 bis 150 °C geeignet. Das Ventil verfügt über Außengewindeanschlüsse G 1 1/4" A und ein Gehäuse aus Rotguss (RG5).

Wie funktioniert der Danfoss AVQM Volumenstromregler?

Der AVQM ist ein selbsttätiger Durchflussregler mit integriertem Motorstellventil, der den eingestellten maximalen Durchfluss automatisch begrenzt und ein Überschreiten verhindert. Er besteht aus einem Motorstellventil mit einstellbarem Durchflussbegrenzer, einem Anschlussstück für den elektrischen Stellantrieb und einem Stellantrieb für die Druckregelung mit einer Stellmembran. In Kombination mit den elektrischen Stellantrieben der Danfoss AMV(E)-Serie und elektronischen Reglern der ECL-Serie ermöglicht der AVQM eine präzise Regelung von Durchfluss und Temperatur, um höchste Energieeinsparungen zu erzielen.

Welche elektrischen Stellantriebe sind kompatibel?

Der Volumenstromregler AVQM kann mit verschiedenen elektrischen Stellantrieben der Danfoss AMV(E)-Serie kombiniert werden. Dazu gehören AMV 150, AMV(E) 10, AMV(E) 20, AMV(E) 30 sowie AMV(E) 13, AMV(E) 23 und AMV(E) 33, die auch mit Sicherheitsfunktion erhältlich sind. Spezielle Varianten wie AMV(E) 23 SU mit einfahrender Antriebsstange und Modelle mit Ventilhubbegrenzung (AMV 20 SL, AMV 23 SL, AMV 30 SL) sind ebenfalls einsetzbar. Es ist zu beachten, dass AMV 150, AMV(E) 10 und AMV(E) 13 nur mit dem Regler DN 15 kombiniert werden können. AVQM-Kombinationen mit AMV(E) 13, AMV(E) 23 (SL) oder AMV(E) 33 (SL) sind typgeprüft gemäß DIN EN 14597.

Aus welchen Materialien besteht der Danfoss AVQM?

Für eine lange Lebensdauer und zuverlässige Funktion sind die Komponenten des Danfoss AVQM aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Rotguss CuZn36Pb2 (RG5). Der Ventilsitz ist aus Edelstahl W.-Nr.1.4571 gefertigt, während der Ventilkegel aus Messing CuZn40Pb2 besteht. Eine EPDM-Dichtung am Kegel sorgt für eine sichere Abdichtung. Der Stellantrieb ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt, ergänzt durch eine gewebeverstärkte EPDM-Membran.

Für welche Medien und Einsatzbereiche ist der AVQM geeignet?

Der Danfoss Volumenstromregler AVQM ist vielseitig einsetzbar in Fernwärme- und Fernkältesystemen. Er ist für den Betrieb mit Zirkulationswasser sowie glykolhaltigem Wasser mit einem Glykolanteil von bis zu 30 % ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 und 150 °C, was den Einsatz in verschiedenen Heiz- und Kühlanwendungen ermöglicht. Die Installation des Reglers kann flexibel sowohl im Vorlauf als auch im Rücklauf erfolgen. Mit einer Druckstufe von PN 25 und einem maximalen Differenzdruck von 20 bar ist der AVQM für anspruchsvolle Systembedingungen ausgelegt.

Anschluss und Abmessungen des AVQM

Der AVQM verfügt über Außengewindeanschlüsse nach DIN ISO 228/1 in der Größe G 1 1/4" A. Die Nennweite beträgt DN 25. Die Bauhöhe des Ventils liegt bei 180 mm und die Hublänge bei 7 mm.

Technische Daten

• Nenndurchmesser: DN 25
• Anschluss: G 1 1/4" A Außengewinde
• Kvs-Wert: 8,0 m³/h
• Nenndruck: PN 25
• Max. Differenzdruck: 20 bar
• Max. Volumenstrom: 4,5 m³/h
• Volumenstrombereich: 0,25 - 3,50 m³/h
• Differenzdruck am Motorstellventil: 0,2 bar
• Temperaturbereich: 2 bis 150 °C (Heiz-/Kühlwasser bis 30 % Glykol)
• Werkstoff Gehäuse: Rotguss (RG5)

Der Danfoss Volumenstromregler AVQM DN 25 bietet eine zuverlässige und energieeffiziente Lösung für die präzise Durchflussregelung in komplexen Heiz- und Kühlsystemen. Seine druckunabhängige Funktion und die Möglichkeit zur Kombination mit elektrischen Stellantrieben tragen maßgeblich zur Optimierung des Energieverbrauchs bei. Gefertigt aus hochwertigen Materialien wie Rotguss und Edelstahl, ist das Ventil für Betriebsbedingungen bis PN 25 und Temperaturen von 2 bis 150 °C ausgelegt. Mit einem Kvs-Wert von 8,0 m³/h ist es eine leistungsstarke Komponente für moderne Haustechnik.
