Beschreibung

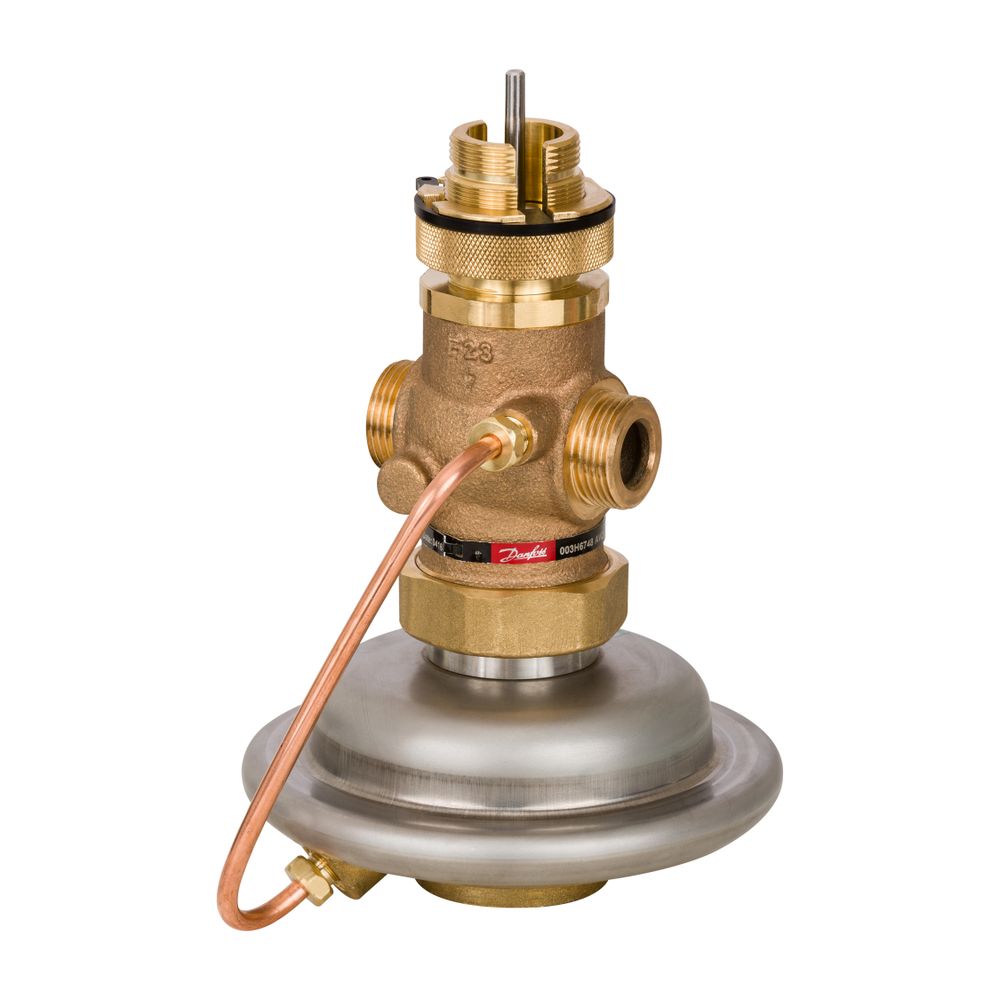

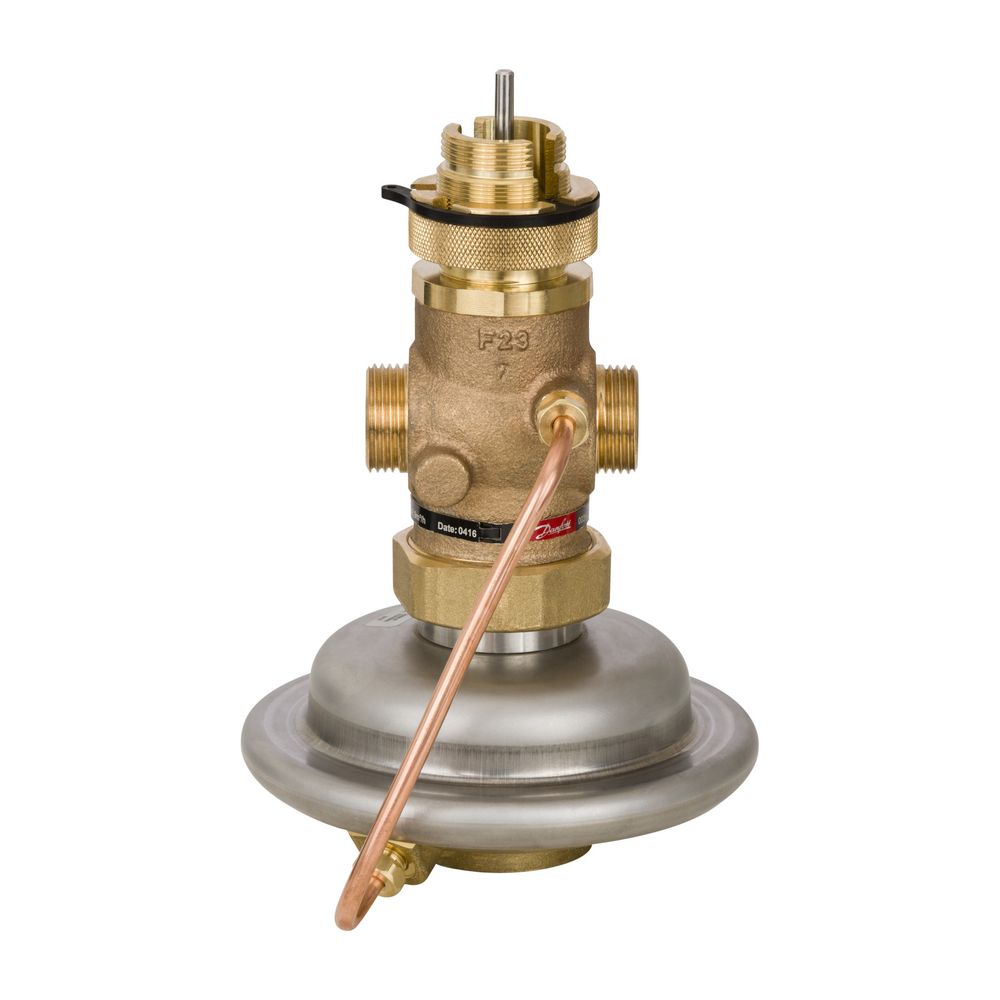

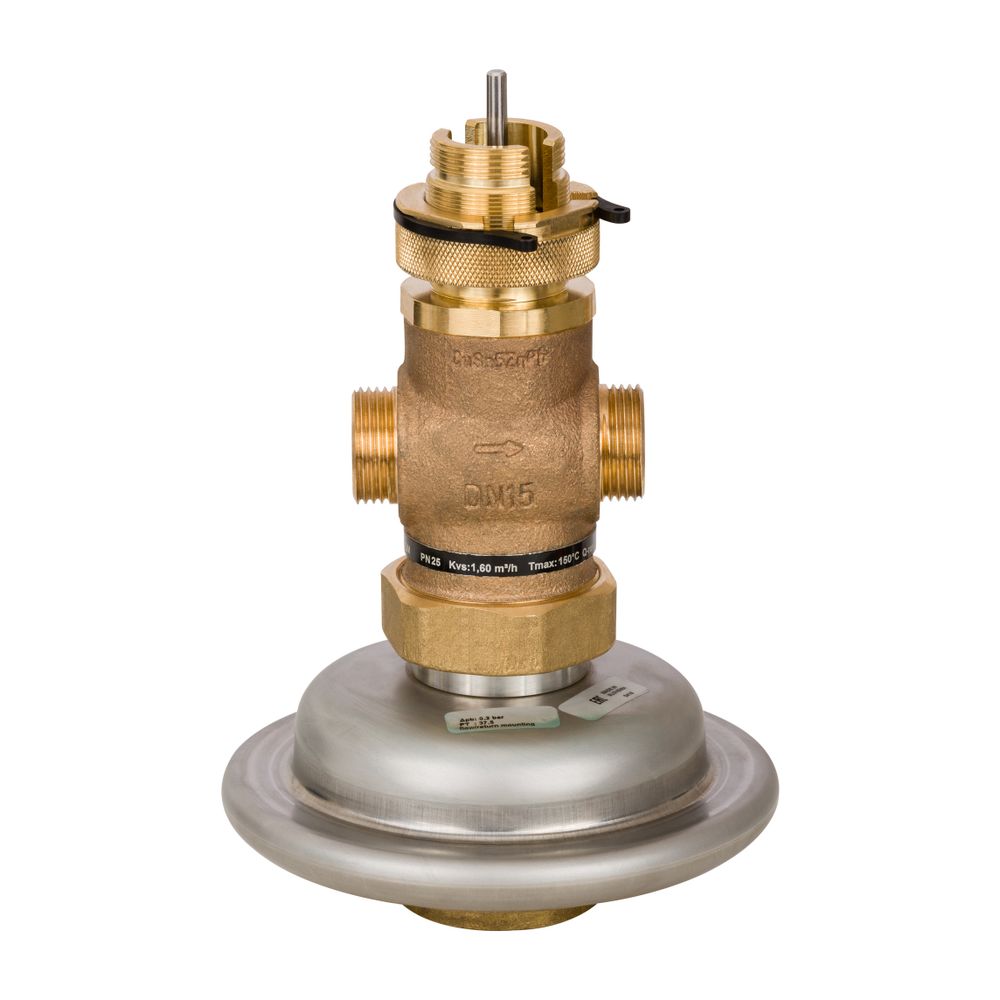

Danfoss Volumenstromregler mit integriertem Stellventil AVQM DN 15, Kvs 1,0, PN 25, RG5, G 3/4" A
Der Danfoss Volumenstromregler mit integriertem Stellventil AVQM DN 15 ist ein druckunabhängiges Motorstellventil für den Einsatz in Fernwärme- und Fernkältesystemen. Ausgelegt für einen Nenndurchmesser von DN 15, einen kVS-Wert von 1,0 m³/h und einen Nenndruck von PN 25, ermöglicht dieses Ventil eine präzise Durchflussregelung. Es ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil bei Temperaturen von 2 bis 150 °C geeignet und verhindert zuverlässig, dass der eingestellte maximale Durchfluss überschritten wird.
Wie funktioniert der Danfoss AVQM Volumenstromregler?
Der AVQM ist ein selbsttätiger Durchflussregler, der ein Motorstellventil mit einem einstellbaren Durchflussbegrenzer kombiniert. Er besteht aus einem Motorstellventil, einem Anschlussstück für den elektrischen Stellantrieb und einem Stellantrieb mit Stellmembran zur Druckregelung. Diese Konstruktion stellt sicher, dass der voreingestellte maximale Durchflusswert nicht überschritten wird, was eine stabile und effiziente Systemleistung ermöglicht. In Kombination mit elektrischen Stellantrieben der Danfoss AMV(E)-Serie und elektronischen Reglern ECL kann der Durchfluss und die Temperatur geregelt werden, um Energieeinsparungen zu optimieren.
Welche Materialien werden im AVQM verwendet?
Das Ventilgehäuse des Danfoss AVQM besteht aus Rotguss CuZn36Pb2 (RG5), was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Der Ventilsitz ist aus Messing CuZn36Pb2As gefertigt, während der Ventilkegel aus Edelstahl W.Nr.1.4571 besteht. Eine metallische Kegeldichtung und eine gewebeverstärkte EPDM-Membran im Stellantrieb ergänzen die robuste Bauweise. Der Stellantrieb selbst ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt.
Für welche Anwendungen ist der AVQM geeignet?
Der Volumenstromregler AVQM ist speziell für den Einbau im Vor- und Rücklauf von Fernwärme- und Fernkältesystemen konzipiert. Er kann Zirkulationswasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil bei Temperaturen von 2 bis 150 °C verarbeiten. AVQM-Kombinationen mit bestimmten AMV(E)-Stellantrieben sind typgeprüft gemäß DIN EN 14597.
Mit welchen Stellantrieben ist der AVQM kompatibel?
Der AVQM ist kompatibel mit verschiedenen elektrischen Stellantrieben von Danfoss, darunter AMV 150, AMV(E) 10, AMV(E) 20, AMV(E) 30, AMV(E) 13, AMV(E) 23, AMV(E) 33 sowie spezielle Varianten mit Sicherheitsfunktion und Ventilhubbegrenzung. Die Stellantriebe AMV 150, AMV(E) 10 und AMV(E) 13 sind ausschließlich mit dem Regler DN 15 kombinierbar.
Technische Daten
- Nenndurchmesser: DN 15
- Anschluss: G 3/4" A Außengewinde
- Nenndruck: PN 25
- kVS-Wert: 1,0 m³/h
- Volumenstrombereich: 0,02 - 0,4 m³/h
- Max. Differenzdruck: 20 bar
- Differenzdruck am Motorstellventil: 0,2 bar
- Temperaturbereich: 2 bis 150 °C
- Bauhöhe: 175 mm
- Werkstoff Gehäuse: Rotguss (RG5)
Der Danfoss Volumenstromregler AVQM DN 15 bietet eine präzise und zuverlässige Durchflussregelung für anspruchsvolle Heiz- und Kühlsysteme. Mit seiner robusten Rotguss-Konstruktion, einem Nenndurchmesser von DN 15 und einem kVS-Wert von 1,0 m³/h ist dieses druckunabhängige Motorstellventil eine effiziente Komponente zur Optimierung des Energieverbrauchs in Fernwärme- und Fernkälteanwendungen.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AVQM |
| Hersteller-Artikelnummer | 003H6747 |
| Hersteller | Danfoss |
| Anschlüsse | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6747 |
| Ausführung | Membran |
| Bauhöhe | 175 |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 5702421542682 |
| Geeignet für Flüssigkeiten | ja |
| Gewicht | 3,238 kg |
| Hublänge | 5 |
| Klappencharakteristik | linear |
| Max Differenzdruck | 20 |
| Nenndurchmesser | DN 15 |
| Volumenstrom | 0,4 |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
