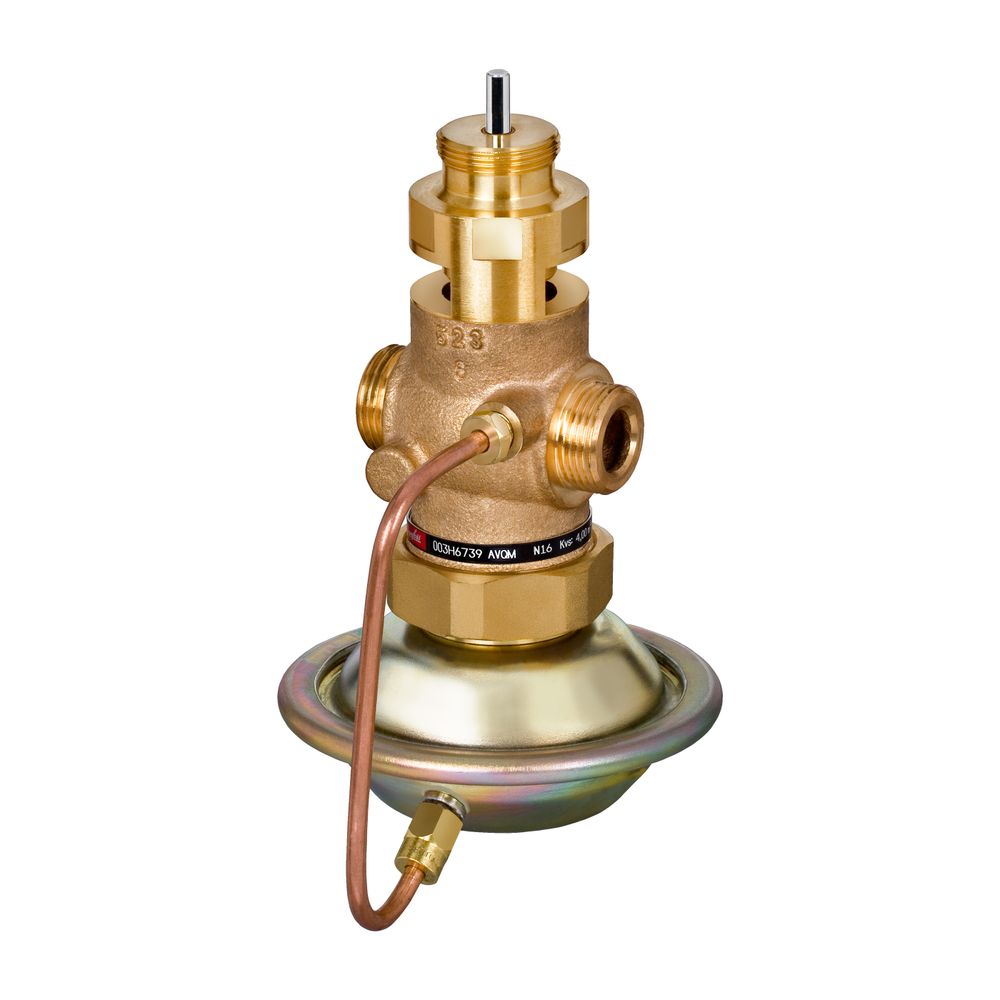

Danfoss Volumenstromregler mit Stellventil AVQM DN 25, Kvs 8,0, PN 16, RG5, G 1 1/4" A

Der Danfoss Volumenstromregler mit Stellventil AVQM DN 25 ist ein druckunabhängiges Motorstellventil mit integriertem Volumenstromregler (PICV) für den Einsatz in Fernwärme- und Fernkältesystemen. Mit einem Kvs-Wert von 8,0 m³/h und einem Nenndruck von PN 16 eignet sich das Gerät für Warm- und Heißwasseranlagen bis maximal 140 °C. Typische Einsatzbereiche sind Vor- und Rücklaufinstallationen, bei denen eine präzise Durchflussregelung und Energieeinsparung erforderlich sind.

Wie funktioniert der Volumenstromregler AVQM?

Der AVQM ist ein selbsttätiger Durchflussregler, der den maximal eingestellten Durchfluss automatisch begrenzt und so ein Überschreiten verhindert. Er kombiniert ein Motorstellventil mit einem einstellbaren Durchflussbegrenzer und einer Stellmembran zur Druckregelung. Dadurch wird eine konstante Durchflussmenge unabhängig von Druckschwankungen sichergestellt, was die Effizienz von Heiz- und Kühlsystemen erhöht.

Welche elektrischen Stellantriebe sind kompatibel?

Der Volumenstromregler AVQM kann mit verschiedenen Danfoss elektrischen Stellantrieben kombiniert werden, darunter AMV 150, AMV(E) 10, 20, 30, AMV(E) 13, 23, 33 mit Sicherheitsfunktion, AMV(E) 23 SU mit einfahrender Antriebsstange sowie AMV 20 SL, 23 SL und 30 SL mit Ventilhubbegrenzung. Kombinationen mit AMV(E) 13, 23 (SL) oder 33 (SL) sind typgeprüft gemäß DIN EN 14597.

Für welche Medien und Temperaturen ist der AVQM geeignet?

Der Volumenstromregler ist für Zirkulationswasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 und 140 °C, was den Einsatz in Warm- und Heißwasseranlagen ermöglicht.

Welche Anschluss- und Einbaudetails sind zu beachten?

Das Gehäuse des AVQM besteht aus Bronze (Rg 5) und verfügt über Außengewindeanschlüsse nach ISO 228/1 mit der Größe G 1 1/4" A. Die Nennweite beträgt DN 25, und der maximale Differenzdruck am Motorstellventil liegt bei 0,2 bar, während der maximal zulässige Differenzdruck 12 bar beträgt. Der Volumenstrom lässt sich im Bereich von 0,25 bis 3,5 m³/h einstellen. Der Einbau ist sowohl im Vor- als auch im Rücklauf möglich.

Technische Daten

• Nennweite: DN 25
• Kvs-Wert: 8,0 m³/h
• Nenndruck: PN 16
• Maximaler Differenzdruck: 12 bar
• Volumenstrom-Einstellbereich: 0,25 bis 3,5 m³/h
• Temperaturbereich: 2 bis 140 °C
• Anschluss: Außengewinde G 1 1/4" A (ISO 228/1)
• Werkstoff: Bronze (Rg 5)
• Bauhöhe: 130 mm
• Hublänge: 7

Der Danfoss Volumenstromregler AVQM DN 25 bietet eine präzise und druckunabhängige Durchflussregelung für Warm- und Heißwasseranlagen. Mit einem Kvs-Wert von 8,0 m³/h, einem Nenndruck von PN 16 und einem Temperaturbereich bis 140 °C ist er für vielfältige Anwendungen im Heizungs- und Kühlsystembereich geeignet. Die Kombination mit verschiedenen elektrischen Stellantrieben ermöglicht eine flexible und energieeffiziente Systemintegration.
