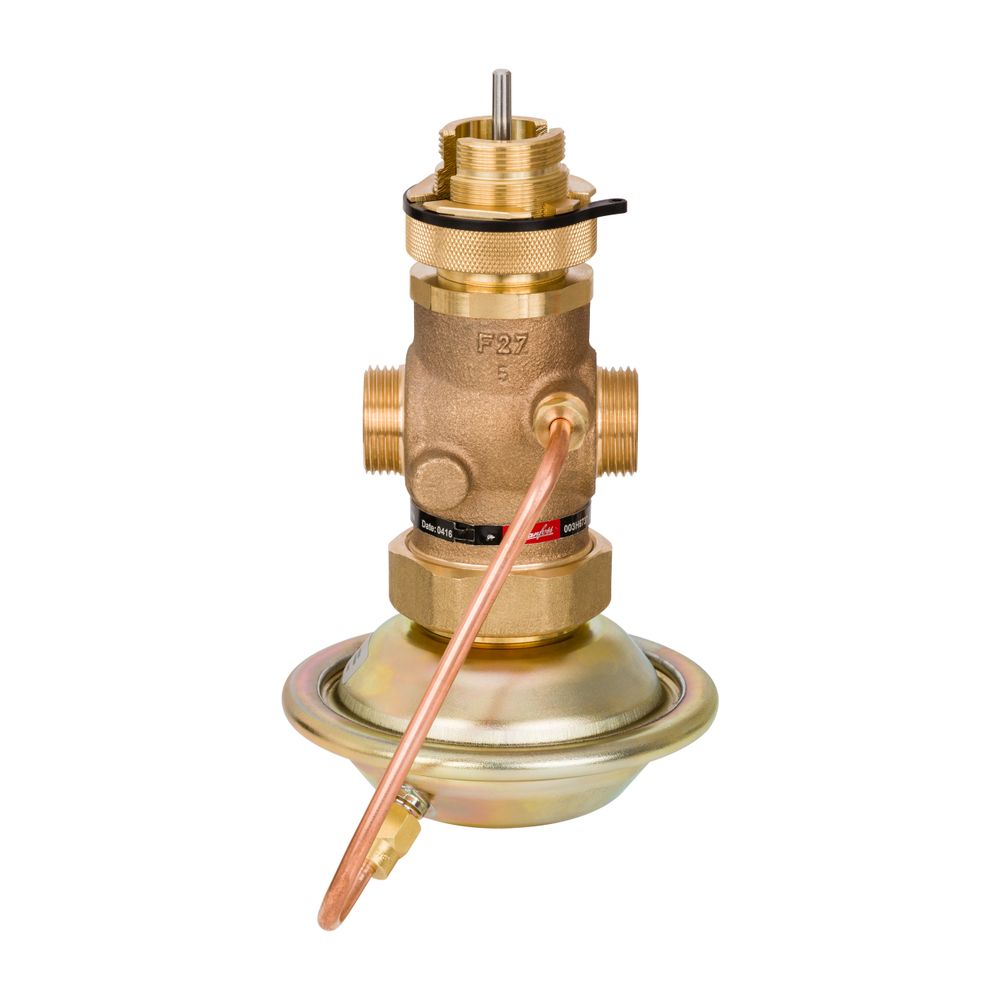

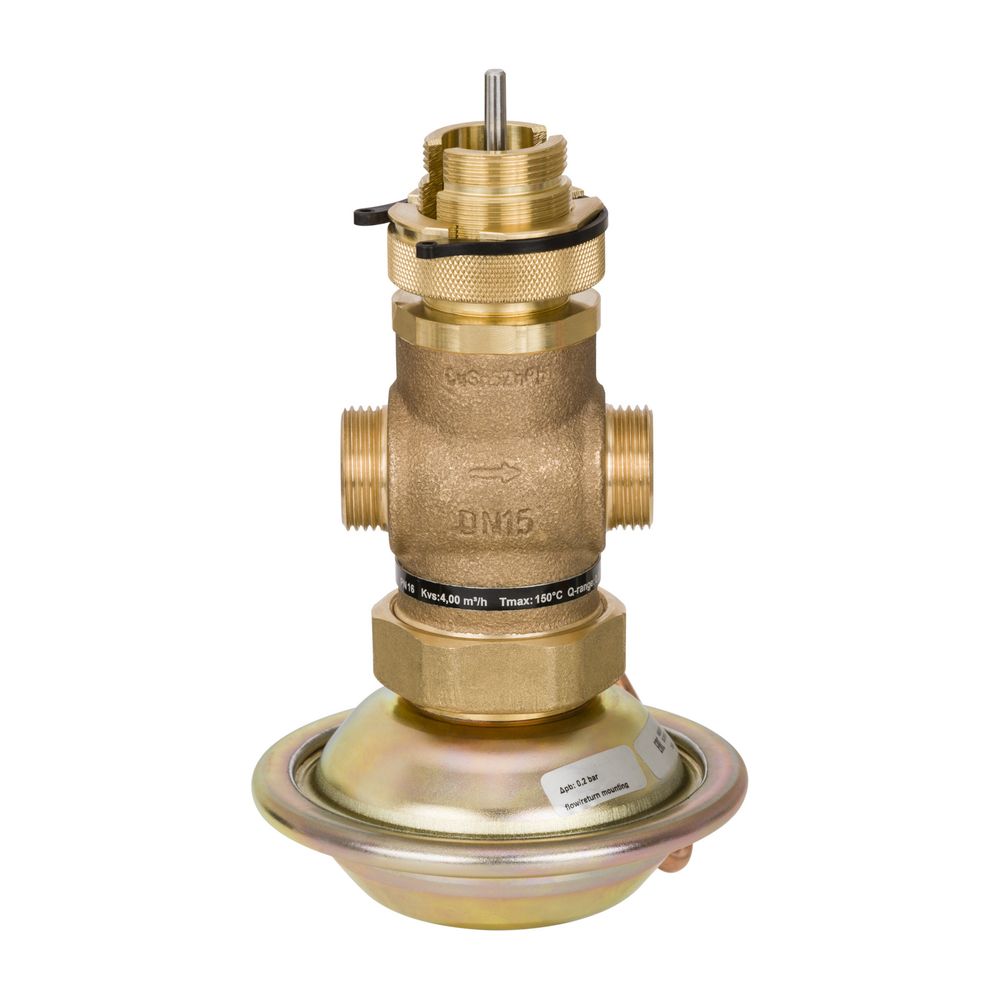

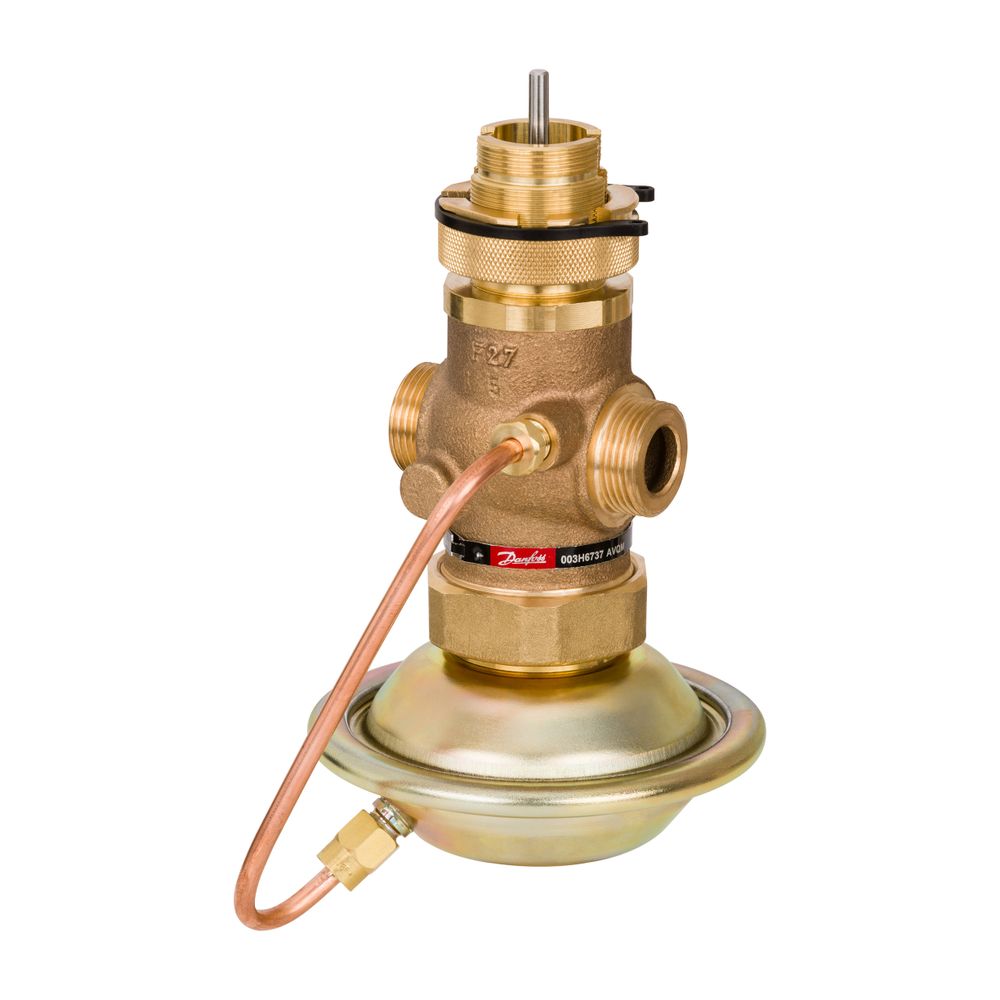

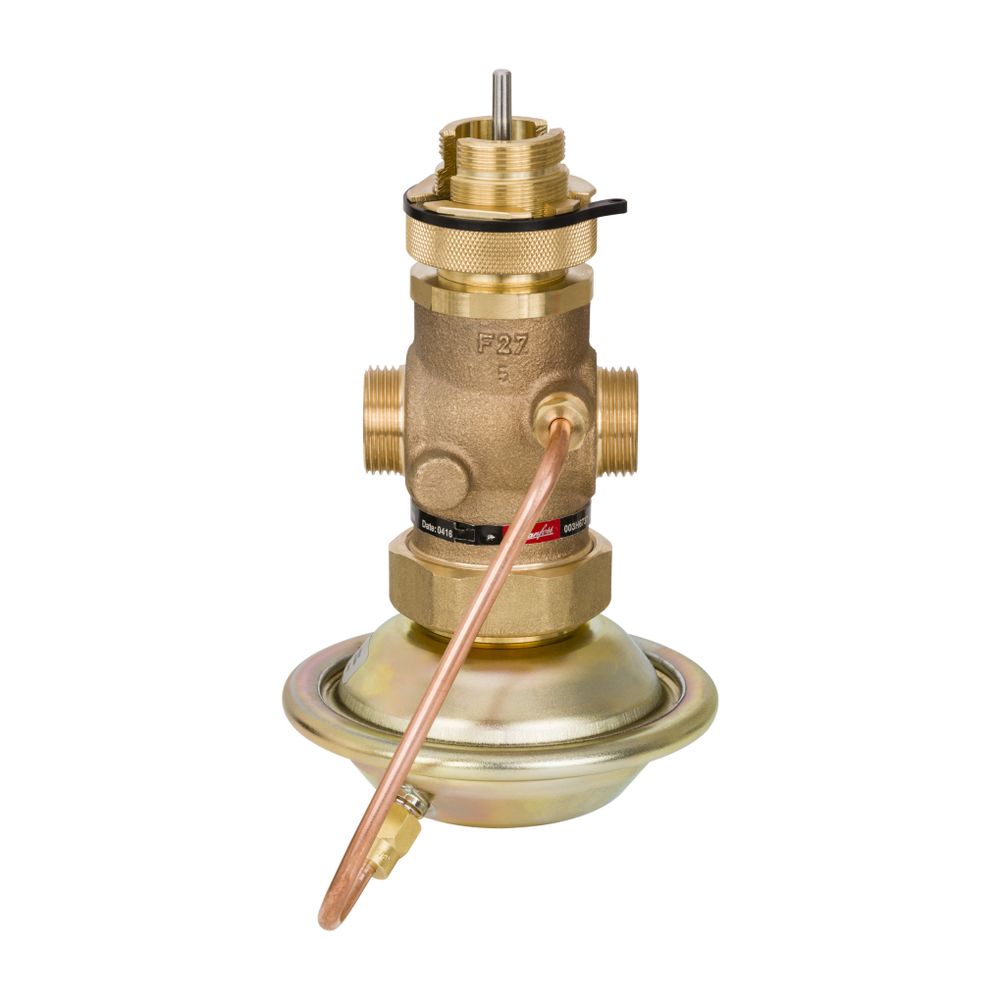

Danfoss Volumenstromregler mit Stellventil AVQM DN 15, Kvs 1,6, PN 16, RG5, G 3/4" A

Der Danfoss Volumenstromregler mit Stellventil AVQM DN 15 ist ein druckunabhängiges Motorstellventil mit integriertem Volumenstromregler (PICV). Dieses Ventil ist für den Einsatz in Fernwärme- und Fernkältesystemen sowie Warm- und Heißwasseranlagen bis 150 °C konzipiert. Mit einem Kvs-Wert von 1,6 m³/h, einem Nenndruck von PN 16 und einem Gehäuse aus Rotguss (Rg 5) mit G 3/4" A Außengewinde verhindert der Regler zuverlässig, dass der eingestellte maximale Durchfluss überschritten wird. Der Einbau ist sowohl im Vor- als auch im Rücklauf möglich.

Wie funktioniert der Danfoss AVQM Volumenstromregler?

Der AVQM ist ein selbsttätiger Durchflussregler, der ein Motorstellventil mit einem einstellbaren Durchflussbegrenzer kombiniert. Er verfügt über ein Anschlussstück für einen elektrischen Stellantrieb und einen Stellantrieb für die Druckregelung mit einer Stellmembran. Diese Konstruktion stellt eine präzise und zuverlässige Steuerung des Volumenstroms in der Anlage sicher. In Kombination mit elektrischen Stellantrieben von Danfoss und elektronischen Reglern ECL können Durchfluss und Temperatur präzise geregelt werden, um Energieeinsparungen zu erzielen.

Welche elektrischen Stellantriebe sind kompatibel?

Der Volumenstromregler AVQM kann mit verschiedenen elektrischen Stellantrieben von Danfoss eingesetzt werden. Dazu gehören die Modelle AMV 150, AMV(E) 10, AMV(E) 20, AMV(E) 30, AMV(E) 13, AMV(E) 23 und AMV(E) 33, die auch mit Sicherheitsfunktion erhältlich sind. Des Weiteren sind AMV(E) 23 SU (mit einfahrender Antriebsstange) sowie AMV 20 SL, AMV 23 SL und AMV 30 SL (mit Ventilhubbegrenzung) kompatibel. Kombinationen mit AMV(E) 13, AMV(E) 23 (SL) oder AMV(E) 33 (SL) sind typgeprüft gemäß DIN EN 14597.

Für welche Anwendungen und Medien ist der AVQM geeignet?

Der AVQM ist für den Einsatz in Fernwärme- und Fernkältesystemen sowie Warm- und Heißwasseranlagen vorgesehen. Er kann Zirkulationswasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil regeln. Der Temperaturbereich liegt dabei zwischen 2 und 150 °C. Der maximale Differenzdruck am Motorstellventil beträgt 0,2 bar, während der maximal zulässige Differenzdruck 12 bar erreicht.

Welche technischen Merkmale zeichnen den AVQM aus?

Das Ventil verfügt über eine Nennweite von DN 15, einen Kvs-Wert von 1,6 m³/h und einen einstellbaren Durchflusseinstellbereich von 0,05 bis 0,8 m³/h. Die Bauhöhe beträgt 127 und die Hublänge 5. Die Klappencharakteristik ist linear. Das Gehäusematerial ist Bronze (Rg 5). Der Anschluss erfolgt über Außengewinde (metrisch) mit G 3/4" A Anschluss nach ISO 228/1.

Technische Daten

• Nennweite: DN 15
• Kvs-Wert: 1,6 m³/h
• Nenndruck: PN 16
• Max. zul. Differenzdruck: 12 bar
• Differenzdruck am Motorstellventil: 0,2 bar
• Durchflusseinstellbereich: 0,05-0,8 m³/h
• Temperaturbereich: 2 bis 150 °C
• Anschluss: Außengewinde G 3/4" A nach ISO 228/1
• Bauhöhe: 127
• Werkstoffgüte: Bronze (Rg 5)

Der Danfoss Volumenstromregler AVQM DN 15 bietet eine präzise und zuverlässige Durchflussregelung in Fernwärme- und Fernkältesystemen. Mit seinem Kvs-Wert von 1,6 m³/h, einem Nenndruck von PN 16 und einem Temperaturbereich bis 150 °C ist er für vielfältige Anwendungen in Warm- und Heißwasseranlagen geeignet. Die robuste Rotguss-Konstruktion und die Kompatibilität mit verschiedenen Danfoss Stellantrieben sorgen für eine stabile Systemleistung und tragen zur Energieeffizienz bei.
