Beschreibung

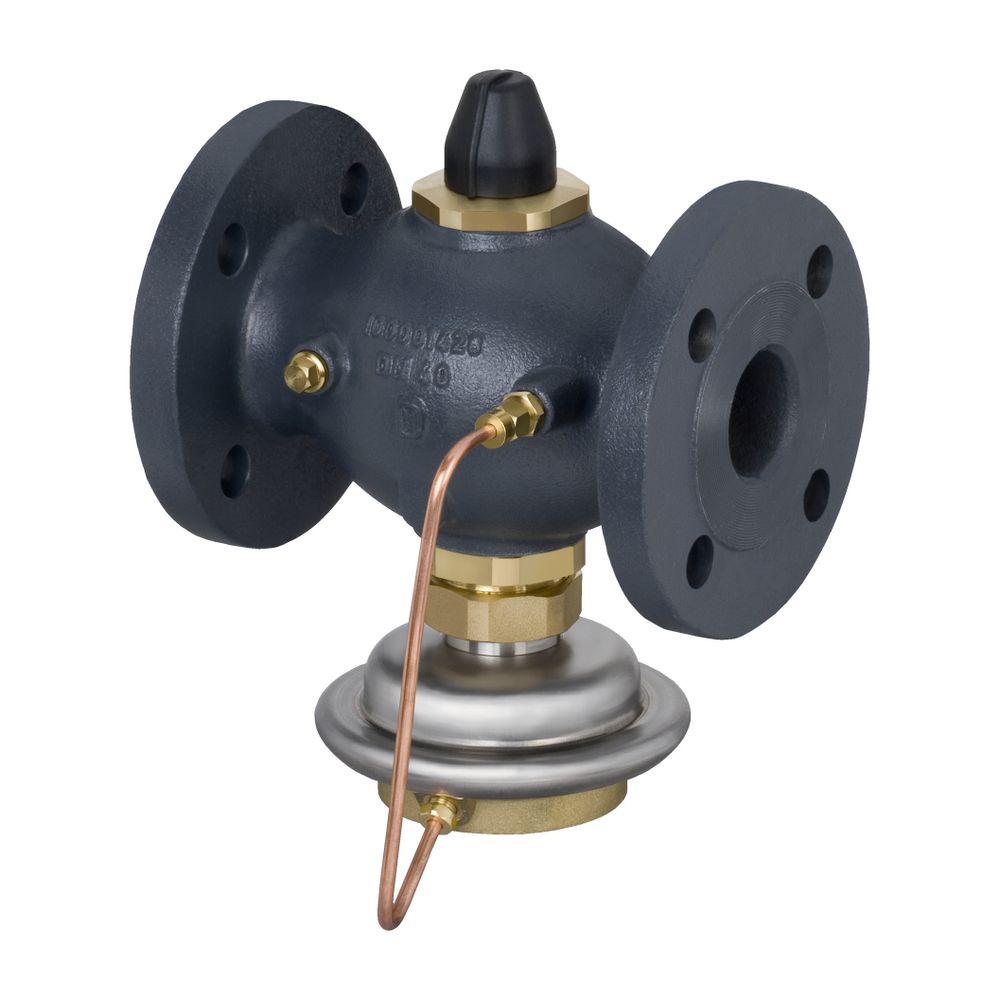

Danfoss Volumenstromregler AVQ DN 32, Kvs 12,5, PN 25, mit Flansch
Der Danfoss Volumenstromregler AVQ DN 32 mit einem Kvs-Wert von 12,5 m³/h und einer Druckstufe von PN 25 ist ein selbsttätiger Regler, der primär in Fernwärmeanlagen zum Einsatz kommt. Er ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet und verfügt über einen Flanschanschluss. Die Installation ist sowohl im Vor- als auch im Rücklauf möglich.
Wie funktioniert der Danfoss AVQ Volumenstromregler?
Der AVQ Volumenstromregler von Danfoss arbeitet selbsttätig und schließt, sobald der eingestellte maximale Volumenstrom überschritten wird. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung und einem Antrieb mit einer Stellmembran. Dies ermöglicht eine präzise Steuerung und eine stabile Betriebsweise der Anlage. Der Wirkdruck für die Volumenstrombegrenzung liegt bei 0,2 bar.
Für welche Medien und Temperaturbereiche ist der Regler geeignet?
Dieser Volumenstromregler ist für Zirkulationswasser sowie glykolhaltiges Wasser mit einem Anteil von bis zu 30 % konzipiert. Der Temperaturbereich für Heiz- und Kühlwasser erstreckt sich von 2 °C bis 150 °C. Das druckentlastete Ventil ist für einen maximalen Differenzdruck von 16 bar ausgelegt, was den Einsatz in anspruchsvollen Systemen unterstützt.
Aus welchen Materialien besteht der Volumenstromregler?
Das Ventilgehäuse des Danfoss AVQ ist aus robustem Sphäroguss EN-GJS-400-18-LT (GGG-40.3) gefertigt. Der Ventilsitz besteht aus Edelstahl W.-Nr.1.4571 und der Ventilkegel aus Edelstahl W.-Nr.1.4404. Eine EPDM-Dichtung am Kegel sorgt für eine zuverlässige Abdichtung. Der Stellantrieb ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt und verfügt über eine gewebeverstärkte EPDM-Membran.
Welche Anschlussmöglichkeiten und Einbauvarianten sind verfügbar?
Der Volumenstromregler ist mit einem Flanschanschluss gemäß DIN 2501, Form C, ausgestattet. Dies ermöglicht eine sichere und normgerechte Integration in bestehende Rohrleitungssysteme. Der Regler kann flexibel sowohl im Vorlauf als auch im Rücklauf der Anlage installiert werden. Die Nennweite beträgt DN 32.
Technische Daten
- Nennweite: DN 32
- Kvs-Wert: 12,5 m³/h
- Nenndruck: PN 25
- Max. Differenzdruck: 16 bar
- Maximaler Volumenstrom: 10 m³/h
- Regelbarer Volumenstrombereich: 0,6 - 8,0 m³/h
- Wirkdruck Volumenstrombegrenzung: 0,2 bar
- Temperaturbereich: 2 - 150 °C
- Anschluss: Flansch DIN 2501, Form C
- Bauhöhe: 215 mm
Der Danfoss Volumenstromregler AVQ DN 32 bietet eine präzise und zuverlässige Volumenstromregelung in Heiz- und Kühlsystemen. Seine robuste Bauweise aus Sphäroguss und Edelstahl, die Eignung für Temperaturen von 2 °C bis 150 °C und ein Nenndruck von PN 25 machen ihn zu einer langlebigen und effizienten Komponente. Die selbsttätige Funktion und der regelbare Volumenstrombereich von 0,6 bis 8,0 m³/h tragen zur Optimierung des Anlagenbetriebs bei.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AVQ |
| Hersteller-Artikelnummer | 003H6730 |
| Hersteller | Danfoss |
| Anschlüsse | Flansch |
| Artikelnummer | DANFOSS-003H6730 |
| Ausführung | Membran |
| Bauhöhe | 215 |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 5702421542514 |
| Geeignet für Flüssigkeiten | ja |
| Geeignet für Glykol | ja |
| Gewicht | 10,225 kg |
| Klappencharakteristik | linear |
| Max Differenzdruck | 16 |
| Nenndurchmesser | DN 32 |
| Volumenstrom | 8 |
| Werkstoffgüte | Gusseisen EN-GJS-400-18 (GGG 40.3) |
| WEEE-Nr. | 66490570 |
Danfoss GmbH
Carl-Legien-Straße 8
63073 Offenbach/Main
Deutschland
63073 Offenbach/Main
Deutschland
Danfoss Heizungszubehör
Danfoss ist ein renommiertes Unternehmen in der Kälte- und Wärmetechnik, das eine breite Palette an Produkten für Heizung, Klima und Heizkörper anbietet. Die Marke kann auf eine lange Geschichte in der Herstellung von Expansionsventilen zurückblicken und hat sich im Laufe der Jahre auf die Entwicklung und Fertigung von Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik spezialisiert. Auf dem deutschen Markt ist das Unternehmen vor allem für seine Heizkörperventile und weiteres Heizkörperzubehör wie Thermostatköpfe oder -ventile bekannt.
Mit zuverlässigem Zubehör für Heizkörper und Heizungssysteme sowie Klimatechnik hat sich der dänische Traditionshersteller einen Namen auf der ganzen Welt gemacht. Sie möchten ein neues Heizungssystem installieren oder ein vorhandenes System modernisieren? Danfoss bietet eine breite Palette an universellen Lösungen, die Ihnen helfen, Energie und Geld zu sparen. Ob Komponenten für Fernwärme, Brennerkomponenten oder thermostatische Heizkörperventile – auf dem Marktplatz heizung-billiger.de finden Sie bestimmt die passende energiesparende Danfoss-Heizlösung!
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
