Beschreibung

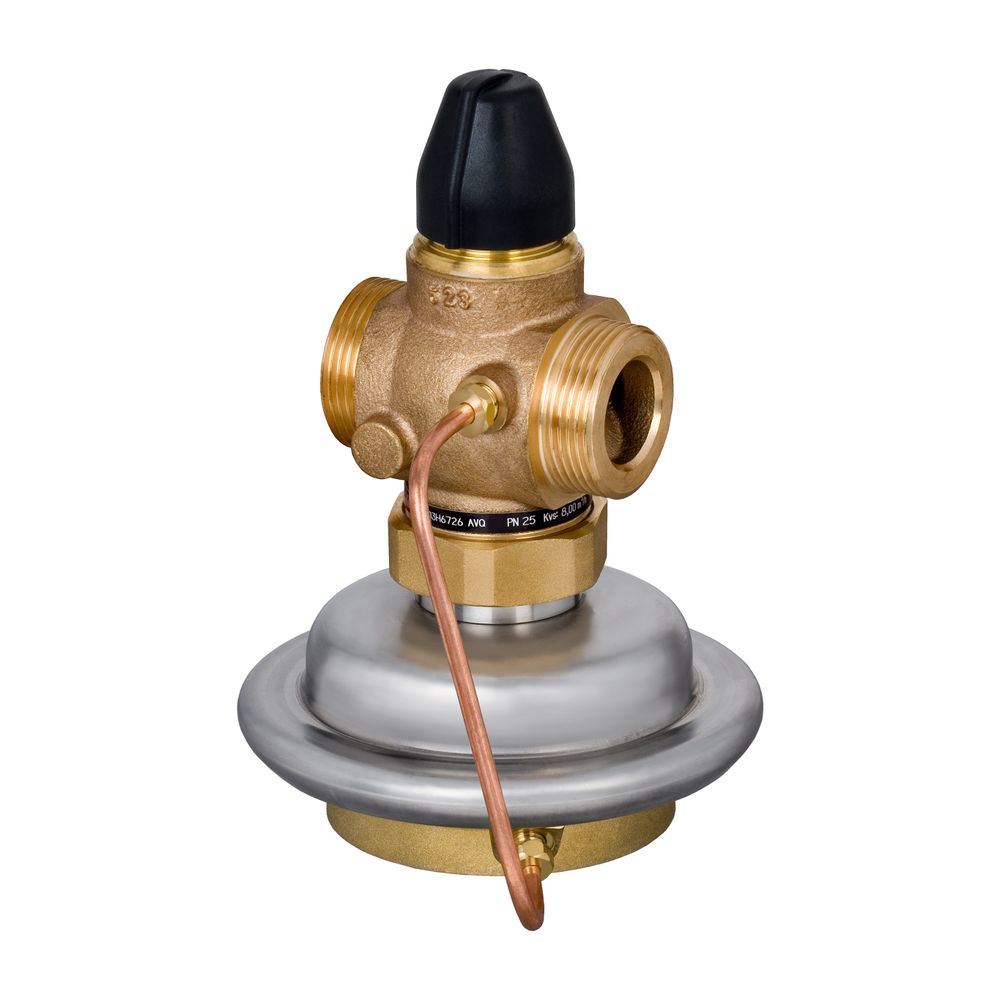

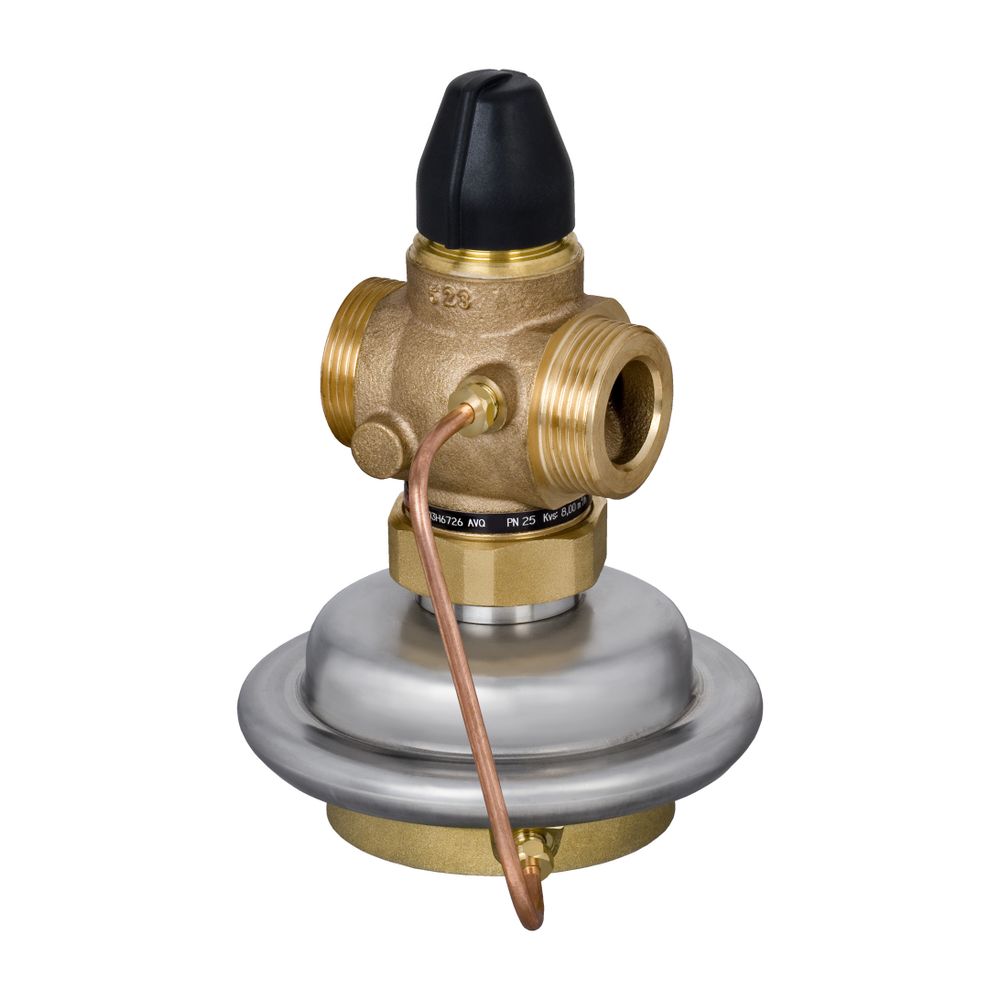

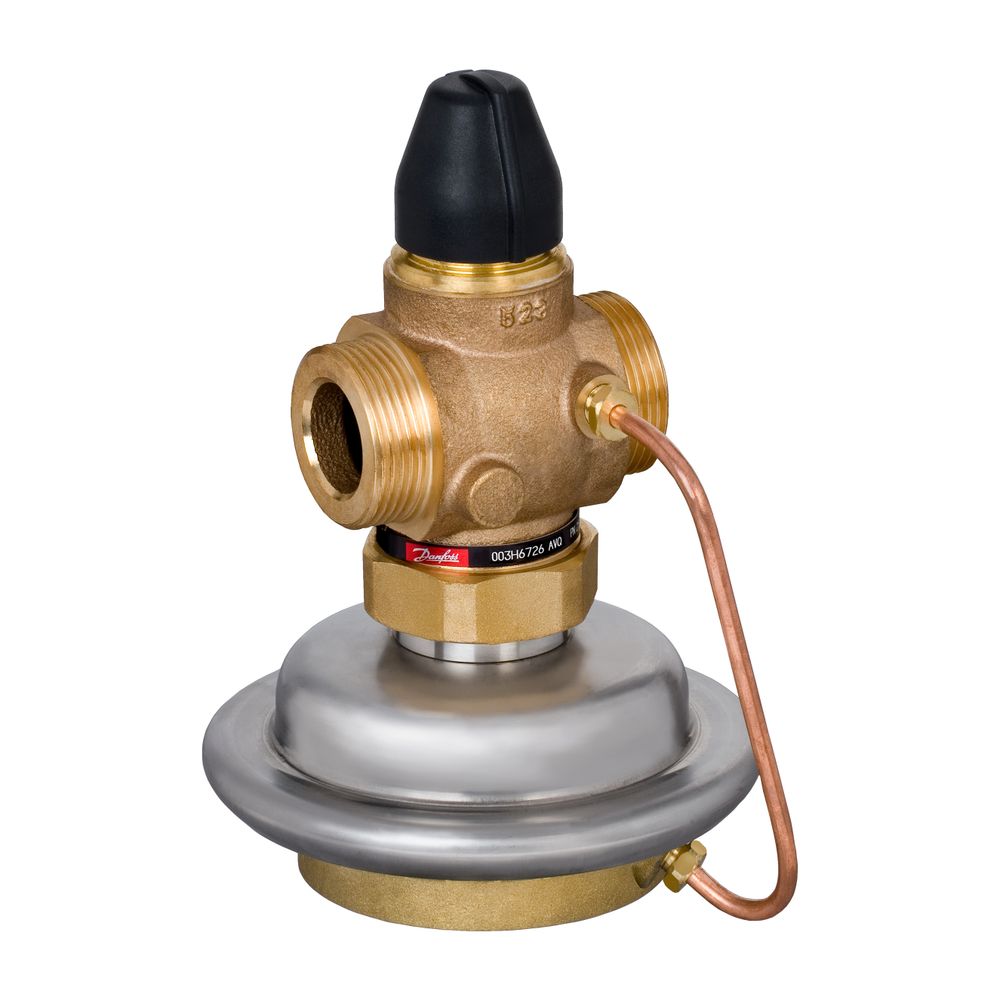

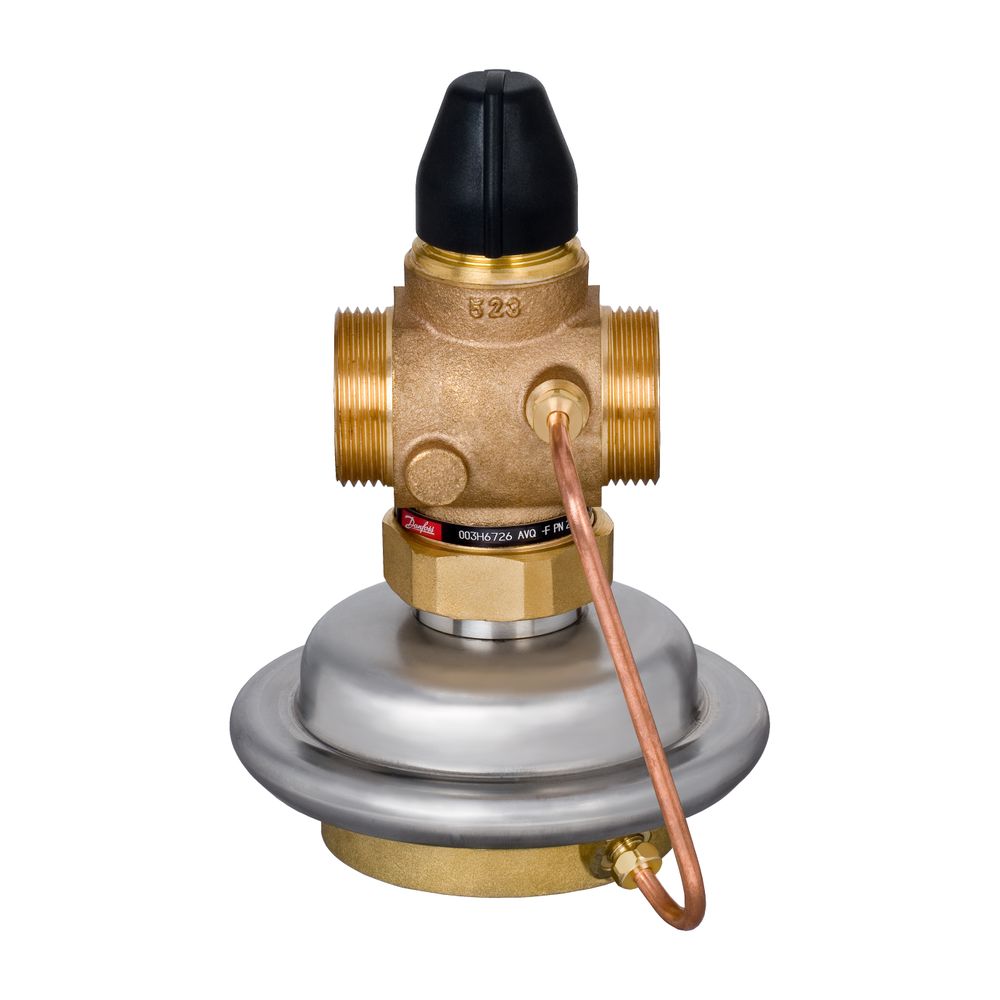

Danfoss Volumenstromregler AVQ DN 25, Kvs 8,0, PN 25, G 1 1/4" A
Der Danfoss Volumenstromregler AVQ DN 25 ist ein selbsttätiges und druckentlastetes Ventil, das speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Mit einem Kvs-Wert von 8,0 m³/h und einem Nenndruck von PN 25 ermöglicht dieses Modell die präzise Regelung von Heiz- und Kühlwasser, auch mit bis zu 30 % Glykolanteil. Der Regler mit G 1 1/4" A Außengewindeanschluss kann flexibel im Vor- oder Rücklauf installiert werden und dient der zuverlässigen Volumenstrombegrenzung.
Wie funktioniert der Danfoss Volumenstromregler AVQ?
Der Volumenstromregler AVQ arbeitet selbsttätig und schließt, sobald der eingestellte maximale Volumenstrom überschritten wird. Dies stellt eine konstante und bedarfsgerechte Versorgung in Heiz- und Kühlsystemen sicher. Das Gerät besteht aus einem Regelventil mit einer einstellbaren Volumenstrombegrenzung und einem Antrieb, der mit einer Stellmembrane ausgestattet ist. Die druckentlastete Bauweise trägt zur Stabilität und Präzision der Regelung bei.
Welche Materialien werden für den AVQ Regler verwendet?
Für das Ventilgehäuse des Danfoss Volumenstromreglers AVQ kommt Rotguss CuZn36Pb2 (RG5) zum Einsatz, was eine hohe Beständigkeit bietet. Der Ventilsitz ist aus Edelstahl W.-Nr.1.4571 gefertigt, während der Ventilkegel aus Messing CuZn40Pb2 besteht. Eine EPDM-Dichtung sorgt für eine zuverlässige Abdichtung. Der Stellantrieb ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt und verfügt über eine gewebeverstärkte EPDM-Membran.
Für welche Medien und Temperaturbereiche ist der AVQ geeignet?
Der Volumenstromregler ist für Zirkulationswasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil ausgelegt. Er kann in einem Temperaturbereich von 2 bis 150 °C eingesetzt werden, was ihn flexibel für verschiedene Anwendungen in der Haustechnik macht.
Welche Anschlussarten und Nennweiten sind verfügbar?
Der AVQ ist mit Außengewindeanschlüssen nach DIN ISO 228/1 ausgestattet. Die Nennweite beträgt DN 25, passend für Rohrleitungen mit einem Anschluss von G 1 1/4 A. Der Regler kann im Vor- oder Rücklauf montiert werden.
Welche technischen Leistungsdaten sind relevant?
Der Volumenstromregler ist für einen Nenndruck von PN 25 ausgelegt und hält einem maximalen Differenzdruck von 20 bar stand. Die Volumenstrombegrenzung erfolgt bei einem Wirkdruck von 0,2 bar. Der einstellbare Volumenstrombereich liegt zwischen 0,25 und 3,50 m³/h. Die Klappencharakteristik ist linear.
Technische Daten
- Nennweite: DN 25
- Anschluss: Außengewinde G 1 1/4 A
- Kvs-Wert: 8,0 m³/h
- Nenndruck: PN 25
- Max. Differenzdruck: 20 bar
- Volumenstrombereich: 0,25 - 3,50 m³/h
- Wirkdruck (Volumenstrombegrenzung Δp): 0,2 bar
- Temperaturbereich: 2 - 150 °C
- Werkstoff Ventilgehäuse: Rotguss CuZn36Pb2 (RG5)
- Bauhöhe: 210 mm
Der Danfoss Volumenstromregler AVQ DN 25 ist eine robuste Lösung für die präzise Volumenstromregelung in anspruchsvollen Anwendungen wie Fernwärmeanlagen. Mit seiner hochwertigen Materialauswahl, dem Kvs-Wert von 8,0 m³/h und der Eignung für Heiz- und Kühlwasser bis 150 °C bietet er eine zuverlässige und langlebige Performance bei einem Nenndruck von PN 25.
Technische Daten
| Hersteller-Warengruppe | Komponenten (Fernwärme) |
| Hersteller-Serie | Druck-, Durchflussregler |
| Hersteller-Produktgruppe | Danfoss Fernwärme |
| Hersteller-Modellnummer | AVQ |
| Hersteller-Artikelnummer | 003H6726 |
| Hersteller | Danfoss |
| Anschlüsse | Außengewinde (metrisch) |
| Artikelnummer | DANFOSS-003H6726 |
| Ausführung | Membran |
| Bauhöhe | 210 |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 5702421542477 |
| Geeignet für Flüssigkeiten | ja |
| Gewicht | 3,054 kg |
| Klappencharakteristik | linear |
| Max Differenzdruck | 20 |
| Nenndurchmesser | DN 25 |
| Volumenstrom | 3,5 |
| Werkstoffgüte | Bronze (Rg 5) |
| WEEE-Nr. | 66490570 |
