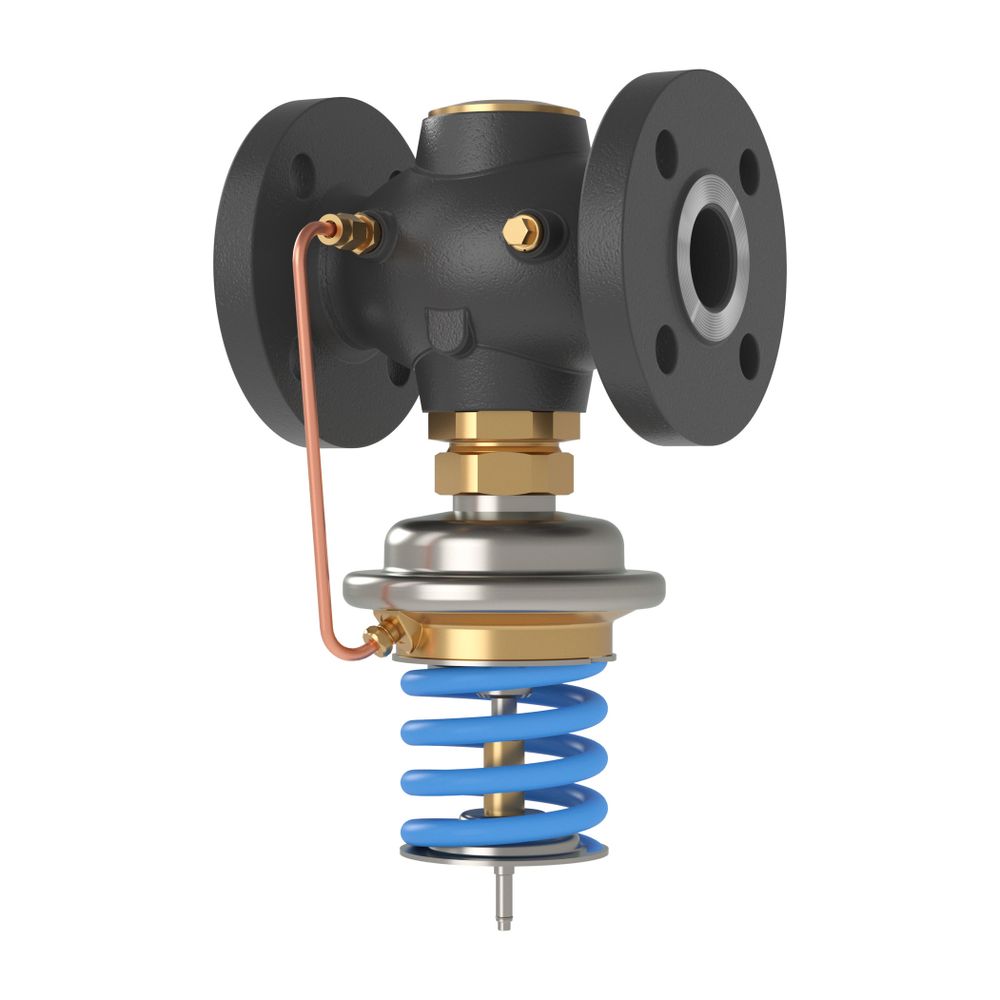

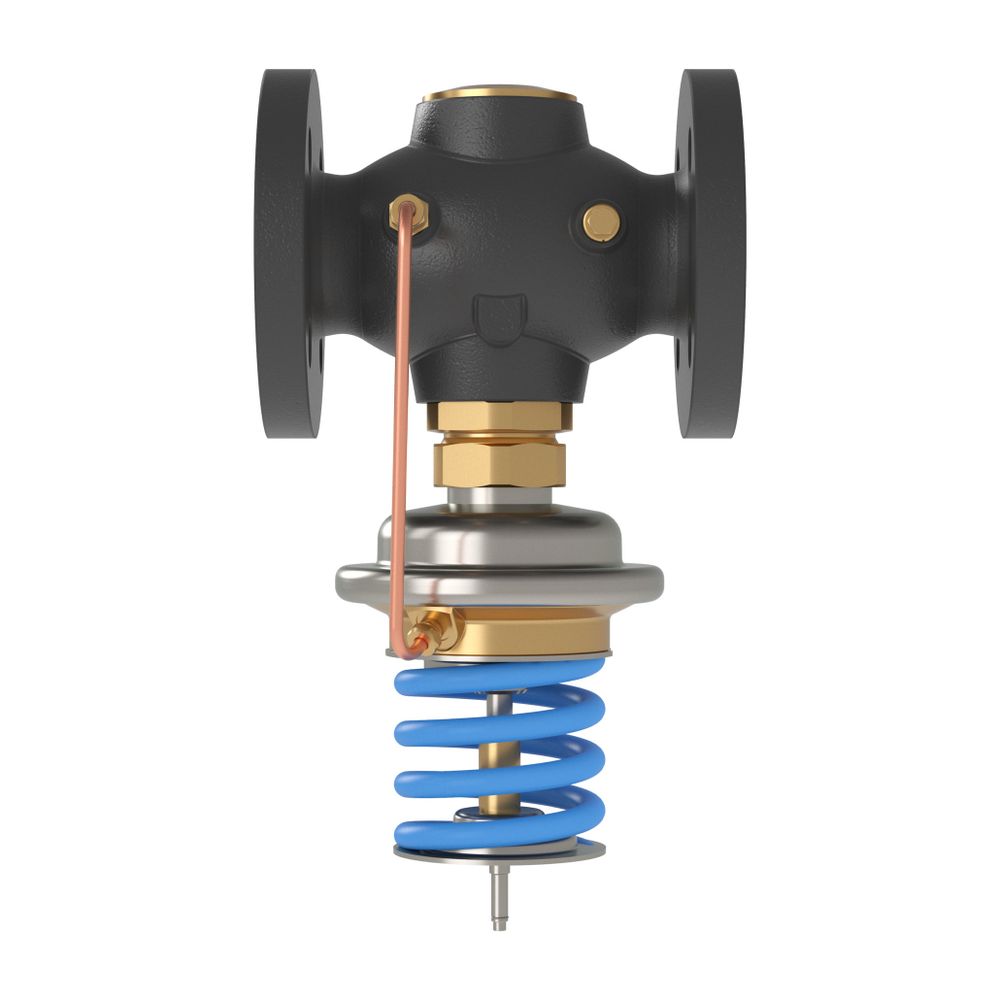

Danfoss Druckminderer AVD 50 Flansch, 1-5 bar, Kvs 25, PN 25

Der Danfoss Druckminderer AVD 50 mit Flanschanschluss ist ein drucklos offener Regler, der bei steigendem Druck schließt. Er ist primär für den Einsatz in Fernwärmeanlagen konzipiert und eignet sich zur präzisen Druckminderung von Heiz- und Kühlwasser sowie Wasser-Glykol-Gemischen bis zu 30 %. Das Gerät ist für Temperaturen von 2 bis 150 °C ausgelegt und bietet einen einstellbaren Druckbereich von 1 bis 5 bar bei einem Nenndruck von PN 25 und einem kvs-Wert von 25 m³/h.

Wie funktioniert der Danfoss Druckminderer AVD 50?

Der Druckminderer arbeitet ohne Fremdenergie und besteht aus einem Regelventil, einem Antrieb mit Stellmembran sowie einer Sollwertfeder. Das Ventil ist druckentlastet und schließt bei steigendem Druck, wobei der Kegel mit einer Weichdichtung aus EPDM ausgestattet ist. Diese Konstruktion ermöglicht eine zuverlässige und selbsttätige Druckregelung in Fernwärmeanlagen.

Für welche Medien und Einsatzbereiche ist der Druckminderer geeignet?

Der AVD 50 ist speziell für Flüssigkeiten wie Kreislaufwasser, Heiz- und Kühlwasser sowie Wasser-Glykol-Gemische mit einem Glykolanteil von bis zu 30 % konzipiert. Der zulässige Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C. Der Druckminderer ist nicht für den Einsatz mit Dampf oder Gasen vorgesehen. Typische Einsatzbereiche sind Fernwärmeanlagen, in denen eine präzise und energieunabhängige Druckregelung erforderlich ist.

Welche Werkstoffe und Anschlüsse werden verwendet?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571 gefertigt. Die Kegeldichtung sowie die Regelmembran bestehen aus EPDM. Der Stellantrieb wird aus Edelstahl W.-Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As hergestellt. Der Anschluss erfolgt über einen Flansch nach DIN 2501 Form C.

Technische Daten

• Nennweite (DN): 50
• Anschluss: Flansch nach DIN 2501 Form C
• kvs-Wert: 25,0 m³/h
• Nenndruck (PN): 25
• Maximaler Differenzdruck (dp max.): 16 bar
• Temperaturbereich: 2 bis 150 °C
• Einstellbereich Sollwert: 1 bis 5 bar
• Bauhöhe: 230
• Werkstoff Ventilgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404

Der Danfoss Druckminderer AVD 50 Flansch bietet eine zuverlässige und wartungsarme Lösung zur Druckregelung in Heiz- und Kühlsystemen. Mit seiner robusten Bauweise aus Sphäroguss und Edelstahl, einer Nennweite von DN 50 und einem kvs-Wert von 25,0 m³/h ist er für anspruchsvolle Anwendungen in Fernwärmeanlagen geeignet. Der Einstellbereich von 1 bis 5 bar und der Temperaturbereich von 2 °C bis 150 °C unterstreichen die Vielseitigkeit dieses selbsttätigen Reglers.
