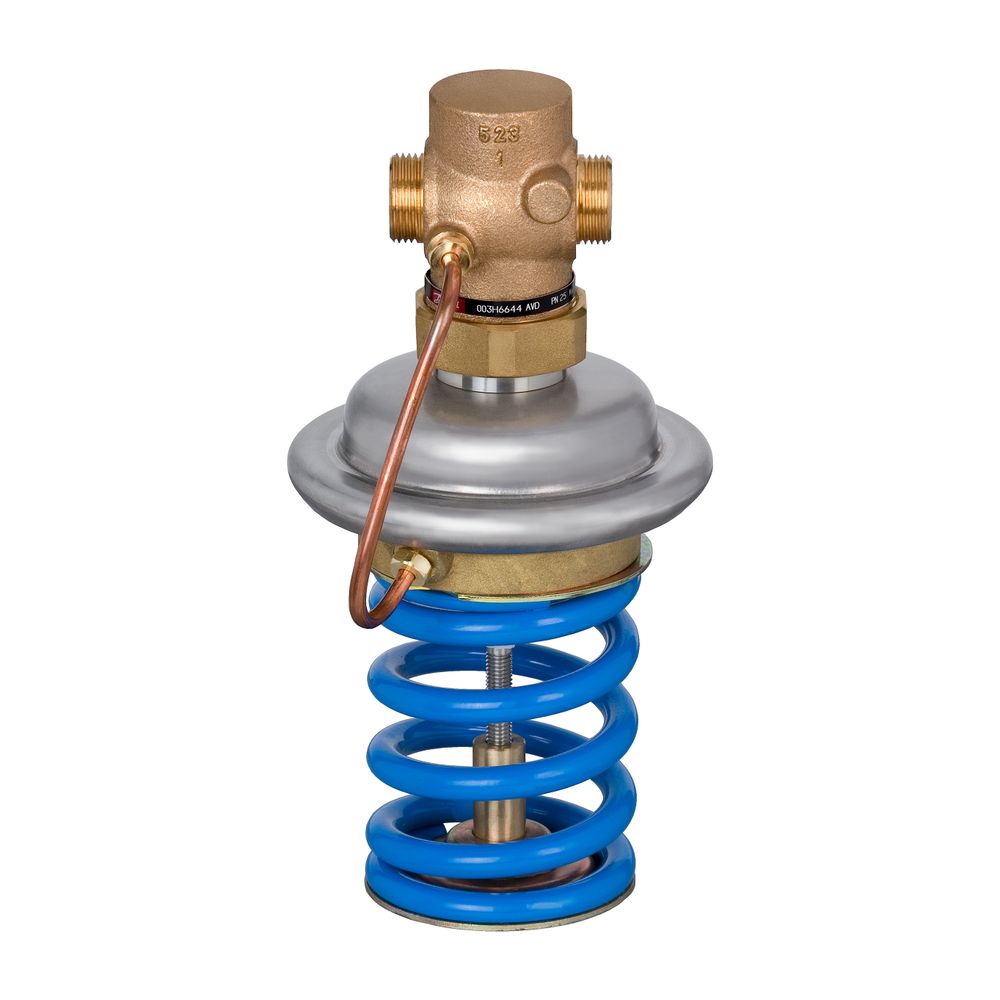

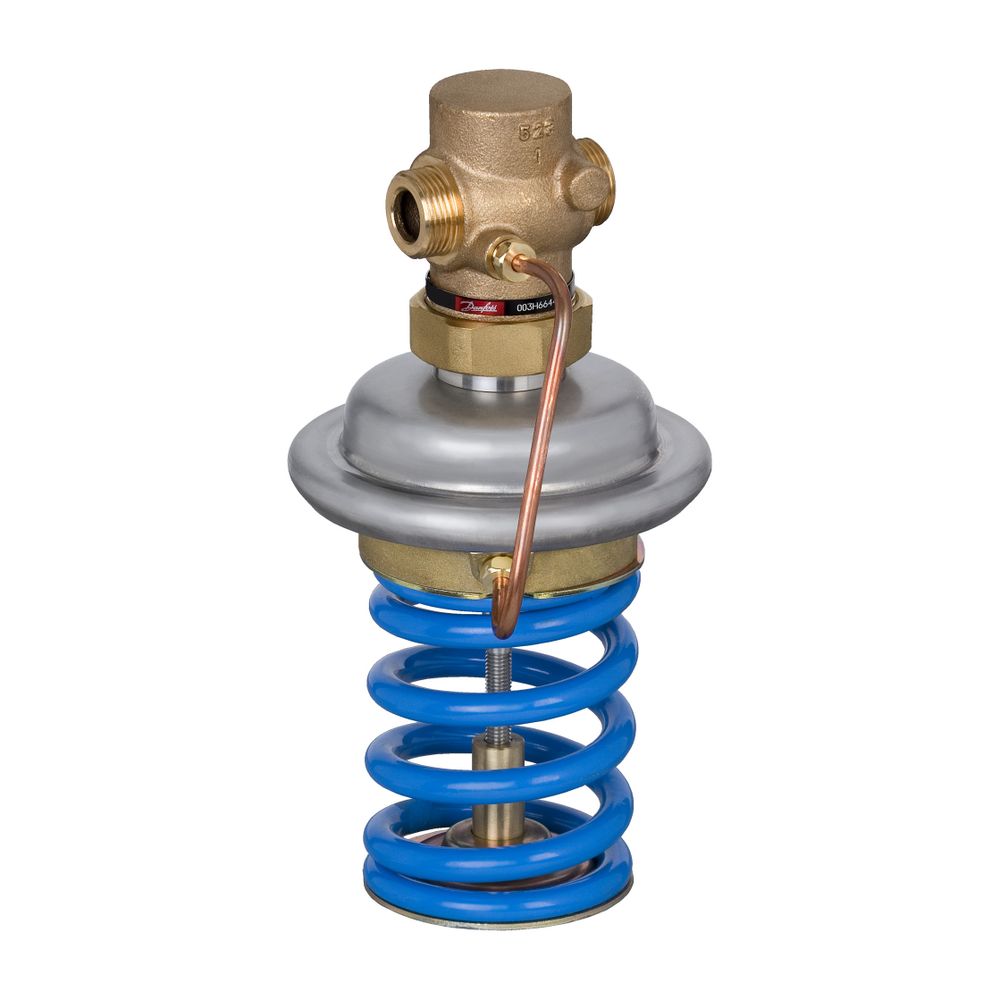

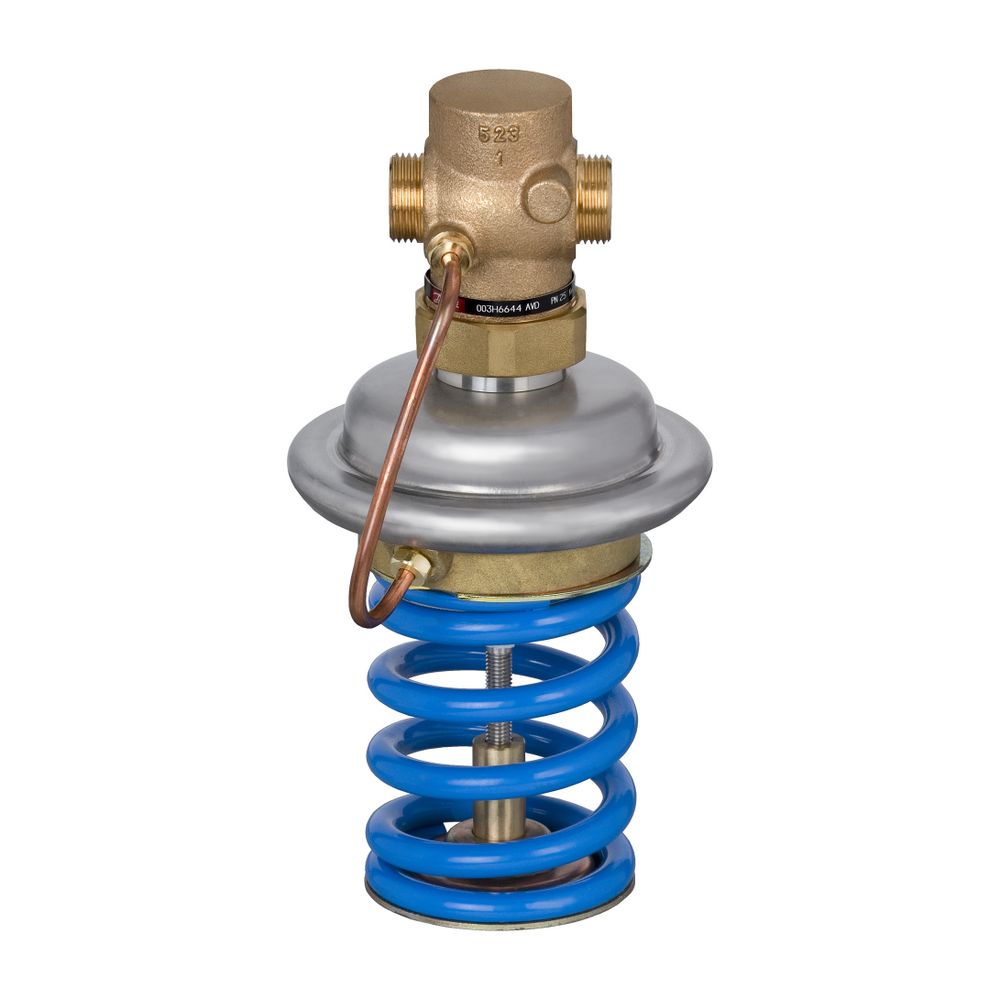

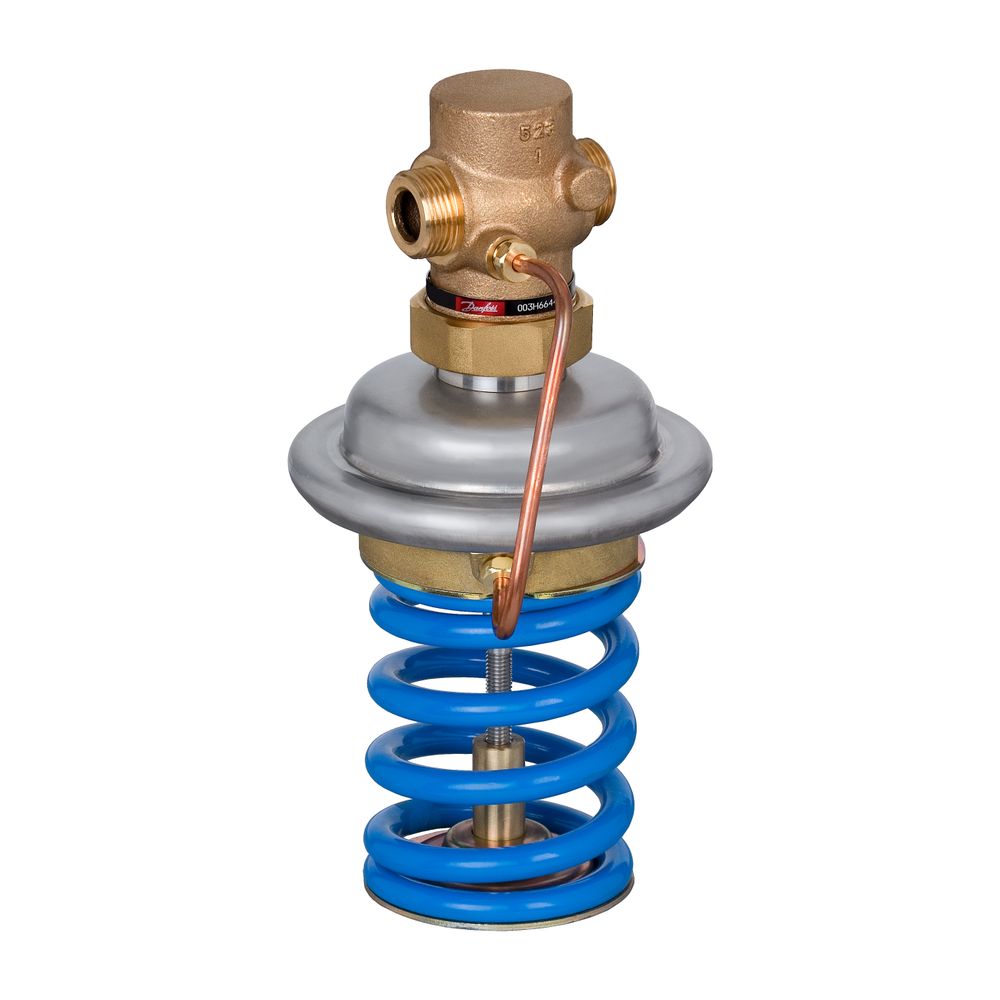

Danfoss Druckminderer AVD 15 G 3/4" A, 1-5 bar, Kvs 4,0, PN 25

Der Danfoss Druckminderer AVD 15 ist ein robuster und zuverlässiger Regler für den Einsatz in Fernwärmeanlagen. Mit einem Anschluss von G 3/4" A, einem Kvs-Wert von 4,0 m³/h und einer Druckstufe von PN 25 ist dieses Modell für die präzise Druckregelung von Heiz- und Kühlwasser sowie Wasser-Glykol-Gemischen bis 30 % ausgelegt. Der Druckminderer arbeitet ohne Fremdenergie, schließt bei steigendem Druck und verfügt über ein druckentlastetes Ventil mit Weichdichtung. Der Sollwertbereich liegt bei 1 bis 5 bar.

Wie funktioniert der Danfoss Druckminderer AVD 15?

Der Danfoss Druckminderer AVD 15 ist ein selbsttätiger Regler, der ohne externe Energiezufuhr arbeitet. Er ist konstruktiv drucklos offen und schließt zuverlässig, wenn der Druck im System ansteigt. Der Aufbau des Reglers umfasst ein Regelventil, einen Antrieb mit einer Stellmembrane und eine Sollwertfeder, die gemeinsam eine präzise und stabile Druckregelung sicherstellen. Das Ventil ist druckentlastet und mit einem Kegel mit Weichdichtung ausgestattet, was zu einer hohen Dichtheit und Langlebigkeit beiträgt.

Für welche Medien ist der Druckminderer AVD 15 geeignet?

Der Druckminderer AVD 15 ist speziell für den Einsatz mit Kreislaufwasser und Wasser-Glykol-Gemischen mit einem Glykolanteil von bis zu 30 % konzipiert. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C, was eine breite Anwendung in Heiz- und Kühlkreisläufen ermöglicht. Die maximale Druckdifferenz beträgt 20 bar.

Welche Materialien werden im Danfoss Druckminderer AVD 15 verwendet?

Für das Ventilgehäuse des Danfoss Druckminderers AVD 15 kommt Rotguss CuZn40Pb2 (RG5) zum Einsatz, bekannt für seine Korrosionsbeständigkeit und Robustheit. Der Ventilkegel besteht aus Messing CuZn40Pb2, während der Ventilsitz aus Edelstahl W.-Nr. 1.4571 gefertigt ist. Die Kegeldichtung sowie die Regelmembran im Stellantrieb bestehen aus EPDM, einem Material, das für seine Beständigkeit gegenüber Wasser und Glykolgemischen bekannt ist. Der Stellantrieb selbst enthält Edelstahl W.-Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As.

Welche Anschlussmöglichkeiten bietet der Druckminderer AVD 15?

Der Danfoss Druckminderer AVD 15 verfügt über einen Außengewindeanschluss gemäß DIN ISO 228/1 mit der Größe G 3/4 A. Die Nennweite des Ventils beträgt DN 15. Diese Anschlussart ermöglicht eine flexible Integration in bestehende Rohrleitungssysteme, wobei keine spezielle Verarbeitungstechnik oder Spezialwerkzeuge für die Installation erforderlich sind.

Technische Daten

• Nennweite DN: 15
• Anschluss: G 3/4 A
• kvs-Wert: 4,0 m³/h
• Nenndruck PN: 25
• Maximaler Differenzdruck dp max.: 20 bar
• Temperaturbereich: 2 - 150 °C
• Sollwertbereich: 1 - 5 bar
• Bauhöhe: 180
• Werkstoffgüte Ventilgehäuse: Bronze (RG5)

Der Danfoss Druckminderer AVD 15 bietet eine zuverlässige und wartungsarme Lösung für die Druckregelung in anspruchsvollen Heiz- und Kühlsystemen. Seine robuste Bauweise aus hochwertigen Materialien wie Rotguss und Edelstahl, kombiniert mit einem präzisen Sollwertbereich von 1 bis 5 bar und einer hohen Druckstufe von PN 25, macht ihn zu einer langlebigen Komponente für Fernwärmeanlagen und ähnliche Anwendungen.
