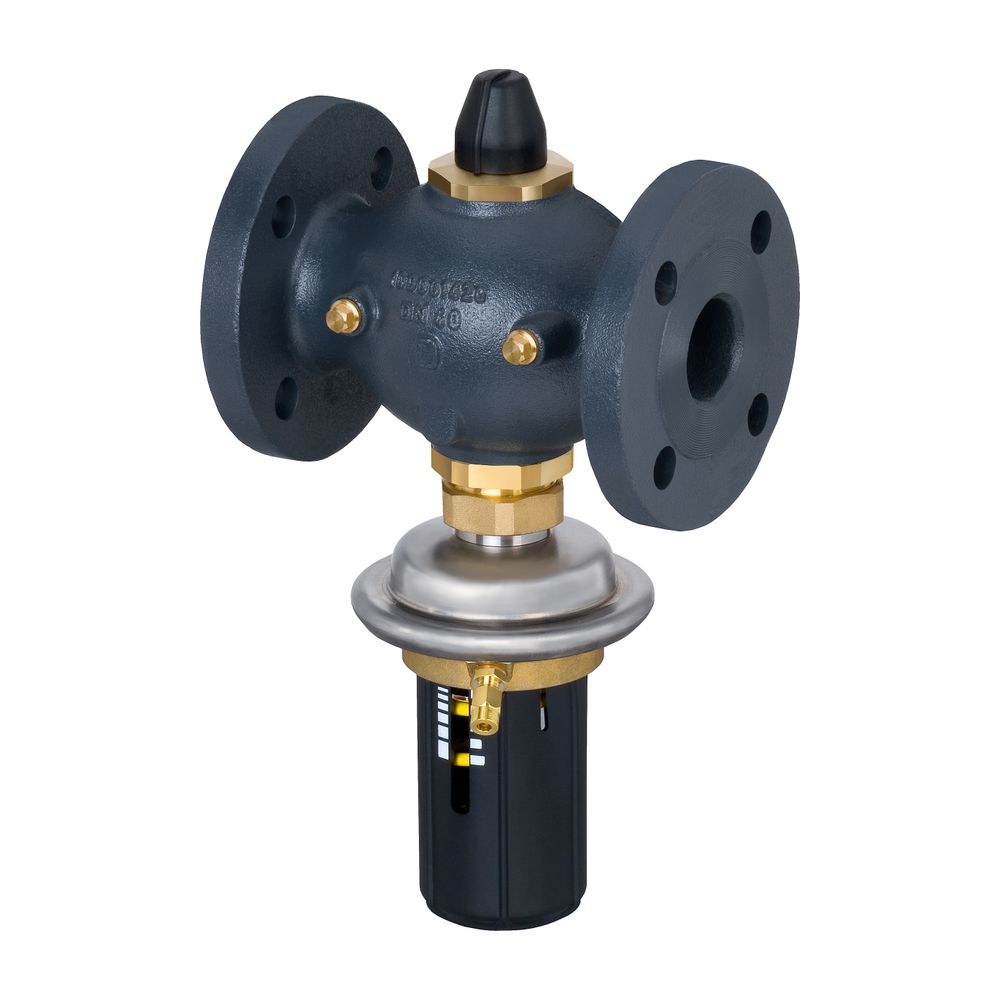

Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 50, Kvs 25, 0,0,1-1,0 bar, mit Flansch

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 50 mit Flansch ist ein selbsttätiger Regler, der speziell für den Einbau im Rücklauf von Fernwärmeanlagen konzipiert wurde. Mit einem Kvs-Wert von 25,0 m³/h und einem einstellbaren Differenzdruckbereich von 0,2 bis 1,0 bar sorgt dieses Gerät für eine präzise Steuerung. Es ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet und kann in einem Temperaturbereich von 2 bis 150 °C eingesetzt werden.

Wie funktioniert der Danfoss AVPB Differenzdruckregler?

Der AVPB ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der bei steigendem Differenzdruck oder Überschreitung des eingestellten maximalen Volumenstroms schließt. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit Stellmembrane und einem Handgriff zur Einstellung des Differenzdrucksollwerts. Die Ausführung AVPB-F mit festem Sollwert wird ohne Handgriff geliefert.

Aus welchen Materialien besteht der Regler?

Das Ventilgehäuse des Danfoss AVPB besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Ventilsitz und Ventilkegel sind aus Edelstahl (W.-Nr. 1.4571 bzw. 1.4404) gefertigt. Eine Kegeldichtung aus EPDM und eine gewebeverstärkte EPDM-Membrane im Stellantrieb aus Edelstahl (W.Nr.1.4301) und entzinkungsbeständigem CuZn36Pb2As sichern die Dichtheit und Langlebigkeit des Systems.

Für welche Medien und Temperaturbereiche ist der AVPB geeignet?

Der Regler ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser bis zu 30 % Glykolanteil ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 und 150 °C, was ihn für vielfältige Anwendungen in Fernwärmeanlagen und ähnlichen Systemen qualifiziert.

Welche Anschlussarten und Druckstufen sind verfügbar?

Der AVPB verfügt über Flanschanschlüsse nach DIN 2501-C und ist für einen Nenndruck von PN 25 ausgelegt. Der maximale Differenzdruck beträgt 16 bar bei 20 °C. Der Volumenstrom kann im Bereich von 1,0 bis 12,0 m³/h begrenzt werden, wobei ein maximaler Volumenstrom von 15,0 m³/h möglich ist.

Technische Daten

• Nennweite: DN 50
• Anschluss: Flansch nach DIN 2501-C
• Kvs-Wert: 25,0 m³/h
• Nenndruck: PN 25
• Max. Differenzdruck bei 20 °C: 16 bar
• Volumenstrombereich: 1,0 - 12,0 m³/h
• Maximaler Volumenstrom: 15,0 m³/h
• Sollwert Differenzdruck: 0,2 - 1,0 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Bauhöhe: 228 mm

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 50 bietet eine zuverlässige Lösung für die präzise Steuerung von Heiz- und Kühlwasser in Fernwärmeanlagen. Mit seinem robusten Sphärogussgehäuse, dem Kvs-Wert von 25,0 m³/h und dem einstellbaren Differenzdruckbereich von 0,2 bis 1,0 bar trägt er maßgeblich zur Effizienz und Stabilität des Systems bei.
