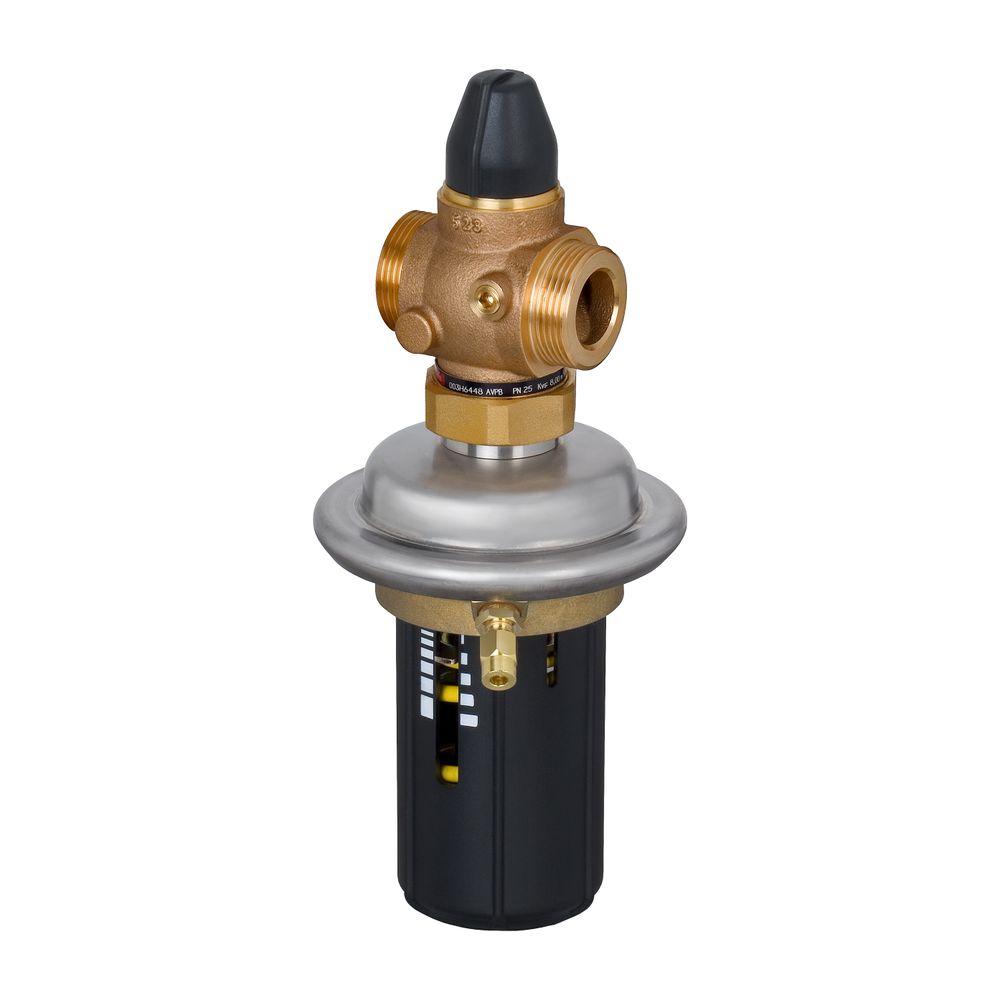

Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB, DN 15, Kvs 2,5m3/h, 0,1-1,0 bar, PN 25, G 3/4" AG, 003H6445

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 15 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Mit einem Kvs-Wert von 2,5 m³/h und einem einstellbaren Differenzdruckbereich von 0,2 bis 1,0 bar regelt das Gerät den Volumenstrom zuverlässig und schützt das System vor Überdruck. Der Regler eignet sich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil und einem Temperaturbereich von 2 bis 150 °C. Die Nennweite beträgt DN 15, der Anschluss erfolgt über ein Außengewinde G 3/4" A, und das Ventil ist für einen Nenndruck von PN 25 ausgelegt.

Wie funktioniert der Differenzdruckregler AVPB?

Der AVPB ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der im Rücklauf installiert wird. Er schließt das Ventil bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Das Ventil besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Stellantrieb mit Stellmembrane und einem Handgriff zur Einstellung des Differenzdrucksollwerts. Bei der Ausführung AVPB-F mit festem Sollwert ist kein Handgriff vorhanden.

Für welche Medien und Temperaturbereiche ist der AVPB geeignet?

Der Regler ist für Zirkulationswasser und glykolhaltiges Wasser mit einem Anteil von bis zu 30 % Glykol ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 °C und 150 °C, was den Einsatz in verschiedenen Fernwärmeanlagen ermöglicht.

Aus welchen Materialien besteht der AVPB?

Das Ventilgehäuse ist aus Rotguss (Bronze, CuZn36Pb2, RG5) gefertigt. Der Ventilsitz besteht aus Edelstahl (Werkstoffnummer 1.4571), der Ventilkegel aus Messing (CuZn40Pb2) mit einer Kegeldichtung aus EPDM. Der Stellantrieb ist aus Edelstahl (Werkstoffnummer 1.4301) und entzinkungsbeständigem CuZn36Pb2As gefertigt. Die Membrane besteht ebenfalls aus EPDM.

Welche Anschlussarten und Nenndruckstufen sind verfügbar?

Der AVPB verfügt über Außengewindeanschlüsse nach DIN ISO 228/1 mit der Größe G 3/4" A. Die Nennweite beträgt DN 15, und der Regler ist für einen Nenndruck von PN 25 ausgelegt. Die maximale Druckdifferenz bei 20 °C beträgt 20 bar.

Welche Volumenstrombereiche und Einstellwerte sind möglich?

Der Volumenstrombereich liegt zwischen 0,1 und 1,4 m³/h, wobei der maximale Volumenstrom 1,6 m³/h beträgt. Der Differenzdruck-Sollwert ist einstellbar im Bereich von 0,2 bis 1,0 bar. Für die Ausführung mit festem Sollwert (AVPB-F) ist der Differenzdruck auf 0,5 bar festgelegt.

Technische Daten

• Nenndurchmesser: DN 15
• Kvs-Wert: 2,5 m³/h
• Anschluss: Außengewinde G 3/4" A
• Nenndruck: PN 25
• Max. Druckunterschied bei 20 °C: 20 bar
• Volumenstrombereich: 0,1 - 1,4 m³/h
• Maximaler Volumenstrom: 1,6 m³/h
• Sollwert Differenzdruck: 0,2 - 1,0 bar
• Mediumtemperatur: 2 - 150 °C
• Werkstoff Gehäuse: Bronze (Rg 5)

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 15 bietet eine zuverlässige und präzise Regelung für Fernwärmeanlagen. Mit seinem robusten Design, dem Kvs-Wert von 2,5 m³/h und dem breiten Temperaturbereich von 2 bis 150 °C ist er eine effiziente Lösung zur Sicherstellung konstanter Betriebsbedingungen und zur Optimierung des Energieverbrauchs in Heiz- und Kühlsystemen.
