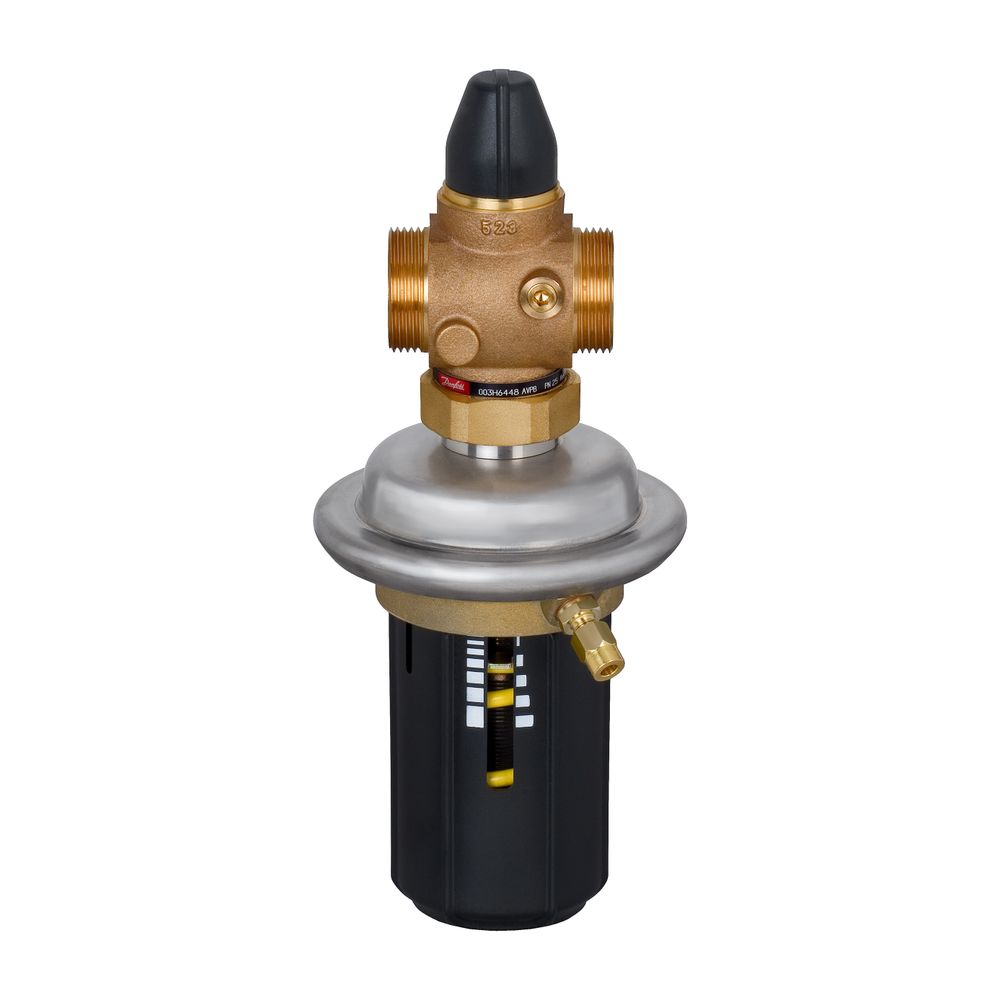

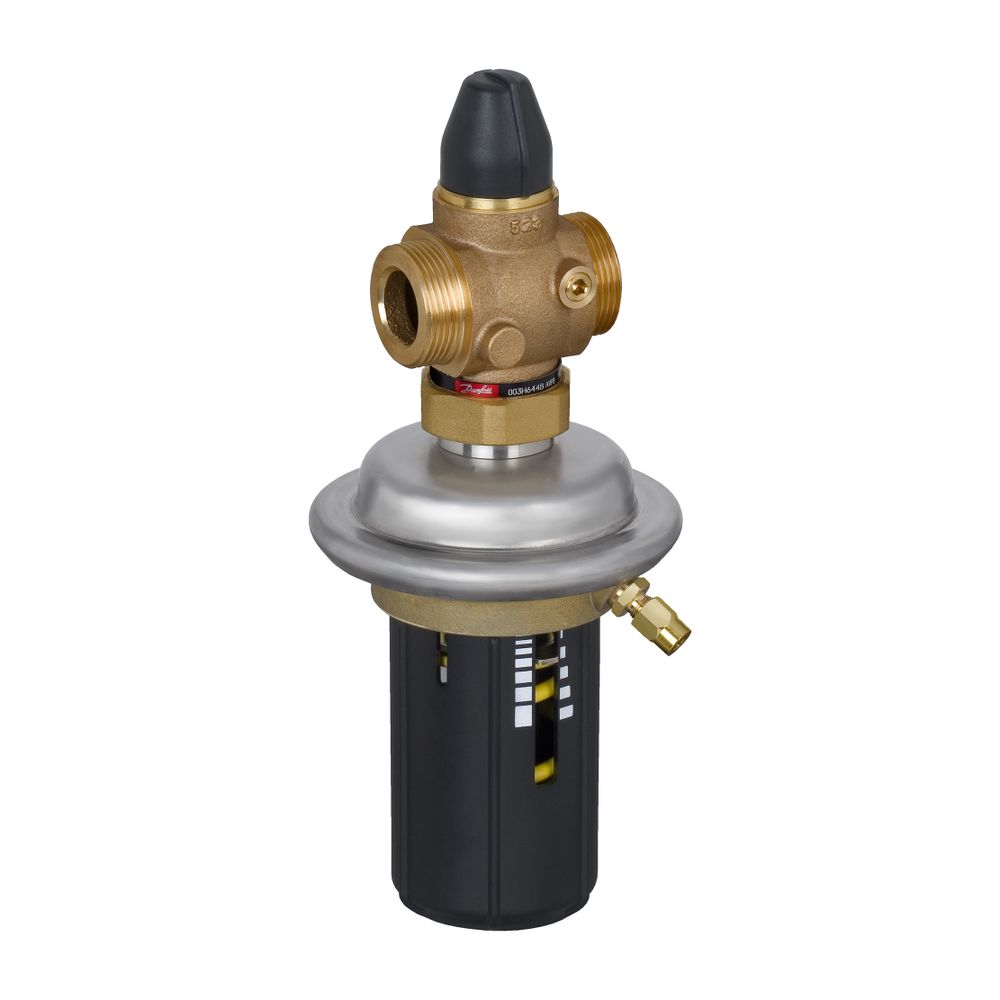

Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB, DN 25, Kvs 8m3/h, 0,0,1-1,0 bar, PN 25, G 1 1/4" AG, 003H6448

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 25 ist eine selbsttätige Lösung für die präzise Regelung von Differenzdruck und Volumenstrom in Fernwärmeanlagen sowie Systemen mit Heiz- und Kühlwasser, das bis zu 30 % Glykolanteil enthält. Dieses Modell mit der Nennweite DN 25 und einem Kvs-Wert von 8,0 m³/h ist für den Einbau im Rücklauf konzipiert. Der Regler schließt zuverlässig bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Der Anschluss erfolgt über Außengewinde G 1 1/4" A, und der Nenndruck beträgt PN 25.

Wie funktioniert der Danfoss AVPB Differenzdruckregler?

Der AVPB ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der im Rücklauf installiert wird. Er schließt das Ventil bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Das Regelventil ist mit einer einstellbaren Volumenstrombegrenzung ausgestattet und wird über einen Stellantrieb mit Stellmembrane betätigt. Der Sollwert für den Differenzdruck ist im Bereich von 0,2 bis 1,0 bar einstellbar, was eine flexible Anpassung an unterschiedliche Systemanforderungen ermöglicht.

Welche Materialien stellen die Langlebigkeit des AVPB sicher?

Das Ventilgehäuse des Danfoss AVPB besteht aus robustem Rotguss CuZn36Pb2 (RG5). Der Ventilsitz ist aus Edelstahl (Werkstoffnummer 1.4571) und der Ventilkegel aus Messing (CuZn40Pb2) gefertigt. Eine EPDM-Kegeldichtung sorgt für eine zuverlässige Abdichtung. Der Stellantrieb ist aus Edelstahl (Werkstoffnummer 1.4301) und entzinkungsbeständigem CuZn36Pb2As hergestellt, die Membrane besteht ebenfalls aus EPDM. Diese Materialkombination ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser bis zu 30 % bei Temperaturen von 2 bis 150 °C ausgelegt.

Für welche Anwendungen ist der AVPB geeignet?

Der Regler ist für den Einsatz mit Heiz- und Kühlwasser ausgelegt, das bis zu 30 % Glykol enthalten kann. Der zulässige Temperaturbereich liegt zwischen 2 und 150 °C, was den AVPB für vielfältige Anwendungen in Fernwärmesystemen qualifiziert. Die Installation erfolgt im Rücklauf über einen G 1 1/4" A Außengewindeanschluss gemäß DIN ISO 228/1.

Welche technischen Leistungsdaten sind für den AVPB relevant?

Der AVPB ist für einen Nenndruck von PN 25 ausgelegt und kann einem maximalen Differenzdruck von 20 bar bei 20 °C standhalten. Der maximale Volumenstrom beträgt 4,5 m³/h, wobei der Volumenstrombereich zwischen 0,25 und 3,5 m³/h liegt. Der einstellbare Differenzdruck-Sollwert liegt zwischen 0,2 und 1,0 bar. Die Bauhöhe des Reglers beträgt 175 mm.

Technische Daten

• Nennweite: DN 25
• Anschluss: G 1 1/4" A Außengewinde
• Kvs-Wert: 8,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar
• Volumenstrom max.: 4,5 m³/h
• Volumenstrombereich: 0,25 bis 3,5 m³/h
• Sollwert Differenzdruck: 0,2 bis 1,0 bar
• Temperaturbereich Medium: 2 bis 150 °C
• Werkstoff Gehäuse: Rotguss (CuZn36Pb2)
• Bauhöhe: 175 mm

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 25 bietet eine zuverlässige und präzise Regelung für anspruchsvolle Anwendungen in Fernwärme- und Heiz-/Kühlsystemen. Mit seinem robusten Rotgussgehäuse, dem Kvs-Wert von 8,0 m³/h und einem einstellbaren Differenzdrucksollwert von 0,2 bis 1,0 bar trägt dieses Gerät maßgeblich zur Effizienz und Stabilität der Anlage bei. Die einfache Installation und die hohe Materialbeständigkeit machen ihn zu einer langlebigen Komponente für den professionellen Einsatz.
