Wolf Anschluss-Set DN 60-B23 DN 60 im Schacht, Abdeckung Edelstahl

Das Wolf Anschluss-Set DN 60-B23 ist ein Abgassystem mit einem Durchmesser von 60 mm, das speziell für den Anschluss von Brennwertthermen im Schacht konzipiert ist. Es eignet sich für raumluftabhängige und raumluftunabhängige Installationen und verfügt über eine Schachtabdeckung aus Edelstahl mit integrierter Luft- und Abgasführung sowie einem Mündungsstück.

Wie ist das Wolf Anschluss-Set DN 60-B23 aufgebaut?

Das Set besteht aus einem Zuluftgitter, zwei Abgasrohren mit Längen von 250 mm und 500 mm, einem Revisionsbogen mit 87 Grad für den Anschluss an die Brennwerttherme, einer Rosette sowie einem Stützbogen mit 87 Grad inklusive Auflageschiene. Zusätzlich sind ein Revisionsstück und vier Abstandhalter enthalten, die eine korrekte Positionierung der Bauteile ermöglichen. Die Schachtabdeckung aus Edelstahl schützt den Schacht und unterstützt die sichere Ableitung der Verbrennungsgase.

Für welche Einsatzbereiche ist das Anschluss-Set geeignet?

Das Anschluss-Set ist für den Einsatz in Schacht- und Kamineinsätzen vorgesehen und unterstützt sowohl raumluftabhängige als auch raumluftunabhängige Betriebsarten. Es ist kompatibel mit verschiedenen Wolf Brennwertthermen und ermöglicht eine sichere Abgasführung bei einer maximalen Mediumtemperatur von 120 °C im Dauerbetrieb.

Welche Besonderheiten bietet die Schachtabdeckung aus Edelstahl?

Die Schachtabdeckung ist aus robustem Edelstahl gefertigt und verfügt über eine integrierte Luft- und Abgasführung sowie ein Mündungsstück, was die Montage vereinfacht und die Dichtigkeit des Systems unterstützt. Sie schützt den Schacht vor Witterungseinflüssen und sorgt für eine ansprechende Optik.

Wie wird das Anschluss-Set montiert und unterstützt?

Vier Abstandhalter sorgen für die korrekte Positionierung der Rohre und Bauteile im Schacht. Der Stützbogen mit Auflageschiene dient als Stützvorrichtung, kann aber bei Bedarf durch ein Abgasrohr entsprechender Länge ersetzt werden. Die einwandige Verbindungsleitung ermöglicht eine einfache und sichere Verbindung der Komponenten.

Technische Daten

• Durchmesser einwandiges System: 60 mm
• Maximale Mediumtemperatur (Dauerbetrieb): 120 °C
• Abgasrohrlängen: 250 mm und 500 mm
• Revisionsbogen: 87 Grad
• Stützbogen: 87 Grad mit Auflageschiene
• Abstandhalter: 4 Stück
• Material Schachtabdeckung: Edelstahl
• Ausführung: raumluftabhängig oder raumluftunabhängig
• Verwendung: Schacht - Kamineinsatz

Das Wolf Anschluss-Set DN 60-B23 bietet eine umfassende Lösung für den sicheren Anschluss von Brennwertthermen im Schacht. Mit seinen robusten Komponenten, der Edelstahlabdeckung und der flexiblen Ausführung für raumluftabhängigen oder -unabhängigen Betrieb stellt es eine zuverlässige Wahl dar. Die technischen Eigenschaften wie der 60 mm Durchmesser und die maximale Mediumtemperatur von 120 °C unterstützen eine effiziente und sichere Abgasführung.

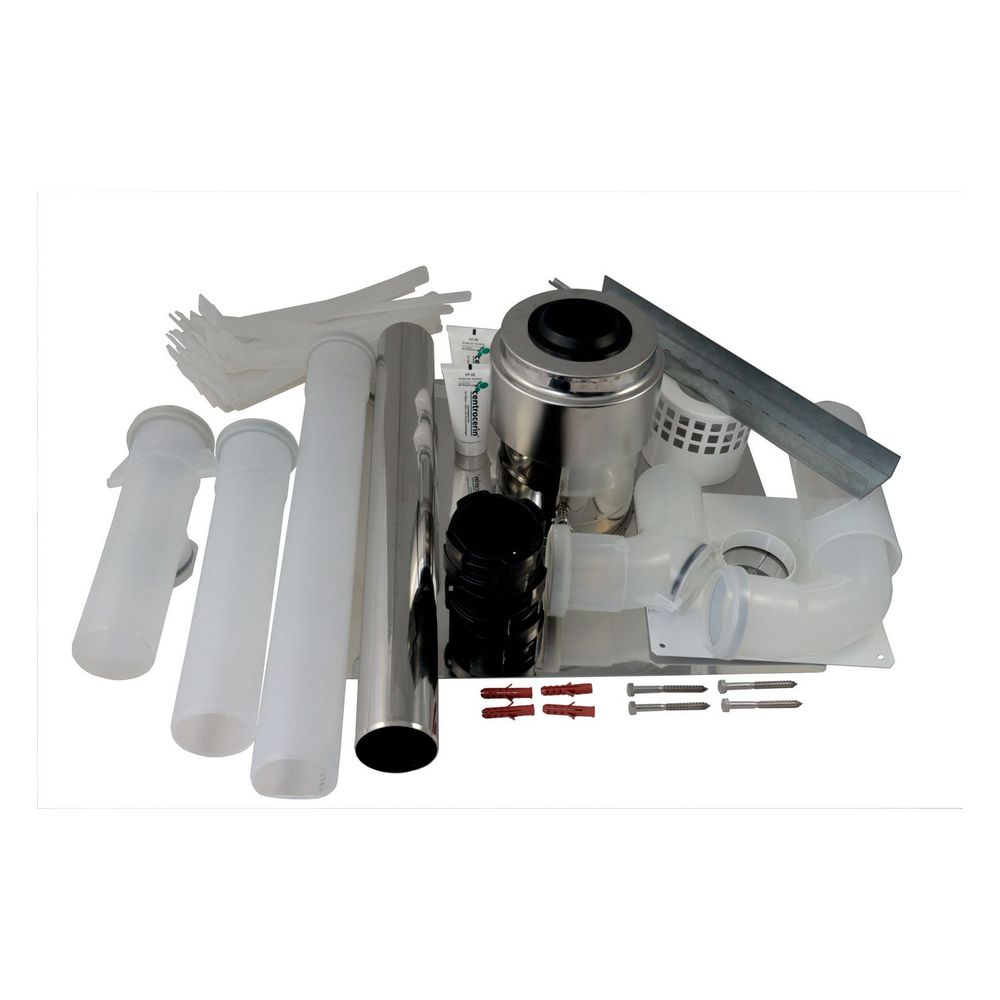

Lieferumfang

• 1x Zuluftgitter
• 1x Abgasrohr DN60 Länge 250 mm
• 1x Revisionsbogen 87° für Anschluss an Brennwerttherme
• 1x Abgasrohr DN60 Länge 500 mm
• 1x Rosette
• 1x Stützbogen 87° inkl. Auflageschiene
• 1x Revisionsstück
• 4x Abstandhalter
• 1x Schachtabdeckung aus Edelstahl
