Wolf Anschluss-Set DN 80-B23 DN 80 im Schacht, Abdeckung Edelstahl

Das Wolf Anschluss-Set DN 80-B23 DN 80 im Schacht mit Edelstahlabdeckung ist ein umfassender Bausatz für den Anschluss von Brennwertthermen. Es eignet sich für den Einsatz in Schacht- und Kamineinsätzen und verfügt über eine einwandige Verbindungsleitung mit einem Durchmesser von 80 mm. Die Schachtabdeckung aus Edelstahl ist mit einer integrierten Luft- und Abgasführung ausgestattet und ermöglicht eine sichere Ableitung der Abgase bei einer maximalen Mediumtemperatur von 120 °C.

Wie ist das Anschluss-Set aufgebaut?

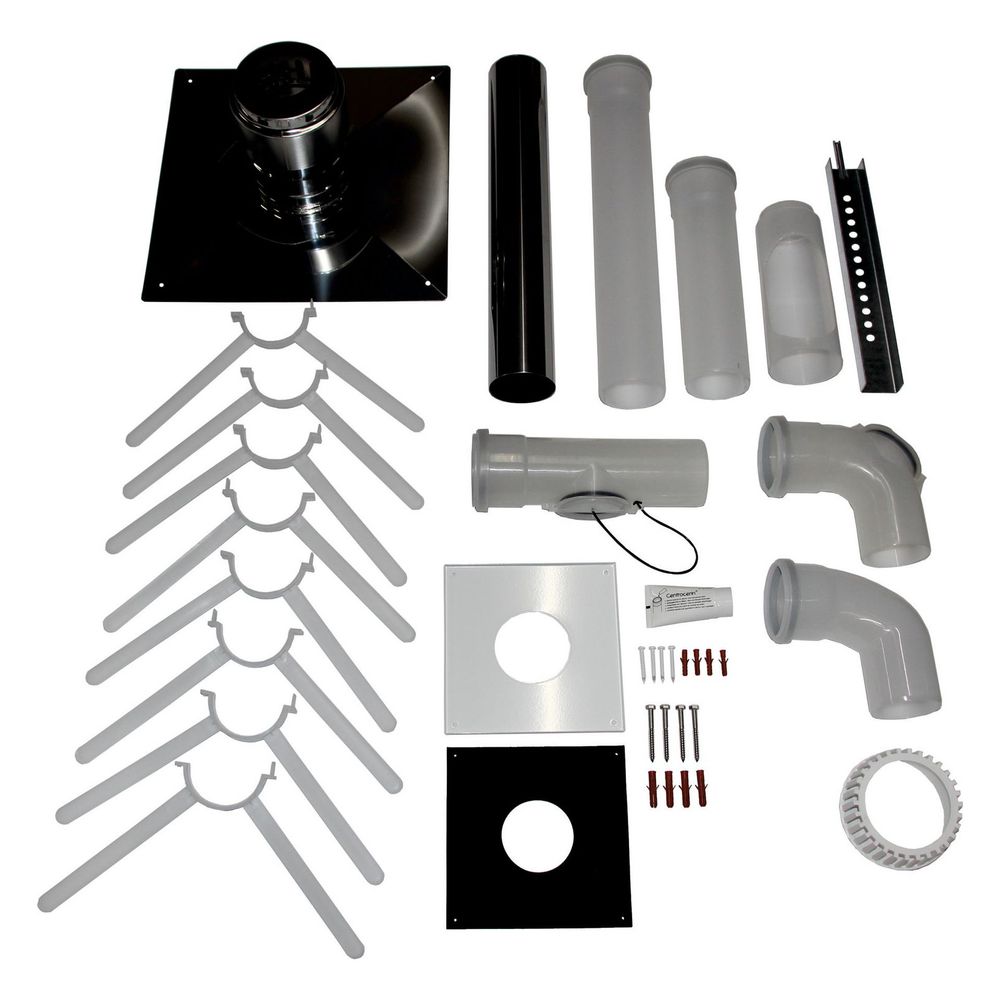

Das Set besteht aus einem Revisionsbogen mit 87° Winkel und DN80 Anschluss, einem 500 mm langen Abgasrohr DN80, einer Rosette, einem Stützbogen mit 87° inklusive Auflageschiene, einem Revisionsstück sowie vier Abstandhaltern. Die Schachtabdeckung aus Edelstahl mit integrierter Luft- und Abgasführung schützt den Schacht und unterstützt die Funktion des Systems. Alternativ kann anstelle der Auflageschiene ein Abgasrohr mit entsprechender Länge als Stützvorrichtung verwendet werden.

Für welche Systeme ist das Anschluss-Set geeignet?

Das Anschluss-Set ist für Brennwertthermen mit einem einwandigen Abgasrohr DN80 konzipiert. Bei Anschluss an Systeme mit DN60/100 ist eine zusätzliche Reduzierung von DN80/125 auf DN60/100 (Artikelnummer 2651951) erforderlich. Für Brennwertgeräte der Baureihen CGB-2 bis 24 kW ist bei Anschluss an DN80/125-Systeme ein Übergang von DN60/100 auf DN80/125 (Artikelnummer 2651733) notwendig. Diese Anpassungen ermöglichen die Kompatibilität mit verschiedenen Systemgrößen.

Welche Funktionen erfüllt die Schachtabdeckung?

Die Schachtabdeckung aus Edelstahl schützt den Schacht vor Witterungseinflüssen und sorgt für eine integrierte Luft- und Abgasführung. Diese Kombination unterstützt die sichere Ableitung der Abgase und die Zufuhr von Verbrennungsluft, was für den effizienten Betrieb der Brennwerttherme wichtig ist. Die robuste Ausführung aus Edelstahl ermöglicht eine lange Lebensdauer und Korrosionsbeständigkeit.

Technische Daten

• Durchmesser einwandiges System: 80 mm
• Maximale Mediumtemperatur (Dauerbetrieb): 120 °C
• Länge Abgasrohr: 500 mm
• Winkel Revisionsbogen: 87°
• Anzahl Abstandhalter: 4 Stück
• Material Schachtabdeckung: Edelstahl
• Verwendung: Schacht - Kamineinsatz
• Ausführung Verbindungsleitung: einwandig
• Mit Grundplatte: ja
• Mit Schacht-/Kaminabdeckung: ja

Das Wolf Anschluss-Set DN 80-B23 bietet eine zuverlässige und robuste Lösung für den Anschluss von Brennwertthermen in Schächten. Die Kombination aus Revisionsbogen, Abgasrohr, Stützbogen und Edelstahlabdeckung mit integrierter Luft- und Abgasführung ermöglicht eine sichere Funktion bei einer maximalen Mediumtemperatur von 120 °C.
