Wolf Revisionsbogen einwandig 87 Grad, Polypropylen
9 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Ausführung
2651906
24,40 €
22 - 32 Werktage
DN 60
Standard
2651514
24,40 €
2 - 3 Werktage
DN 80
Standard

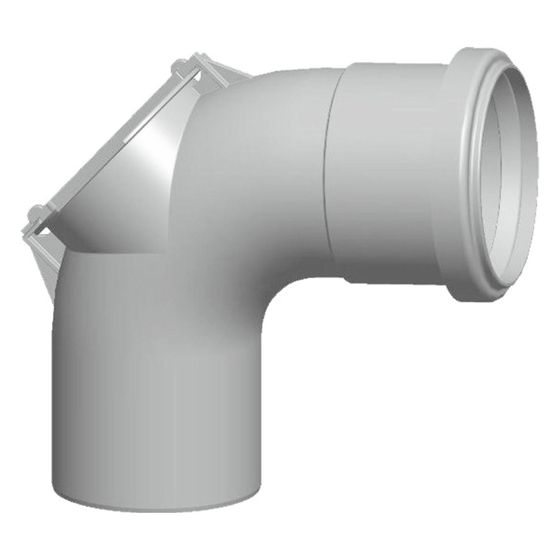

2651571
39,40 €
2 - 3 Werktage
DN 110
Standard

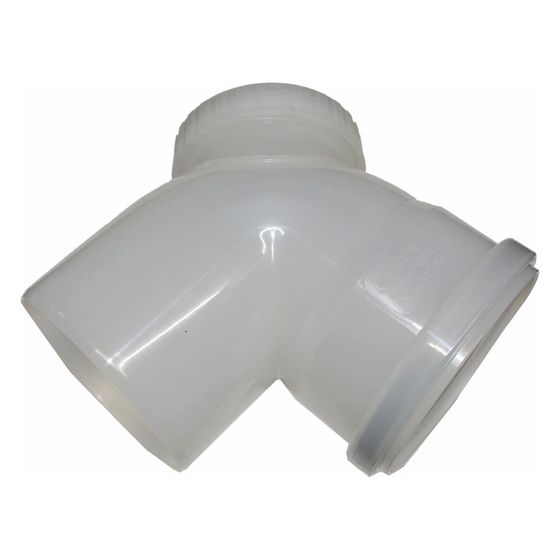

2651864
51,10 €
22 - 32 Werktage
DN 125
Standard

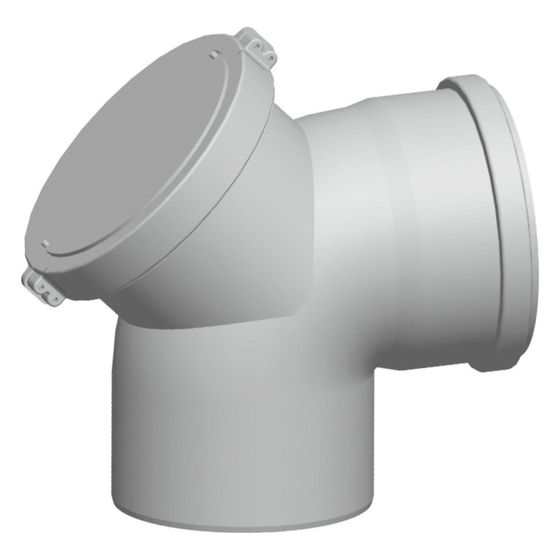

2651357
65,50 €
22 - 32 Werktage
DN 160
Standard

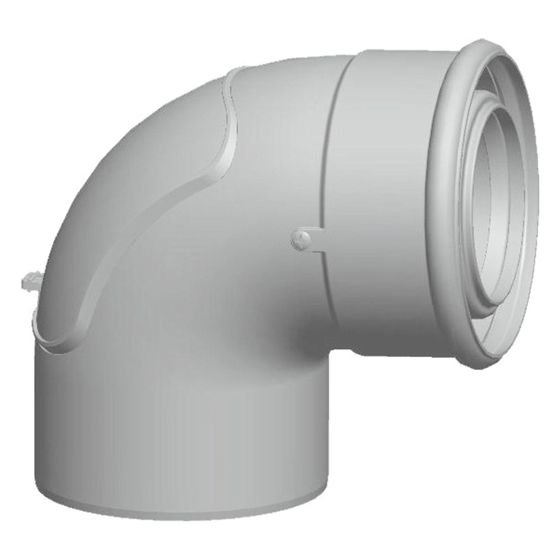

2651489
66,90 €
2 - 3 Werktage
DN 80 konzentrisch
Weiß, steckbar
2652019
174,80 €
1 - 3 Werktage
DN 200
Standard
Beschreibung

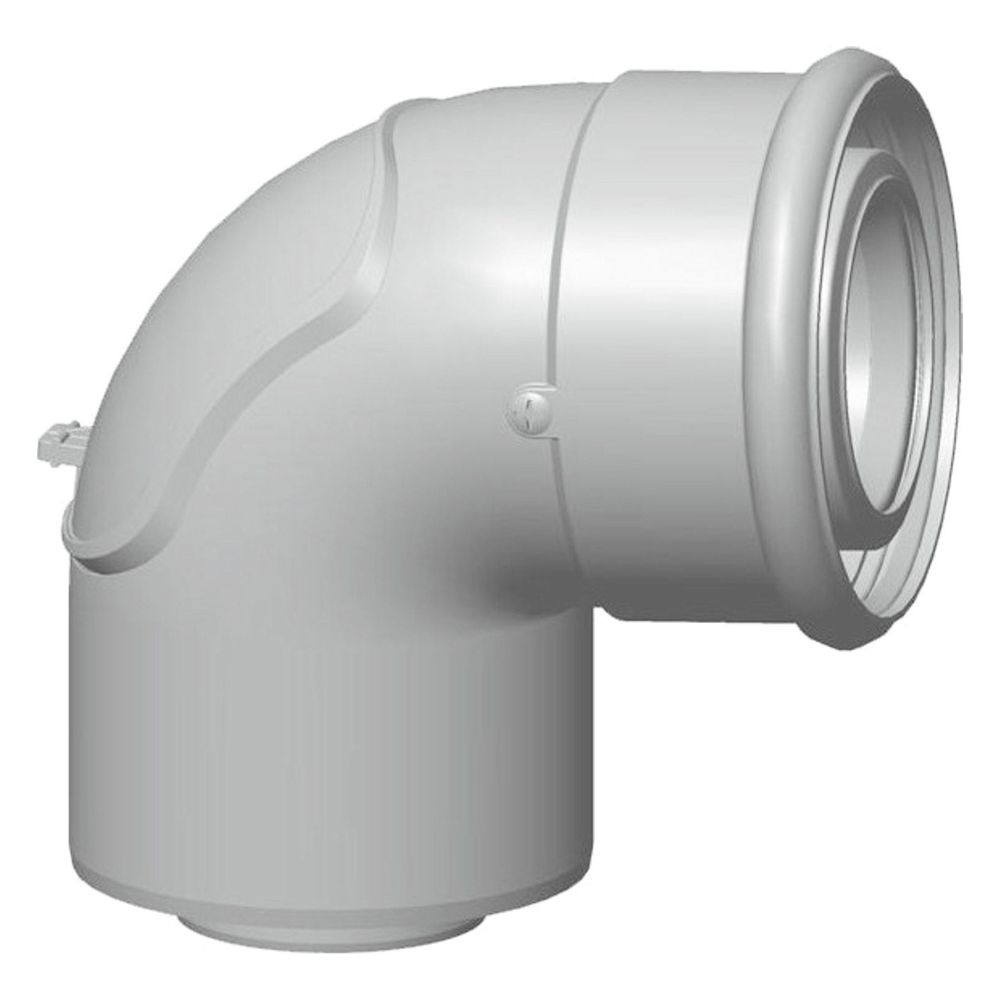

Wolf Revisionsbogen DN 60/100 konzentrisch 87 Grad, Polypropylen, Weiß
Der Wolf Revisionsbogen DN 60/100 konzentrisch mit einem Bogenwinkel von 87 Grad ist ein Bauteil aus Polypropylen und Aluminium für Abgassysteme in Brennwertanlagen. Das Produkt ist in Weiß (RAL 9016) gehalten und für den Dauerbetrieb mit Mediumtemperaturen bis 120 °C ausgelegt. Die integrierte Inspektionsöffnung mit Deckel ermöglicht eine einfache Wartung.
Wie ist der Wolf Revisionsbogen konstruiert?
Der Revisionsbogen besteht aus einem Innenrohr aus Polypropylen (PP) mit einer Wandstärke von 1,5 mm und einem beschichteten Außenrohr aus Aluminium. Die Verbindung der Außenrohre erfolgt über eine Muffe mit Abdichtung. Das Innenrohr ist mit einer schräg stehenden Lippenabdichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet, die eine sichere Abdichtung bei Überdruck und kondensierendem Betrieb sicherstellt.
Welche Funktionen und Eigenschaften bietet der Revisionsbogen?
Das Produkt ist für den Einsatz im Überdruckbetrieb sowie bei nass-kondensierendem Medium geeignet, jedoch nicht für Unterdruck oder trockene Bedingungen. Es verfügt über eine Inspektionsöffnung mit Deckel, die eine einfache Wartung und Kontrolle des Abgassystems ermöglicht. Spannband und Stütze sind nicht vorhanden.
Für welche Anwendungen ist der Wolf Revisionsbogen geeignet?
Der Revisionsbogen ist speziell für Luft- und Abgasführungen in Brennwertanlagen mit den Anschlussdurchmessern 60/100 mm konzipiert. Die konzentrische Bauweise und der 87-Grad-Bogenwinkel ermöglichen eine flexible Installation in Abgassystemen, die eine regelmäßige Inspektion erfordern.
Technische Daten
- Bogenwinkel: 87 Grad
- Anschlussdurchmesser: 60/100 mm
- Material Innenrohr: Polypropylen (PP)
- Material Außenrohr: Aluminium, beschichtet
- Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Wandstärke Innenrohr: 1,5 mm
- Farbe: Weiß (RAL 9016)
- Maximale Mediumtemperatur (Dauerbetrieb): 120 °C
- Mit Inspektionsöffnung und Deckel: Ja
- Lippenstand: schräg
- Mit Lippenring: Ja
- Geeignet für: Überdruck, nass-kondensierend
Der Wolf Revisionsbogen DN 60/100 konzentrisch ist ein robustes und funktionales Bauteil für Abgassysteme in Brennwertanlagen. Mit seiner temperaturbeständigen Konstruktion und der integrierten Inspektionsöffnung unterstützt er eine sichere und wartungsfreundliche Installation. Die Kombination aus Polypropylen-Innenrohr und beschichtetem Aluminium-Außenrohr sorgt für Langlebigkeit und Zuverlässigkeit im Betrieb.
Technische Daten
| Hersteller-Warengruppe | Abgassysteme |
| Hersteller-Produktgruppe | Luft-/Abgasführung DN60/100 Brennwert |
| Hersteller-Artikelnummer | 2651730 |
| Hersteller | Wolf |
| Anzahl der Lippen | 1 |
| Artikelnummer | WOLF-2651730 |
| Durchmesser Anschluss 1 | 60/100 mm |
| Durchmesser Anschluss 2 | 60/100 mm |
| EAN-13 | 4045013085886 |
| Farbe | weiß |
| Form | Bogen |
| Gewicht | 0,612 kg |
| Material Außenrohr | Aluminium |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Material Innenrohr | Kunststoff |
| Max Mediumtemperatur (Dauerbetrieb) | 120 |
| Mit Inspektionsöffnung und Deckel | ja |
| Mit Lippenring | ja |
| Mit Messpunkten | nein |
| Mit Spannband | nein |
| Mit Stütze | nein |
| Nass (kondensierend) | ja |
| Negativ (Unterdruck) | nein |
| Oberflächenschutz Außenrohr | beschichtet |
| Positiv (Überdruck) | ja |
| Qualitätsklasse Innenrohr | Polypropylen (PP) |
| RAL-Nummer | 9016 |
| Stand der Lippen | schräg |
| Trocken (nicht kondensierend) | nein |
| Verbindung Außenrohr/Außenrohr | Muffe mit Abdichtung |
| Wanddicke Innenrohr | 1,5 |
| Winkel des Bogens | 87 |
| WEEE-Nr. | 82558211 |
