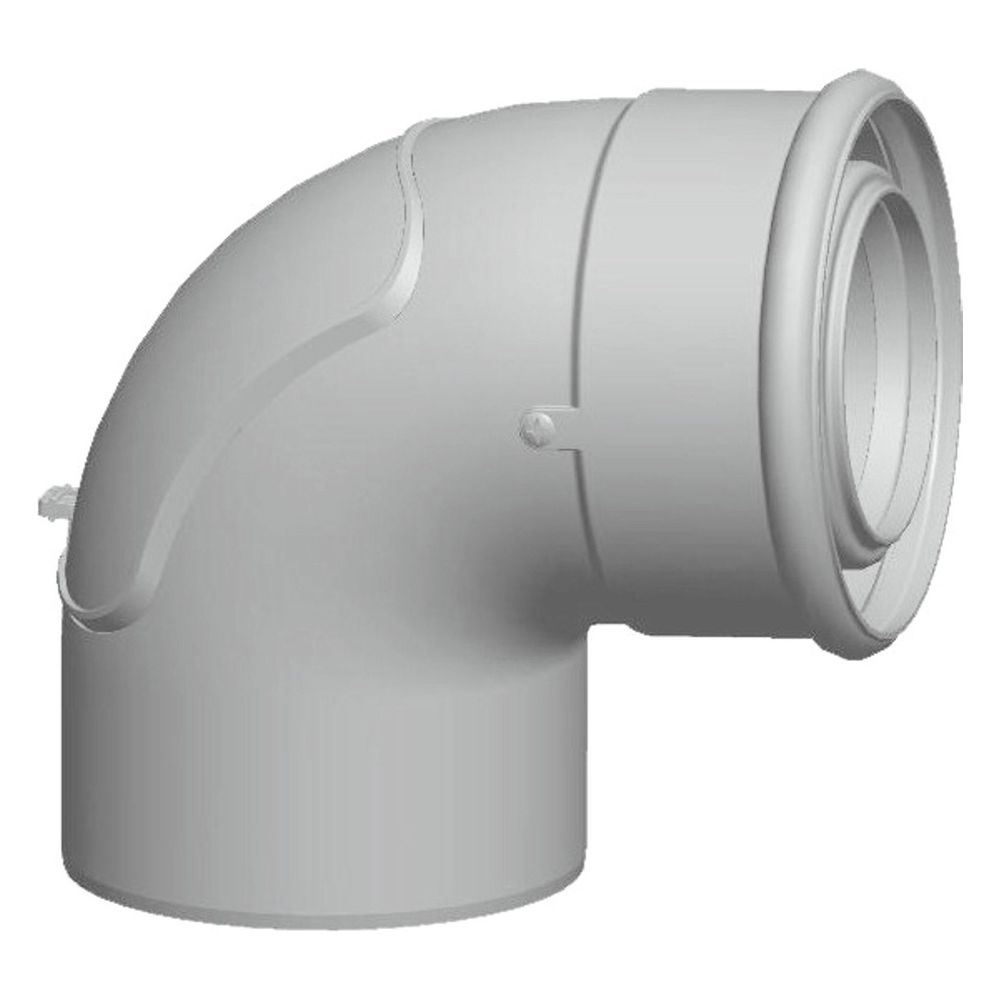

Wolf Revisionsbogen DN 80/125 konzentrisch 87 Grad, Polypropylen, Weiß

Der Wolf Revisionsbogen DN 80/125 konzentrisch mit einem Winkel von 87 Grad ist ein Bauteil aus Polypropylen und Aluminium, das für Abgassysteme in Brennwertanlagen konzipiert ist. Das weiße Inspektionsstück ermöglicht eine einfache Wartung und Kontrolle der Abgasanlage und ist für den Dauerbetrieb mit Mediumtemperaturen bis zu 120 °C geeignet.

Welche Funktion erfüllt der Wolf Revisionsbogen?

Der Revisionsbogen dient als Inspektionsstück in Abgassystemen und ermöglicht den Zugang zur Abgasanlage für Wartungs- und Kontrollzwecke. Durch den konzentrischen Aufbau mit einem Anschlussdurchmesser von 80/125 mm auf beiden Seiten ist eine einfache Integration in bestehende Systeme möglich. Der Bogen mit einem Winkel von 87 Grad sorgt für eine optimale Umlenkung der Abgase.

Aus welchen Materialien besteht der Revisionsbogen und wie ist er aufgebaut?

Das Innenrohr besteht aus Polypropylen (PP) mit einer Wanddicke von 1,5 mm, einem widerstandsfähigen Kunststoff, während das Außenrohr aus beschichtetem Aluminium gefertigt ist. Die Verbindung zwischen den Außenrohren erfolgt über eine Muffe mit Abdichtung. Die Dichtung besteht aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Das Bauteil verfügt über eine schräg stehende Lippenlippe mit einem Lippenring, die zur sicheren Verbindung beiträgt.

Für welche Betriebsbedingungen ist der Revisionsbogen geeignet?

Der Revisionsbogen ist für den Einsatz in kondensierenden (nassen) und überdruckbeständigen Abgassystemen ausgelegt. Er ist nicht für Unterdruck- oder trockene (nicht kondensierende) Betriebsbedingungen geeignet. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 120 °C, was den Einsatz in Brennwertanlagen ermöglicht.

Welche besonderen Ausstattungsmerkmale bietet das Produkt?

Das Produkt ist mit einer Inspektionsöffnung und einem Deckel ausgestattet, die eine einfache und sichere Kontrolle der Abgasanlage erlauben. Es verfügt über keine Messpunkte, Spannbänder oder Stützen. Die Farbe des Revisionsbogens ist Weiß (RAL 9016), was eine unauffällige Integration in die Umgebung ermöglicht.

Technische Daten

• Winkel des Bogens: 87 Grad
• Anschlussdurchmesser: 80/125 mm (konzentrisch)
• Material Innenrohr: Polypropylen (PP)
• Wanddicke Innenrohr: 1,5 mm
• Material Außenrohr: Aluminium, beschichtet
• Dichtung: EPDM (Ethylen-Propylen-Dien-Kautschuk)
• Max. Mediumtemperatur (Dauerbetrieb): 120 °C
• Mit Inspektionsöffnung und Deckel: ja
• Form: Inspektionsstück Bogen
• Farbe: Weiß (RAL 9016)
• Verbindung Außenrohr/Außenrohr: Muffe mit Abdichtung
• Länge Anschluss 1: 50 mm

Der Wolf Revisionsbogen DN 80/125 konzentrisch ist ein robustes und funktionales Bauteil für Abgassysteme, das durch seine Materialkombination aus Polypropylen und Aluminium sowie die Ausstattung mit Inspektionsöffnung und Deckel überzeugt. Mit einer maximalen Mediumtemperatur von 120 °C und der Eignung für kondensierende Betriebsbedingungen bietet er eine zuverlässige Lösung für die Wartung und Kontrolle von Brennwertanlagen.
