Wolf Luftverteiler flach mini 16-75 für CWL

Der Wolf Luftverteiler flach mini 16-75 für CWL ist ein vielseitiger Luftverteiler und Sammler aus Kunststoff, der speziell für den Anschluss von Rundkanälen mit 16 Abzweigen DN75 konzipiert ist. Er eignet sich für den Einsatz in Komfort-Wohnungs-Lüftungssystemen (CWL) und kann mit verschiedenen Adaptern auf Rundkanalsysteme DN 63, DN 90 sowie Flachkanäle 50x100 oder 50x140 umgerüstet werden. Typische Einsatzbereiche sind die Installation zwischen Sparren, in Betondecken, unter Decken oder an Wänden, auch als Eckversion mit 90°-Winkel.

Wie ist der Wolf Luftverteiler flach mini 16-75 aufgebaut und welche Anschlussmöglichkeiten bietet er?

Der Luftverteiler besteht aus robustem Polypropylen (PP) und verfügt über 16 Abzweige mit einem Nenndurchmesser von 75 mm, die als runde Luftkanäle ausgeführt sind. Die Hauptleitung kann über einen integrierten ISO-Rohranschluss mit Nennweiten von DN125 bis DN180 angeschlossen werden. Für flexible Systemanpassungen sind Adapter als Zubehör erhältlich, die den Anschluss an Rundkanäle DN 63, DN 90 sowie Flachkanäle 50x100 oder 50x140 ermöglichen. Eine Mischbelegung mit verschiedenen Kanaldimensionen ist ebenfalls möglich. Die Abzweigungen sind als Einsteck- oder Kanalenden ausgeführt, was eine einfache Montage unterstützt.

Welche Installationsmöglichkeiten und baulichen Eigenschaften besitzt der Luftverteiler?

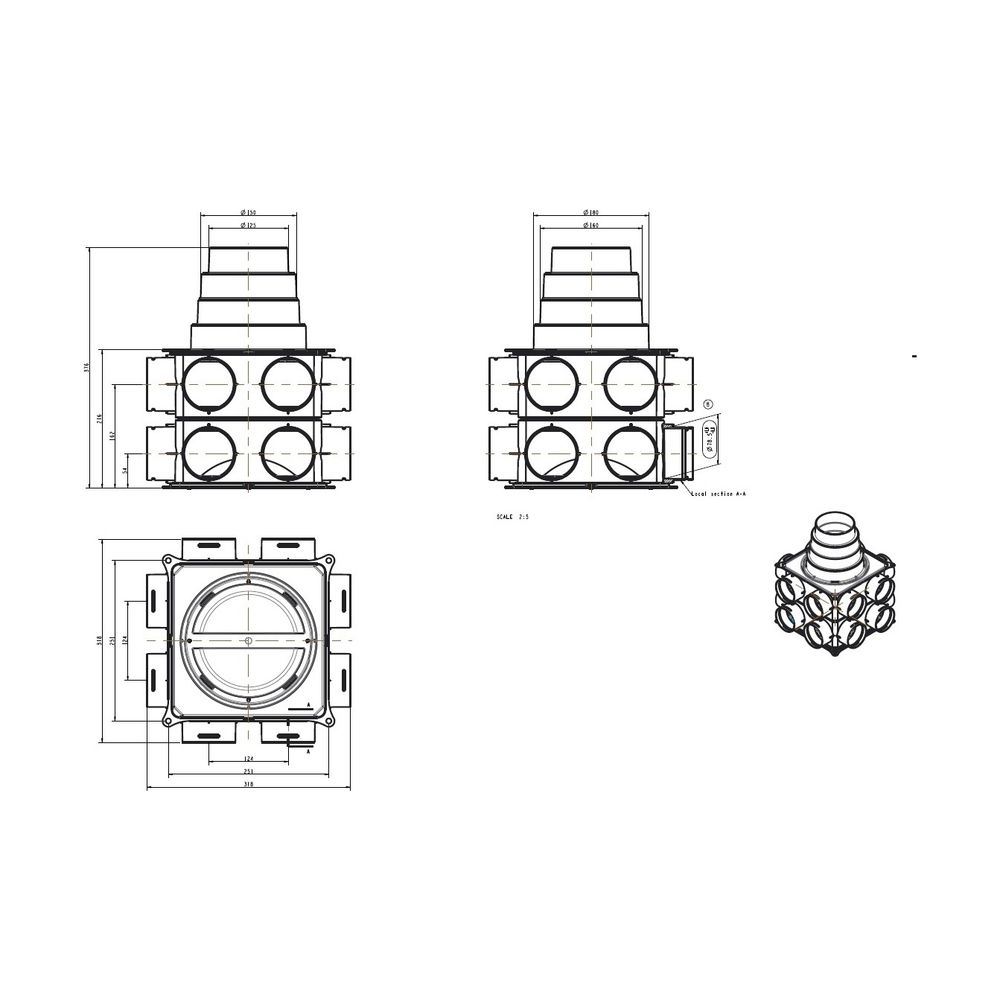

Der Luftverteiler ist für die Einbettung in Beton geeignet und kann zwischen Sparren, in Betondecken, unter Decken oder an Wänden installiert werden. Die flache Bauform mit den Maßen 318 mm Länge, 318 mm Breite und 216 mm Tiefe (ohne Geräteanschlussstutzen) ermöglicht eine platzsparende Integration in verschiedene Baustrukturen. Zudem ist eine Eckversion mit 90°-Winkel verfügbar, die flexible Einbaulösungen unterstützt.

Welche technischen Eigenschaften und Zertifizierungen zeichnen den Luftverteiler aus?

Das Gerät erreicht eine Systemdichtheit von plus/minus 2.000 Pa in Verbindung mit weiteren Komponenten und erfüllt die Dichtheitsklasse D nach DIN EN 12237 sowie ATC2 nach EN 16798-3. Das Brandverhalten entspricht der Klasse E nach EN 13501-1. Der Luftverteiler ist für Betriebstemperaturen von minus 20 bis plus 60 Grad Celsius ausgelegt. Das Material ist antistatisch, antimikrobiell und lebensmittelecht. Alle Eigenschaften wurden unabhängig vom TÜV Süd und ISEGA geprüft und zertifiziert. Eine Revisionsöffnung mit EPM-Dichtring ermöglicht Wartungszugang.

Wie unterstützt der Luftverteiler die Luftführung in Komfort-Wohnungs-Lüftungssystemen?

Der Luftverteiler ist sowohl für die Zufuhr als auch für die Abluft geeignet und sorgt für eine gleichmäßige Verteilung der Luftströme über die 16 Abzweige. Die Möglichkeit, verschiedene Kanalgrößen und -formen zu kombinieren, erlaubt eine flexible Anpassung an unterschiedliche Lüftungssysteme. Die antistatischen und antimikrobiellen Eigenschaften des Materials tragen zur hygienischen Luftführung bei.

Technische Daten

• Hersteller: Wolf GmbH
• Produktname: Luftverteiler flach mini 16-75 für CWL
• Material: Polypropylen (PP)
• Anzahl der Abzweige: 16
• Nennkanaldurchmesser Abzweige: 75 mm
• Nennkanaldurchmesser Hauptleitung: 125/150/160/180 mm
• Abmessungen (L x B x T): 318 x 318 x 216 mm (Tiefe ohne Geräteanschlussstutzen)
• Betriebstemperatur: -20 bis +60 °C
• Dichtheitsklasse: D nach DIN EN 12237 / ATC2 nach EN 16798-3
• Brandverhalten: Klasse E nach EN 13501-1
• Besonderheiten: Antistatisch, antimikrobiell, lebensmittelecht

Der Wolf Luftverteiler flach mini 16-75 für CWL bietet eine flexible und zuverlässige Lösung zur Luftverteilung in Komfort-Wohnungs-Lüftungssystemen. Mit 16 Abzweigen DN75, vielfältigen Anschlussoptionen und geprüften Materialeigenschaften unterstützt er eine effiziente und hygienische Luftführung bei Betriebstemperaturen von minus 20 bis plus 60 Grad Celsius.

Lieferumfang

• 1x Wolf Luftverteiler flach mini 16-75 für CWL
• 8x Verschlusskappen
