Wolf Luftverteiler flach mini DN 75 für CWL
3 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Anzahl der Anschlüsse
Beschreibung
Wolf Luftverteiler flach mini 8-75 für CWL
Der Wolf Luftverteiler flach mini 8-75 für CWL ist ein kompakter Luftverteiler und Sammler aus Kunststoff, der für den Anschluss von acht Rundkanälen mit einem Nenndurchmesser von 75 mm ausgelegt ist. Er eignet sich für Komfort-Wohnungs-Lüftungssysteme (CWL) und kann flexibel in Betondecken, unter Decken oder an Wänden installiert werden. Durch Zubehöradapter ist eine Umrüstung auf Rundkanäle DN 63, DN 90 sowie Flachkanäle 50x100 mm oder 50x140 mm möglich, was eine Mischbelegung verschiedener Kanaldimensionen erlaubt.
Wie ist der Wolf Luftverteiler flach mini 8-75 aufgebaut?

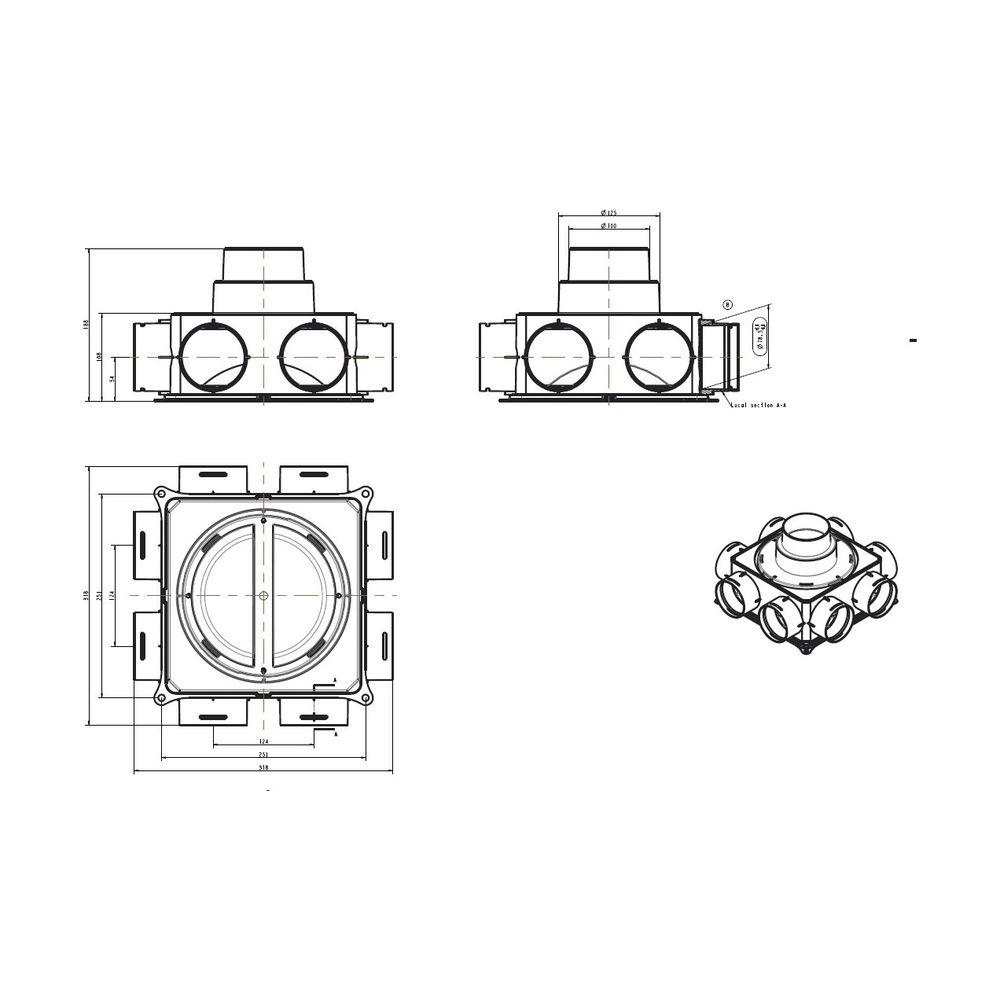

Der Luftverteiler besteht aus lebensmittelechtem Polypropylen (PP) mit antistatischen und antimikrobiellen Eigenschaften. Er verfügt über acht Abzweige DN 75 und vier Verschlusskappen zum sicheren Verschließen nicht genutzter Abzweige. Der Hauptkanalanschluss ist ein ISO-Rohranschluss mit einem Nenndurchmesser von 125 mm. Eine Revisionsöffnung mit EPM-Dichtring ermöglicht einfache Inspektion und Wartung. Die Maße betragen 318 mm Länge, 318 mm Breite und 108 mm Tiefe (ohne Geräteanschlussstutzen).
Welche Anschlussmöglichkeiten bietet der Luftverteiler?
Der Luftverteiler ist standardmäßig für Rundkanäle DN 75 ausgelegt. Mit separat erhältlichen Adaptern kann er auf Rundkanalsysteme DN 63 und DN 90 sowie Flachkanäle 50x100 mm oder 50x140 mm umgerüstet werden. Die Anschlüsse erfolgen als Einsteck- oder Kanalenden, was eine flexible und sichere Verbindung mit den Lüftungskanälen ermöglicht.
Für welche Einsatzbereiche und Installationsarten ist der Luftverteiler geeignet?
Der Luftverteiler kann in Betondecken eingebettet, unter der Decke montiert oder an der Wand befestigt werden. Eine Eckversion mit 90°-Winkel ist verfügbar, um sich an bauliche Gegebenheiten anzupassen. Das System ist für Luftzufuhr und Abluft geeignet und unterstützt verschiedene Lüftungskonzepte in Wohn- und Gewerbegebäuden.
Welche technischen Eigenschaften und Normen erfüllt der Luftverteiler?
Das System erreicht eine Dichtheit von plus/minus 2.000 Pa in Verbindung mit weiteren Komponenten und entspricht der Dichtheitsklasse D nach DIN EN 12237 sowie ATC2 nach EN 16798-3. Das Brandverhalten ist nach Klasse E gemäß EN 13501-1 klassifiziert. Die Betriebstemperatur liegt zwischen minus 20 und plus 60 Grad Celsius. Alle Eigenschaften wurden unabhängig vom TÜV Süd und ISEGA geprüft und zertifiziert.
Technische Daten
- Material: Polypropylen (PP)
- Anzahl der Abzweige: 8
- Nennkanaldurchmesser Abzweige: 75 mm
- Nenndurchmesser Hauptkanal: 100/125 mm
- Länge: 318 mm
- Breite: 318 mm
- Tiefe (ohne Geräteanschlussstutzen): 108 mm
- Dichtheitsklasse: D nach DIN EN 12237
- Brandverhalten: Klasse E nach EN 13501-1
- Betriebstemperatur: -20 bis +60 °C
Der Wolf Luftverteiler flach mini 8-75 für CWL überzeugt durch seine kompakte Bauweise, flexible Anschlussmöglichkeiten und geprüfte Qualität. Mit acht Abzweigen DN 75 und der Möglichkeit zur Anpassung an verschiedene Kanalgrößen ist er eine zuverlässige Komponente für moderne Lüftungssysteme. Die geprüfte Dichtheit und das antimikrobielle, lebensmittelechte Material sorgen für hygienische und sichere Luftverteilung in Wohn- und Gewerbeobjekten.
Lieferumfang
- 1x Wolf Luftverteiler flach mini 8-75 für CWL
- 4x Verschlusskappen
Technische Daten
| Hersteller-Warengruppe | Comfort-Wohnungs-Lüftung CWL |
| Hersteller-Produktgruppe | CWL - Zubehör |
| Hersteller-Artikelnummer | 2577835 |
| Hersteller | Wolf |
| Abluft | ja |
| Anschluss Abzweigungen | Einsteck-/Kanalende |
| Anschluss Hauptleitung | Einsteck-/Kanalende |
| Anschluss von unten | nein |
| Anzahl der Abzweige | 8 |
| Artikelnummer | WOLF-2577835 |
| Ausführung der Abzweigungen | Luftkanal rund |
| Ausführung des Gehäuses | Abzweigungsteil |
| Bauhöhe | 188 |
| Baulänge | 318 |
| EAN-13 | 4045013358973 |
| Einbettbar in Beton | ja |
| Gewicht | 1,309 kg |
| Luftzufuhr | ja |
| Länge | 318 |
| Mit Inspektionsöffnung und Deckel | ja |
| Nenndurchmesser Hauptkanal | 100/125 mm |
| Nennkanaldurchmesser Abzweigungen | 75 |
| Werkstoff | Kunststoff |
| Werkstoffgüte | Polypropylen (PP) |
| WEEE-Nr. | 82558211 |
