Wolf Luftverteiler DN 160 für CWL-F-300 9 Stutzen DN 75/63 mit 5 Rohrkappen

Der Wolf Luftverteiler DN 160 für CWL-F-300 ist ein kombinierter Luftverteiler und Sammler mit 18 Stutzen (jeweils 9 für Zu- und Abluft) in den Nennweiten DN 75 und DN 63. Das Gerät ist speziell für den Anschluss an das Rundkanalsystem und die Flachgeräte der Serie CWL-F-300 Excellent konzipiert. Die pulverbeschichtete Metallausführung in Weiß (RAL 9010) sorgt für eine langlebige und ansprechende Optik. Typische Einsatzbereiche sind Wohnraumlüftungen mit kontrollierter Be- und Entlüftung, bei denen eine effiziente Luftverteilung und Schalldämmung erforderlich sind.

Wie ist der Wolf Luftverteiler konstruiert und welche Anschlussmöglichkeiten bietet er?

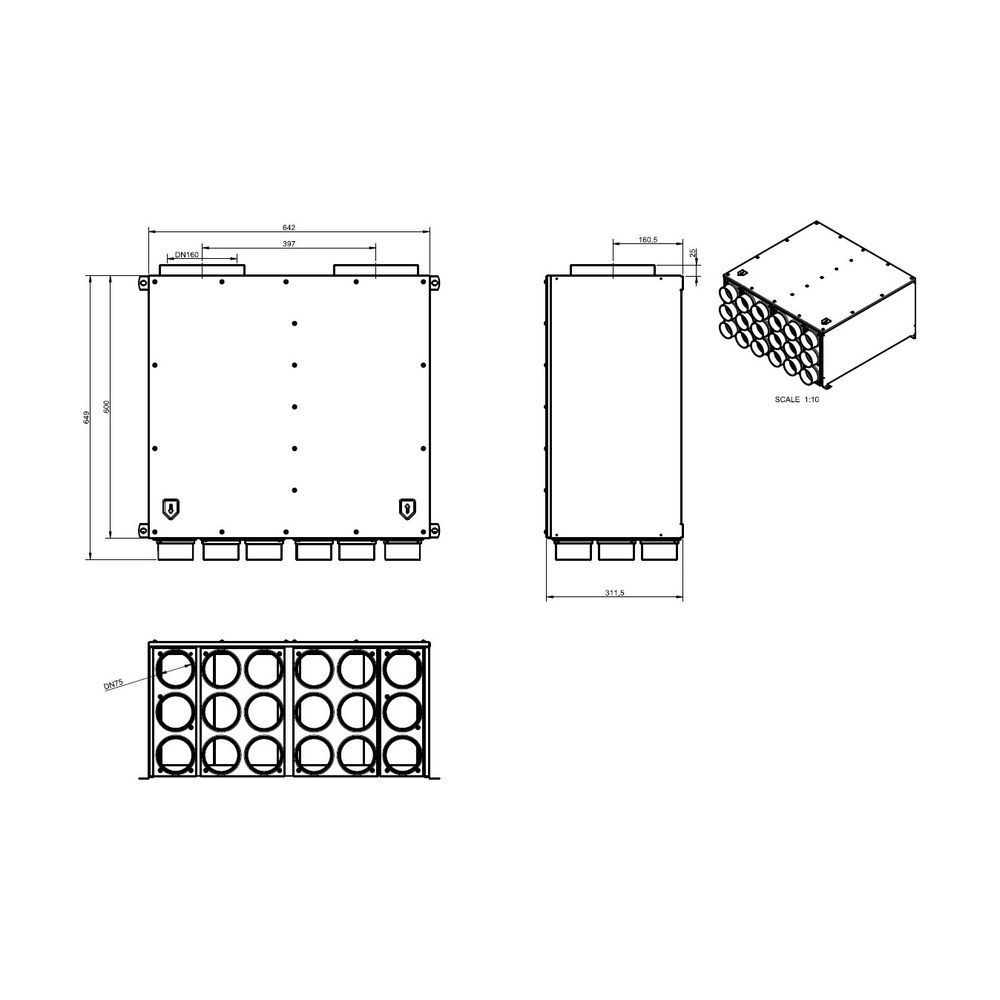

Der Luftverteiler verfügt über eine besonders flache Bauweise mit den Abmessungen 600 mm Länge, 642 mm Breite und 312 mm Höhe (ohne Stutzen). Er ist mit 18 runden Kanalanschlüssen ausgestattet, davon jeweils 9 Stutzen für Zuluft und Abluft in den Größen DN 75 und DN 63. Fünf Rohrkappen sind im Lieferumfang enthalten, um nicht genutzte Stutzen zu verschließen. Die Montage erfolgt direkt am Lüftungsgerät oder über Bundringe (Artikelnummer 1800444) an das ISO-Rohrsystem DN 160 oder andere kompatible Geräte. Für die Abdichtung sind Dichtringe in DN 75 bzw. DN 63 erforderlich.

Welche Funktion erfüllen die Schalldämmelemente im Luftverteiler?

Der Luftverteiler ist mit geschlossenporigen Schalldämmelementen ausgestattet, die gemäß DIN 1946-6 ausgeführt sind. Diese Elemente reduzieren die Übertragung von Geräuschen im Lüftungssystem und tragen so zu einem angenehmen Raumklima bei. Die Schalldämmung ist in das Metallgehäuse integriert, das pulverbeschichtet und somit widerstandsfähig gegen Korrosion ist.

Für welche Lüftungsgeräte ist der Luftverteiler geeignet?

Der Luftverteiler ist speziell für die Kombination mit dem Flachgerät CWL-F-300 Excellent von Wolf ausgelegt. Durch die flache Bauweise lässt sich der Verteiler einfach und platzsparend integrieren. Über die Bundringe kann er zudem an das ISO-Rohrsystem DN 160 und weitere Geräte angeschlossen werden, was eine flexible Nutzung in verschiedenen Lüftungssystemen ermöglicht.

Technische Daten

• Anzahl der Abzweige: 18 (je 9 für Zu- und Abluft)
• Stutzengröße: DN 75 / DN 63
• Länge (ohne Stutzen): 600 mm
• Breite (ohne Stutzen): 642 mm
• Höhe: 312 mm
• Maximale Luftmenge: 300 m³/h
• Werkstoff: Metall mit Pulverbeschichtung (RAL 9010)
• Ausführung: Abzweigungsteil für Rundkanal
• Schalldämmung: geschlossenporig gemäß DIN 1946-6

Der Wolf Luftverteiler DN 160 für CWL-F-300 bietet eine effiziente und platzsparende Lösung zur Verteilung von Zu- und Abluft in Wohnraumlüftungen. Mit 18 Stutzen in den Nennweiten DN 75 und DN 63 sowie integrierten Schalldämmelementen sorgt er für eine geräuscharme und zuverlässige Luftführung. Die kompakte Bauweise und die flexible Anschlussmöglichkeit an das ISO-Rohrsystem DN 160 machen ihn zu einer vielseitigen Komponente für moderne Lüftungssysteme.
