Wolf Luftverteiler für CWL-F mit Stutzen und Rohrkappen
5 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Anzahl der Anschlüsse
Abmessung
Ausführung
Kompatibel mit
2577841
771,10 €
42 - 52 Werktage
DN 125
2x10 Stutzen
DN 63
Mit je 10 Rohrkappen
CWL-F-150
2577607
771,10 €
42 - 52 Werktage
DN 160
9 Stutzen
DN 75/63
Mit 5 Rohrkappen
CWL-F-300
2577842
771,10 €
42 - 52 Werktage
DN 160
2x9 Stutzen
DN 63
Mit je 9 Rohrkappen
CWL-F-150
2577417
780,40 €
1 - 3 Werktage
DN 125
10 Stutzen
DN 75/63
Mit 5 Rohrkappen
CWL-F-150
2577608
807,60 €
10 - 15 Werktage
DN 160
9 Stutzen
50x100 mm
Mit 5 Rohrkappen
CWL-F-300
Beschreibung
Wolf Luftverteiler DN 125 für CWL-F-150 6 Stutzen 50x100mm mit 3 Rohrkappen
Der Wolf Luftverteiler DN 125 für CWL-F-150 ist ein kombinierter Luftverteiler und Sammler, der speziell für den Einsatz mit dem Flachgerät CWL-F-150 Excellent konzipiert wurde. Er verfügt über sechs Stutzen für Zu- und sechs Stutzen für Abluft mit den Maßen 50 x 100 mm und ist in einer pulverbeschichteten weißen Ausführung (RAL 9010) erhältlich. Die besonders flache Bauweise ermöglicht eine einfache Integration in Lüftungssysteme mit Flachkanälen.
Wie ist der Wolf Luftverteiler konstruiert und welche Materialien werden verwendet?
Der Luftverteiler besteht aus pulverbeschichtetem Metall in Weiß (RAL 9010) und verfügt über Schalldämmelemente aus geschlossenporigem Material gemäß DIN 1946-6. Die Konstruktion ist besonders flach gehalten, um eine einfache Kombination mit dem Lüftungsgerät CWL-F-150 Excellent zu ermöglichen. Die Abzweigungen sind oval geformt und haben eine Nennkanalgröße von 50 x 100 mm. Das Gehäuse ist als Abzweigungsteil ausgeführt.
Wie erfolgt der Anschluss und welche Besonderheiten sind zu beachten?
Der Verteiler ist für den direkten Anschluss an das Lüftungsgerät vorgesehen und verfügt über jeweils sechs Kanalanschlüsse für Zu- und Abluft. Drei der Stutzen sind mit Rohrkappen verschlossen, um nicht genutzte Anschlüsse abzudecken. Für die Montage an das ISO-Rohrsystem DN 125 oder andere Geräte sind Bundringe (Artikelnummer 1800443) erforderlich, wenn der Verteiler nicht direkt am Gerät montiert wird. Ein Dichtring 50 x 100 mm ist notwendig, um eine dichte Verbindung sicherzustellen.
Welche Maße und Kapazitäten hat der Luftverteiler?

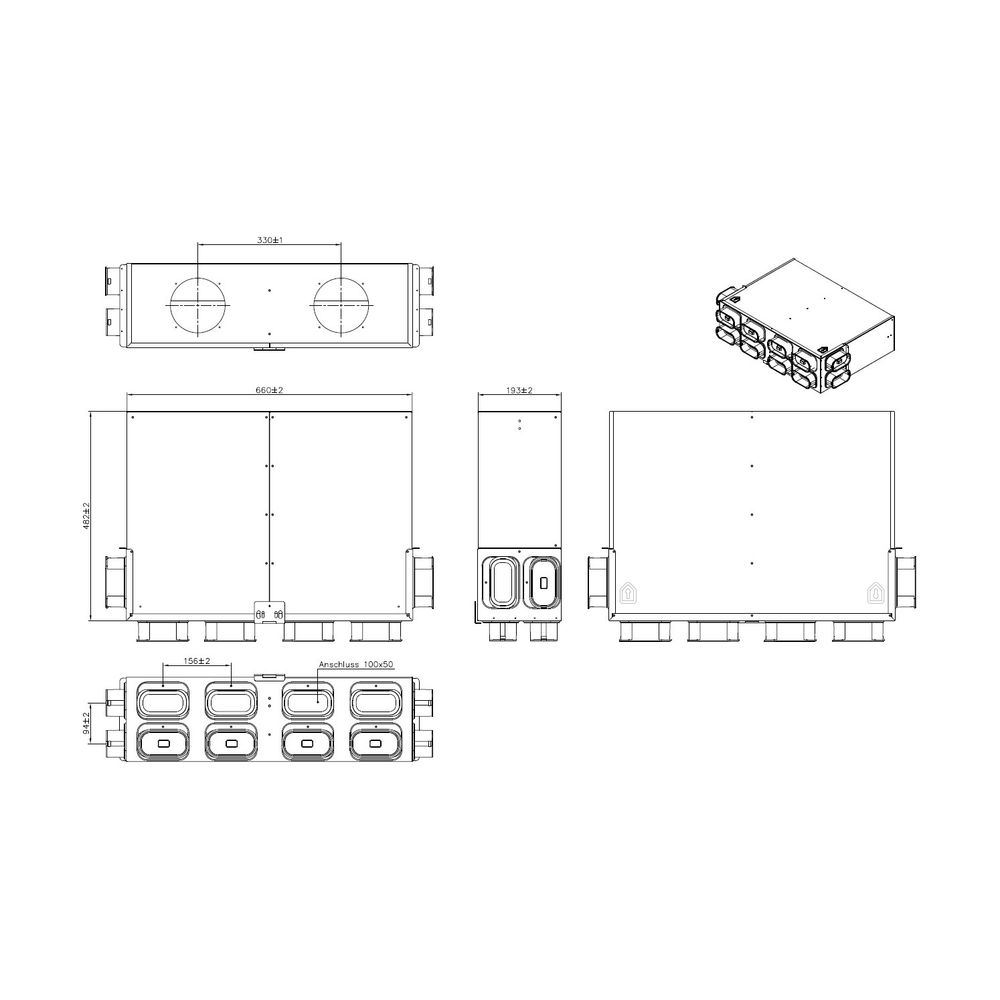

Die Abmessungen des Luftverteilers ohne Stutzen betragen 660 mm in der Breite, 482 mm in der Länge und 193 mm in der Höhe. Er ist für eine maximale Luftmenge von 150 m³/h ausgelegt und verfügt über insgesamt 12 Abzweige, jeweils sechs für Zu- und Abluft.
Technische Daten
- Anzahl der Abzweige: 12
- Nennkanalgröße Abzweigungen: 50 x 100 mm
- Maximale Luftmenge: 150 m³/h
- Baulänge: 193 mm
- Bauhöhe: 482 mm
- Breite: 660 mm
- Werkstoff: Metall, pulverbeschichtet
- Ausführung des Gehäuses: Abzweigungsteil
- Ausführung der Abzweigungen: oval
- Luftzufuhr: ja
- Abluft: ja
Der Wolf Luftverteiler DN 125 für CWL-F-150 bietet eine effiziente und platzsparende Lösung zur Verteilung von Zu- und Abluft in Wohnraumlüftungssystemen. Mit seiner flachen Bauweise, den ovalen Kanalanschlüssen und der Möglichkeit zur einfachen Integration in das ISO-Rohrsystem DN 125 ist er optimal auf das Flachgerät CWL-F-150 Excellent abgestimmt und unterstützt eine maximale Luftmenge von 150 m³/h.
Technische Daten
| Hersteller-Warengruppe | Comfort-Wohnungs-Lüftung CWL |
| Hersteller-Produktgruppe | CWL - Zubehör |
| Hersteller-Artikelnummer | 2577430 |
| Hersteller | Wolf |
| Abluft | ja |
| Anschluss von unten | nein |
| Anzahl der Abzweige | 12 |
| Artikelnummer | WOLF-2577430 |
| Ausführung der Abzweigungen | Luftkanal oval |
| Ausführung des Gehäuses | Abzweigungsteil |
| Bauhöhe | 482 |
| Baulänge | 193 |
| EAN-13 | 4045013211162 |
| Einbettbar in Beton | nein |
| Gewicht | 15 kg |
| Luftzufuhr | ja |
| Länge | 660 |
| Max Luftmenge | 150 |
| Mit Inspektionsöffnung und Deckel | nein |
| Nennkanalbreite Abzweigungen | 100 |
| Nennkanalhöhe Abzweigungen | 50 |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 82558211 |
