Wolf ISO-Rohrsystem Bogen
7 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Winkel
Beschreibung

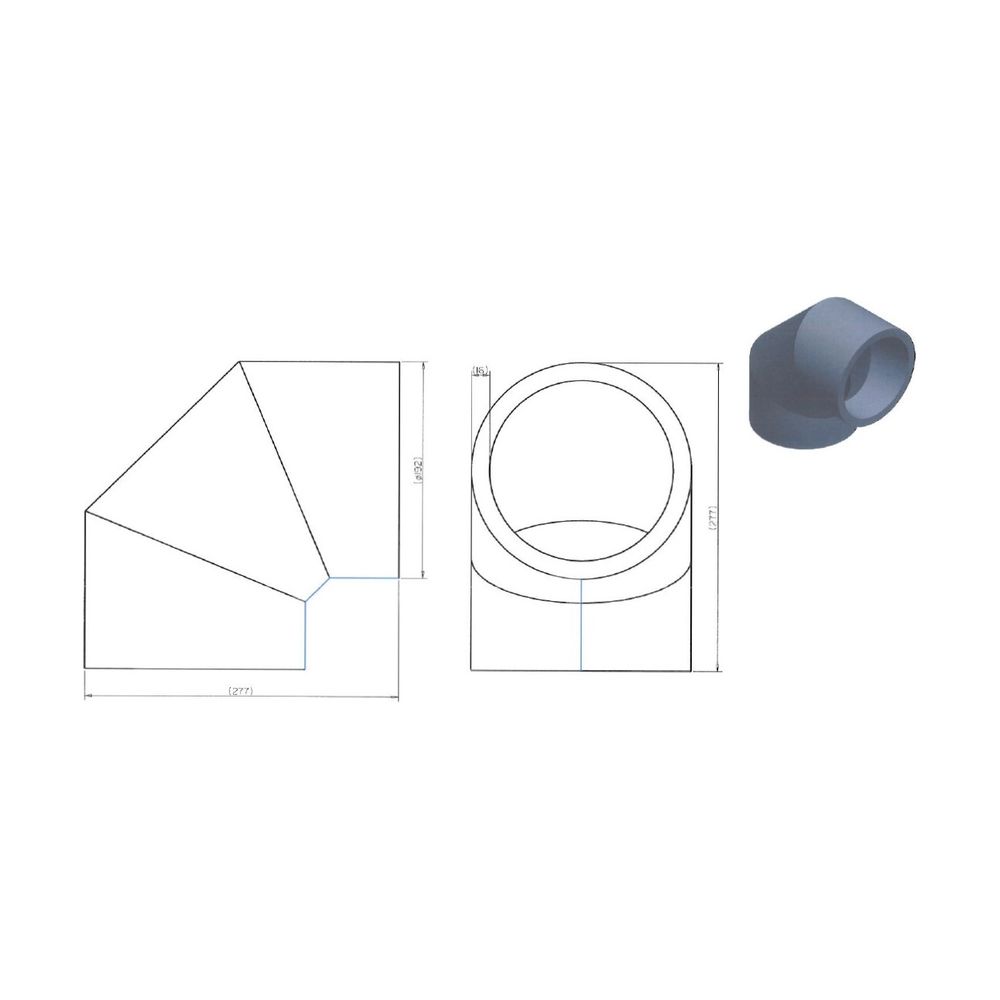

Wolf ISO-Rohrsystem Bogen DN 160, 90 Grad, 2577363
Das Wolf ISO-Rohrsystem Bogen DN 160 mit 90 Grad Winkel ist ein Bauteil aus der Comfort-Wohnungs-Lüftung (CWL) Produktgruppe von Wolf. Es eignet sich für Lüftungssysteme mit einem Nenndurchmesser von 160 mm und ist für Temperaturbereiche von minus 40 bis plus 100 Grad Celsius ausgelegt. Die Vollisolierung sorgt für eine effiziente Wärmeleitung und eine zuverlässige Luftführung.
Wie ist der Bogen konstruiert und welche Materialien werden verwendet?
Der Bogen besteht aus einem Kunststoffkanal mit einer Wandstärke von 16 mm und ist mit einer 16 mm starken Vollisolierung aus expandiertem Polyethylen (EPE) versehen. Die Außenfarbe ist grau. Die Bogenausführung erfolgt als Segmentbogen mit einem Winkel von 90 Grad. Die Anschlüsse sind als Einschubenden gestaltet, was eine einfache Montage ermöglicht.
Welche technischen Eigenschaften und Normen erfüllt das Produkt?
Das ISO-Rohrsystem Bogen erfüllt die Brandklasse B1 nach DIN 4102, was auf eine schwer entflammbare Eigenschaft hinweist. Die Wärmeleitfähigkeit beträgt 0,040 W/mK. Die Luftdichtheitsklasse nach EN 1751 ist C, was eine gute Dichtigkeit des Systems ermöglicht. Der Bogen ist nicht für die Einbettung in Beton geeignet und verfügt über keine perforierte Innenwand, keine vormontierte Dichtung, kein Aufschiebeprofil und keine Aufschiebeklemme.
Für welche Einsatzbereiche ist der Wolf ISO-Rohrsystem Bogen geeignet?
Der Bogen ist für den Einsatz in Wohn- und Gewerbegebäuden konzipiert, insbesondere dort, wo eine wärmegedämmte und dichte Luftführung erforderlich ist. Er eignet sich für Lüftungssysteme mit mittleren Durchmessern und Temperaturschwankungen von minus 40 bis plus 100 Grad Celsius.
Technische Daten
- Nenndurchmesser: 160 mm
- Winkel des Bogens: 90 Grad
- Wandstärke Kanal: 16 mm
- Isolierstärke: 16 mm
- Werkstoff Kanal: Kunststoff
- Werkstoff Isolation: Expandiertes Polyethylen (EPE)
- Wärmeleitung: 0,040 W/mK
- Brandklasse: B1 nach DIN 4102
- Einsatztemperaturbereich: -40 °C bis +100 °C
- Luftdichtheitsklasse: C nach EN 1751
- Bogenausführung: Segmentbogen
Der Wolf ISO-Rohrsystem Bogen DN 160 mit 90 Grad Winkel bietet eine effiziente und sichere Lösung für Lüftungssysteme mit mittleren Durchmessern. Die Kombination aus Kunststoff und expandiertem Polyethylen sorgt für eine gute Wärmeisolierung und eine hohe Beständigkeit gegenüber Temperaturschwankungen. Mit seiner Brandklasse B1 und der Luftdichtheitsklasse C erfüllt der Bogen wichtige Anforderungen für moderne Lüftungssysteme.
Technische Daten
| Hersteller-Warengruppe | Comfort-Wohnungs-Lüftung CWL |
| Hersteller-Produktgruppe | CWL - Zubehör |
| Hersteller-Artikelnummer | 2577363 |
| Hersteller | Wolf |
| Anschluss 1 | Einschubende |
| Anschluss 2 | Einschubende |
| Artikelnummer | WOLF-2577363 |
| Ausführung | Hartschaumkanal (Vollisolierung) |
| Außenfarbe | grau |
| Bogenausführung | Segmentbogen |
| EAN-13 | 4045013202559 |
| Einbettbar in Beton | nein |
| Gewicht | 0,08 kg |
| Isolierstärke | 16 |
| Luftdichtheitsklasse nach EN 1751 | C |
| Mit Aufschiebeklemme | nein |
| Mit Aufschiebeprofil | nein |
| Mit vormontierter Dichtung | nein |
| Nenndurchmesser Kanal | 160 |
| Perforierte Innenwand | nein |
| Wandstärke Kanal | 16 |
| Werkstoff der Isolation | Expandiertes Polyethylen (EPE) |
| Werkstoff des Kanals | Kunststoff |
| Winkel des Bogens | 90 |
| WEEE-Nr. | 82558211 |
