Wolf ISO-Rohrsystem Bogen DN 200, 90 Grad, 2577976

Das Wolf ISO-Rohrsystem Bogen DN 200, 90 Grad ist ein hochwertiges Lüftungszubehör aus der Comfort-Wohnungs-Lüftung CWL Serie. Der Bogen mit einem Nenndurchmesser von 200 mm ist für zentrale Lüftungsanlagen konzipiert und zeichnet sich durch seine Vollisolierung aus expandiertem Polyethylen (EPE) aus. Mit einer Isolierstärke von 16 mm und einer Wärmeleitfähigkeit von 0,040 W/mK eignet sich das Produkt für Einsatztemperaturen von minus 40 bis plus 100 Grad Celsius. Die Brandklasse B1 nach DIN 4102 sorgt für erhöhte Sicherheit im Gebäudebereich.

Wie ist der Bogen konstruiert und welche Materialien werden verwendet?

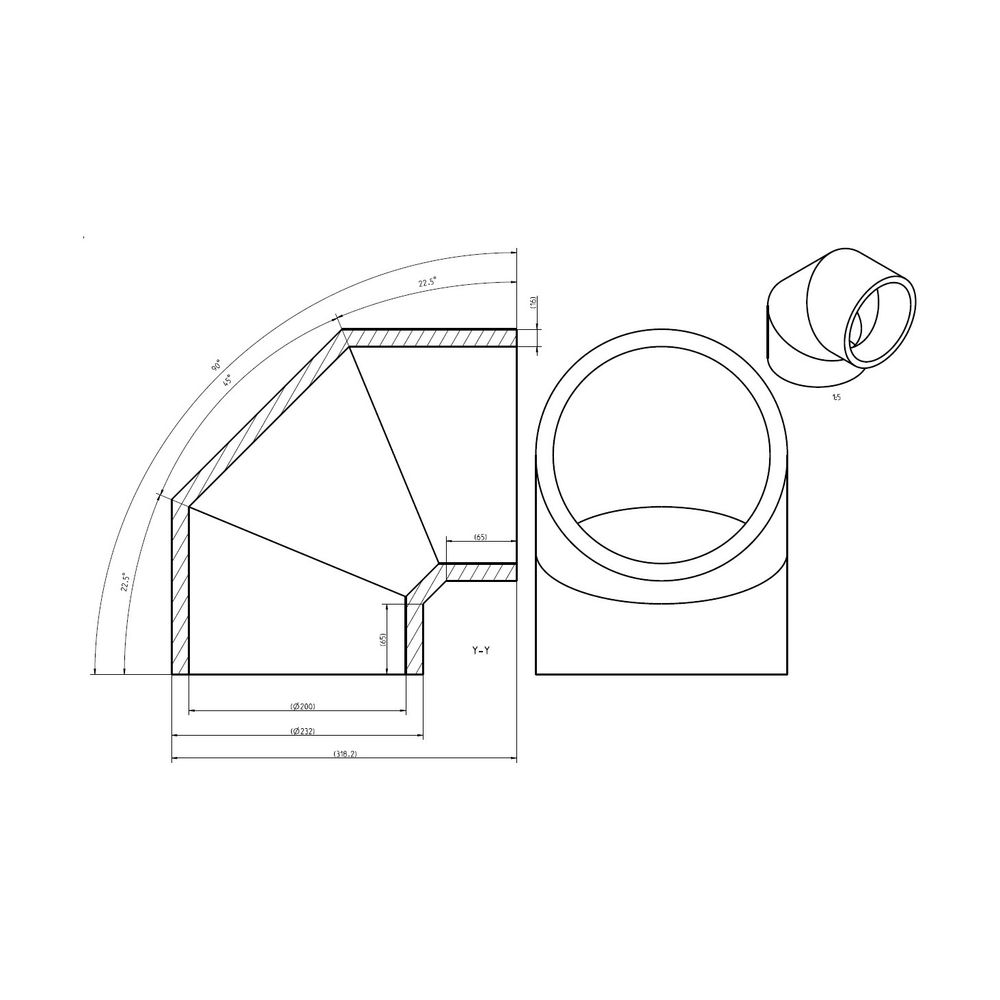

Der Bogen ist als Segmentbogen mit einem Winkel von 90 Grad ausgeführt und besteht aus einem Kunststoffkanal mit einer Wandstärke von 16 mm. Die graue Außenfarbe und die Vollisolierung mit expandiertem Polyethylen ermöglichen eine gute thermische Trennung und Schutz vor Wärmeverlusten. Die Innenwand ist nicht perforiert, was eine luftdichte Führung der Luftströme unterstützt. Die Anschlüsse sind als Einschubenden gestaltet, was eine einfache Montage in bestehende Rohrsysteme ermöglicht.

Für welche Einsatzbereiche ist das ISO-Rohrsystem geeignet?

Das Produkt ist für den Einsatz in zentralen Wohnungs-Lüftungsanlagen vorgesehen und kann in einem Temperaturbereich von minus 40 bis plus 100 Grad Celsius verwendet werden. Die Brandklasse B1 nach DIN 4102 macht den Bogen besonders geeignet für Anwendungen, bei denen erhöhte Anforderungen an die Brandhemmung bestehen. Das Rohrsystem ist nicht für die Einbettung in Beton geeignet.

Welche lufttechnischen Eigenschaften bietet der Bogen?

Der Bogen erfüllt die Luftdichtheitsklasse C nach EN 1751, was eine hohe Dichtigkeit gegen Luftverluste garantiert. Dies trägt zur Energieeffizienz der Lüftungsanlage bei und minimiert unerwünschte Luftundichtigkeiten. Die Vollisolierung unterstützt zusätzlich die thermische Effizienz des Systems.

Technische Daten

• Nenndurchmesser: 200 mm
• Winkel des Bogens: 90 Grad
• Ausführung: Hartschaumkanal mit Vollisolierung
• Isolierstärke: 16 mm
• Wärmeleitfähigkeit: 0,040 W/mK
• Werkstoff Kanal: Kunststoff
• Werkstoff Isolation: Expandiertes Polyethylen (EPE)
• Brandklasse: B1 nach DIN 4102
• Einsatztemperaturbereich: -40 °C bis +100 °C
• Luftdichtheitsklasse: C nach EN 1751
• Anschlüsse: Einschubende

Der Wolf ISO-Rohrsystem Bogen DN 200, 90 Grad bietet eine zuverlässige und thermisch effiziente Lösung für zentrale Lüftungsanlagen. Mit seiner robusten Konstruktion, der Vollisolierung und der Einhaltung der Brandklasse B1 ist er für vielfältige Einsatzbereiche im Wohnungsbau geeignet und unterstützt eine energieeffiziente Luftführung bei Temperaturen von minus 40 bis plus 100 Grad Celsius.
