KSB Hebeanlage Compacta UZ, ohne Rückflusssperre, Steuerung LCB2
11 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Typ
29135093
15.858,70 €
7 - 17 Werktage
Compacta UZ11.450
29135091
15.887,70 €
7 - 17 Werktage
Compacta UZ10.450
29135092
18.699,70 €
7 - 17 Werktage
Compacta UZ10.900
29135094
20.990,30 €
7 - 17 Werktage
Compacta UZ11.900
29131660
23.725,80 €
7 - 17 Werktage
Compacta UZ13.450
29131659
24.385,50 €
7 - 17 Werktage
Compacta UZ12.900
29131661
26.649,80 €
7 - 17 Werktage
Compacta UZ13.900
Beschreibung

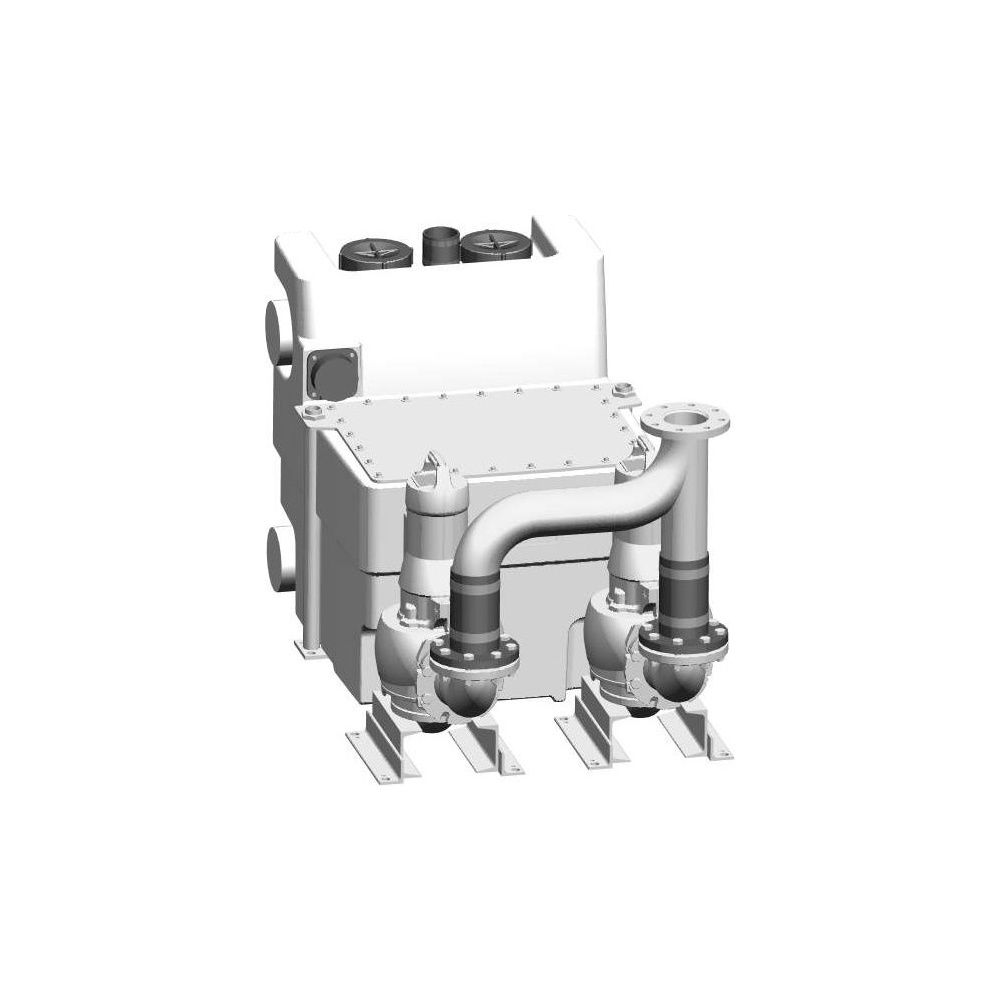

KSB Hebeanlage Compacta UZ12.450 D, ohne Rückflusssperre, Steuerung LCB2
Die KSB Compacta UZ12.450 D ist eine überflutbare Doppelanlage zur automatischen Entsorgung von Abwasser und Fäkalien unterhalb der Rückstauebene. Die anschlussfertige Hebeanlage eignet sich für den Einsatz in öffentlichen Gebäuden, Industrieanlagen sowie im privaten Bereich. Mit einem Sammelbehälter aus Polyethylen und zwei leistungsstarken Tauchmotorpumpen ermöglicht das System eine zuverlässige Entsorgung.
Intelligente Steuerung und Betriebssicherheit
Die Anlage wird durch die elektronische Steuereinheit LevelControl Basic 2 gesteuert, die eine dynamische Anpassung des Schaltfeldes ermöglicht. Ein analoger Schwimmsensor sorgt für eine präzise Niveauerfassung. Zur Erhöhung der Betriebssicherheit trägt der automatische Pumpenwechsel bei, der eine gleichmäßige Auslastung der beiden Pumpen sicherstellt. Ein integrierter Alarmsummer mit akkugepufferter, netzunabhängiger Alarmfunktion warnt bei Hochwasser oder Störungen.
Robuste Konstruktion für anspruchsvolle Aufgaben
Die beiden Tauchmotorpumpen sind mit Freistromrädern ausgestattet, die einen störungsfreien Betrieb ermöglichen. Das Pumpengehäuse und das Laufrad bestehen aus widerstandsfähigem Gusseisen, während die Welle aus 1.4021 gefertigt ist. Die Anlage ist gemäß Schutzart IP 68 überflutbar und für eine maximale Medientemperatur von 40 °C ausgelegt. Der gas-, wasser- und geruchsdichte Sammelbehälter bietet ein Gesamtvolumen von 450 Litern.
Die Doppelanlage überzeugt durch eine Förderhöhe von 24,5 m und eine Motorleistung P1 von 6,27 kW pro Motor. Dank der Vorparametrierung und der intuitiven Navigation über das numerische Display ist die Konfiguration der Anlage anwenderfreundlich. Die robuste Bauweise aus Gusseisen und Polyethylen sorgt für eine hohe Langlebigkeit bei der Entsorgung von Abwasser und Fäkalien in gewerblichen oder öffentlichen Objekten.
Technische Daten
- Anlagenart: Doppelanlage
- Behältervolumen: 450 l
- Max. Förderhöhe: 24,5 m
- Motorleistung P1: 6,27 kW
- Nennleistung P2: 5,5 kW
- Nennspannung: 3ph 400 V
- Nennstrom: 10,7 A
- Drehzahl: 1450 1/min
- Schutzart: IP 68
- Nennweite druckseitig: DN 100
Technische Daten
| Hersteller-Warengruppe | 03_Hebeanlagen |
| Hersteller-Serie | Compacta |
| Hersteller-Produktgruppe | SISTO-16RGA |
| Hersteller-Artikelnummer | 29131658 |
| Hersteller | KSB |
| Alarmausgang | ja |
| Anlagenart | Doppelanlage |
| Anschluss Auslassseite | Flansch |
| Anschluss Einlassseite | Rohrende |
| Anschlussstandard Auslassseite | EN 1092-1 |
| Anzahl der Einlassöffnungen | 3 |
| Anzahl der Phasen | 3 |
| Anzahl der Pumpen | 2 |
| AnzBeh | 1 |
| AnzPp | 2 |
| Artikelnummer | KSB-29131658 |
| Aufgenommene Motorleistung (P1) pro Motor | 6,27 |
| Aufstellung hinter dem WC | nein |
| Baugroesse | UZ12.450 D |
| Bauhöhe | 900 |
| Baulänge | 891 |
| Baureihe | Compacta |
| Behältervolumen | 450 |
| Bemessungsspannung | 380 - 420 |
| Drehzahl | 1450 |
| Druckstufe Flanschanschluss Auslassseite | PN 6 |
| EAN-13 | 4031932101295 |
| Einschaltart | Stern-Dreieck |
| Elektrischer Anschluss | Anschlussklemmen |
| Explosionsgeschützt | nein |
| Flanschform | rund |
| Frequenz | 50 Hz |
| Funkstandard 5G | nein |
| Funkstandard Bluetooth | nein |
| Funkstandard WLAN 80211 | nein |
| Geeignet für Außeneinsatz | nein |
| Geeignet für Fäkalien | ja |
| Gewicht | 450 kg |
| Isolationsklasse nach IEC | F |
| Kabellänge | 0 |
| Kommunikation | ohne |
| LfrdForm | Freistromrad |
| Max Arbeitsdruck | 6 |
| Max Förderhöhe | 24,5 |
| Max Partikelgröße | 80 |
| Max Volumenstrom | 140 |
| MaxMedTemp | 40 |
| Mediumtemperatur (Dauerbetrieb) | 0 - 40 |
| Mit Alarmfunktion | ja |
| Mit Entlüftung | ja |
| Mit Kommunikationsschnittstelle RS-232 | nein |
| Mit Kommunikationsschnittstelle RS-485 | nein |
| Mit Rückschlagklappe | nein |
| Mit Schneidwerk | nein |
| Motorausgangsleistung (P2) | 5,5 |
| Nennbetriebsart | S3 25 % |
| Nenndurchmesser, Anschluss Auslassseite | DN 100 |
| NennleistungP1 | 6,27 |
| NennleistungP2 | 5,5 |
| Nennspannung | 3ph 400 |
| Nennstrom | 10,7 |
| Nennweite | DN 100 |
| Netzfrequenz | 50 |
| Potentialfreier Schaltkontakt | nein |
| Rohraußendurchmesser, Anschluss Auslassseite | 100 |
| Rohraußendurchmesser, Anschluss Einlassseite | 150 |
| Schneideinrichtung | ohne |
| Schnittstelle Impulszähler (Pulse counter) | nein |
| Schnittstelle PT100 / PT1000 / PTC | nein |
| Schnittstelle Pulse Width Modulation (PWM) | nein |
| Schnittstellensignal 0-10 V / 2-10 V | nein |
| Schnittstellensignal 0-20 mA / 4-20 mA | nein |
| Schutzart (IP) | IP68 |
| SteckerTyp | CEE 3/N/PE 5-pol. |
| Typenzulassung nach BBR/EKS | nein |
| Umgebungstemperatur | 0 - 40 |
| Unterstützt Protokoll für BACnet IP | nein |
| Unterstützt Protokoll für BACnet MS/TP | nein |
| Unterstützt Protokoll für CAN/CANOpen | nein |
| Unterstützt Protokoll für EtherNet/IP | nein |
| Unterstützt Protokoll für KNX | nein |
| Unterstützt Protokoll für LIN Bus | nein |
| Unterstützt Protokoll für LON/LONWorks | nein |
| Unterstützt Protokoll für Modbus RTU | nein |
| Unterstützt Protokoll für Modbus TCP | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für PROFINET IO | nein |
| VolGes | 450 |
| Werkstoff des Behälters | Polyethylen (PE) |
| Werkstoff des Gebläserads/Laufrads | Gusseisen |
| Werkstoff des Pumpengehäuses | Gusseisen |
| Werkstoffgüte des Behälters | PE-40 |
| Werkstoffgüte des Pumpengehäuses | Gusseisen GG 25 (GJL-250) |
| Werkstoffgüte Gebläserad/Laufrad | Gusseisen GG 25 (GJL-250) |
| Wst_Behaelter | Polyethylen |
| Wst_Lfrd | Grauguss |
| Wst_PpGeh | Grauguss |
| Wst_Welle | 1,4021 |
| WEEE-Nr. | DE84256873 |
