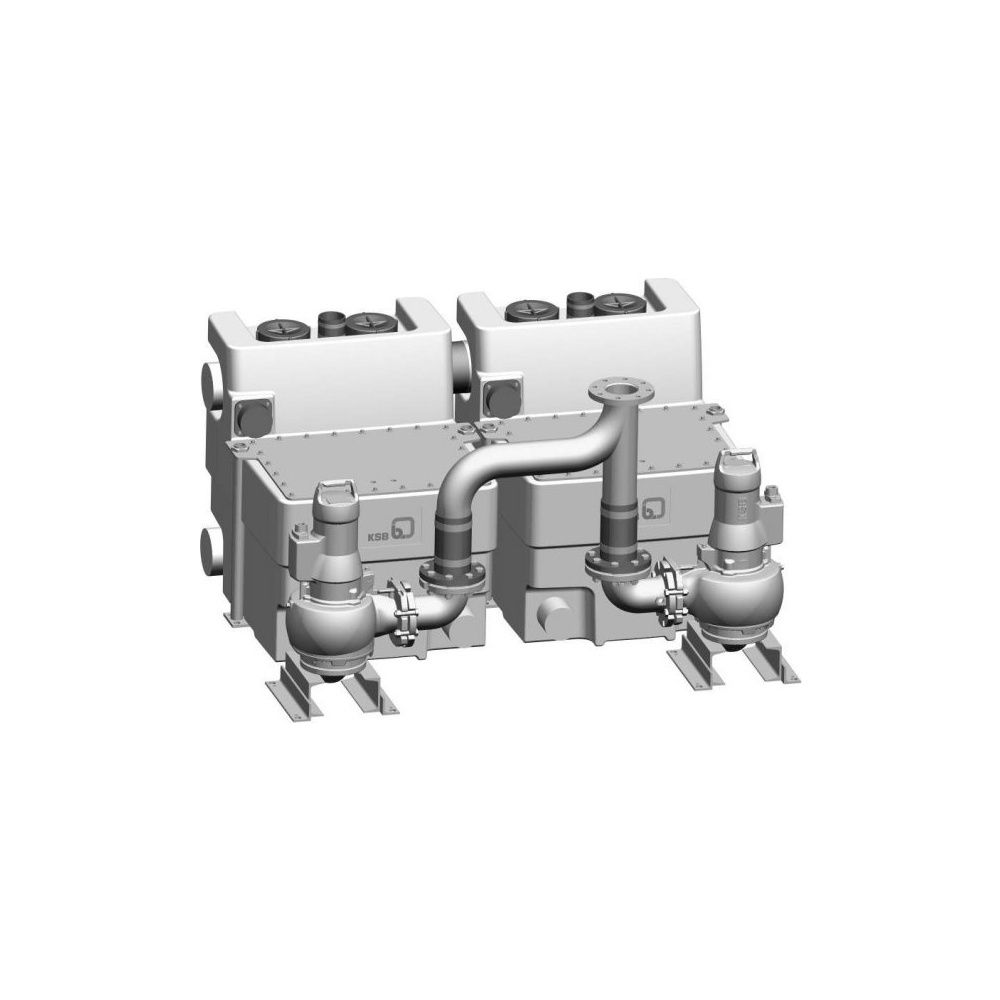

KSB Hebeanlage Compacta UZ13.900 D, ohne Rückflusssperre, Steuerung LCB2

Die KSB Compacta UZ13.900 D ist eine überflutbare Doppelanlage zur automatischen Entsorgung von Abwasser und Fäkalien aus Gebäuden unterhalb der Rückstauebene. Das System ist für den Einsatz in öffentlichen Gebäuden, Industrieanlagen oder zur Gemeinschaftsentsorgung konzipiert und entspricht der Norm EN 12050-1. Die Steuerung erfolgt über die elektronische Einheit LevelControl Basic 2, die einen vollautomatischen Betrieb sicherstellt.

Zuverlässige Entsorgungstechnik

Die Anlage besteht aus zwei Sammelbehältern aus schlagfestem Polyethylen mit einem Gesamtvolumen von 900 Litern. Die beiden Tauchmotorpumpen sind mit Freistromrädern ausgestattet, um einen störungsfreien Betrieb zu unterstützen. Zur Abdichtung dienen zwei Gleitringdichtungen mit dazwischenliegender Sperrkammer. Die Steuereinheit ermöglicht eine dynamische Anpassung des Schaltfeldes, einen automatischen Pumpenwechsel zur gleichmäßigen Auslastung sowie eine integrierte Alarmfunktion mit netzunabhängiger Pufferung.

Technische Daten

• Behältervolumen: 900 l
• Anzahl Pumpen: 2
• Motorleistung P1: 8,83 kW
• Nennleistung P2: 7,5 kW
• Max. Förderhöhe: 24,5 m
• Max. Volumenstrom: 140 m3/h
• Nennspannung: 3ph 400 V
• Schutzart: IP 68
• Nennweite druckseitig: DN 100
• Gesamtgewicht: 505 kg

Die robuste Konstruktion aus Polyethylen-Behältern und Gusseisen-Pumpengehäusen sorgt für eine hohe Betriebssicherheit. Mit einer maximalen Förderhöhe von 24,5 Metern und einer Motorleistung von 8,83 kW (P1) pro Einheit bewältigt die Anlage anspruchsvolle Entsorgungsaufgaben. Die Steuerung ermöglicht eine präzise Überwachung der Füllstände und Betriebszustände, während die Drehstromausführung eine effiziente Leistungsaufnahme sicherstellt.
