Buderus Logaplus M-Set, Hydraulikbox HB120 für Gas-Brennwertgerät KB19Xi.2 HYB HB120, SH180, HF-Set HYC25, HS25/4MM100

Buderus Logaplus M HB120 f KB19Xi.2 HYB
HB120,SH180,HF-Set HYC25,HS25/4MM100

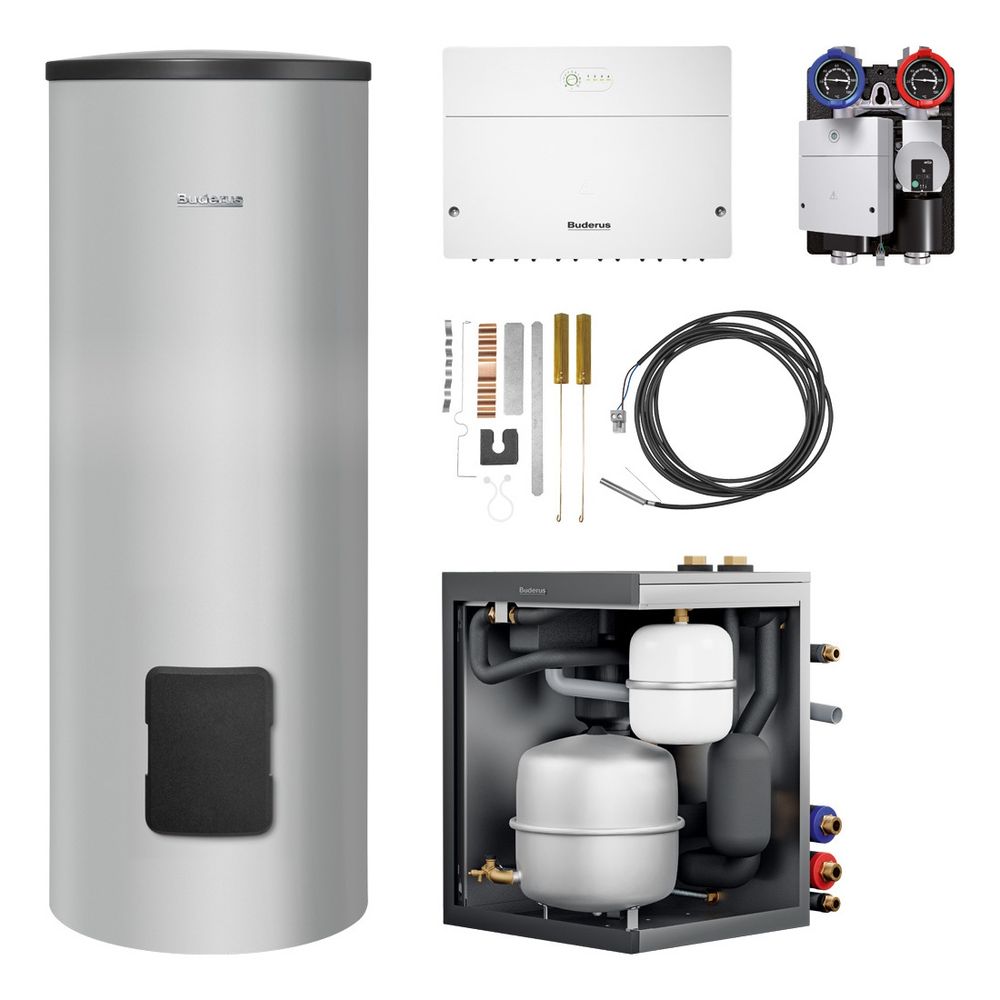

Buderus Logaplus-Modul-Paket, bestehend
aus:

Logaflow HB120
Logaflow HB120 ist eine werkseitig vormontierte Einheit von Systemzubehören in
einem Produktgehäuse.
Geeignet für Anwendungen bis max. 25 kW
im Ein-/Zweifamilienhaus.

Inhalt Logaflow HB120:

• Luftabscheider 1" - Magnetit-/Schlammabscheider 1"
• Nachfüllkombination NFK.2
• Vollentsalzung VES PK2000 - MAG 35 Liter Heizung mit Kappenventil
• MAG 8 Liter Trinkwasser mit Sicherheitsgruppe

Durch die drehbare Anschlussverrohrung
ist eine flexible Links- oder Rechtsaufstellung zum Wärmeerzeuger möglich.
Für eine kompakte Systemeinbindung der
Logaflow HB120 gibt es für ausgewählte
Buderus Wärmeerzeuger optimierte Verbindungs-Sets als Zubehör.
Für die Wärmeverteilung können bis zu
2 Heizkreis-Sets HS/HSM mit HKV 2/25/25
(KB192i.2) oder WHY/HKV 2/25/25
(GB192i.2) installationsfreundlich aufgesetzt und ohne zusätzliche Befestigungsbohrungen verschraubt werden.

Optisch ist das ansprechende Design auf
die kombinierbaren Buderus Produkte abgestimmt.

Das Gesamtkonzept reduziert den Zeitaufwand für Planung, Einlagerung, Einbringung und Installation der erforderlichen
Systemzubehöre auf ein Minimum und vermeidet zusätzlich Installationsfehler.
Mit der eingesparten Installationszeit
kann das nächste Projekt bereits früher
gestartet werden.

Verrohrungs-Sets als Zubehör für die
HB120/Wärmeerzeuger/Warmwasserspeicher
Systemkombinationen erhältlich:

Luft-Wasser-Wärmepumpen Variante
WLW196i...-TP120, SH290

Gas-Brennwert Geräte Varianten
GB192i.2-15/25, SU160/200

Gas-Brennwert Hybrid Varianten
GB192i.2-15/25 + HW-Set..., SH180/300

Gas-/Öl- Brennwert Hybrid Varianten
KB19xi.2+HF-Set..., SH180/300
(KB192i kleiner-gleich 22 kW,
KB195i kleiner-gleich 25 kW,
GB212 kleiner-gleich 22 kW)

Gas-/Öl- Brennwert Kessel Varianten
KB19xi.2, GB212, SH180/300
(KB192i kleiner-gleich 22 kW,
KB195i kleiner-gleich 25 kW,
GB212 kleiner-gleich 22 kW)

Abmessungen
Breite: 600 mm
Höhe: 860 mm
Tiefe: 684 mm
Gewicht (Brutto/Netto): 66 kg / 53 kg

Hybridgruppe HF-Set HYC25-1 z. Anschluss
an den KB192i/KB195i,GB212.
Die Rohrgruppe HF-Set HYC25-1 als zentrale hydraulische Komponente ermöglicht
in Verbindung mit weiteren optionalen
Rohrgruppen den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger.
Bei Installation eines Warmwasserspeichers sind verschiedene Installationsvarianten möglich. Zur Regelung und zum
Anschluss der elektronischen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul HM200.2
notwendig.
Besteht aus:

• Umwälzpumpe mit Isolierung - Bypassrohr BHS isoliert
• 2x Temperaturfühler
• Entlüfter
• Kugelhähne

Modul zur Einbindung einer WärmepumpenAußeneinheit in ein EMS plus-Regelsystem. Ermittelt die Leistungsanforderung
an die Wärmepumpe. Das Modul legt fest,
wann welches Gerät zum Einsatz kommt.
Diese Regelungsstrategie des Hybridsystems hängt von den Anforderungen des Benutzers ab, den Einsatzgrenzen der Wärmepumpe, der Außentemperatur sowie der
Beschaltung der Smart Grid-Schnittstelle. Das Modul sperrt den konventionellen
Wärmeerzeuger mit EMS plus oder gibt ihn
frei. Es dient auch als Schnittstelle zu
zusätzlichen Temperaturfühlern und Hydraulikaktoren im System.
Das Modul HM200 braucht zur Kommunikation über die BUS-Schnittstelle EMS plus
folgende Softwarestände:
Logamatic RC310: Softwareversion NF74.01
MC110/IMC110: Softwareversion 2.08

Das Modul HM200 steuert zusammen mit der
Regelung eine Heizungsanlage, die aus
einer elektrisch betriebenen Wärmepumpe
und einem weiteren konventionellen Wärmeerzeuger z.B. Öl- oder Gas-BrennwertWärmeerzeuger besteht. Wann welcher
Wärmeerzeuger läuft, wird mit Regelungsstrategien und der Bivalenztemperatur
gesteuert. Das HM200 bietet eine definierte Smart Grid Ready (SG Ready)
Schnittstelle an. Auf Basis der Bivalenztemperatur gibt es verschiedene Regelungsstrategien. Folgende Regelungsstrategien lassen sich an der Bedieneinheit einstellen:

• Wärmepumpe optimiert
• Kostenoptimiert

Buderus Heizkreis-Schnellmontage-Set für
1 Heizkreis ohne Mischer DN25 mit Stromsparpumpe, stufenlos elektronisch geregelt, Förderhöhe 4 m, mit Anschlusskabel
und steckerfertiger Verbindung zum Buderus Regelgerät. Rückschlagventil, Kugelhahn-/Thermometer-Kombination im Vorund Rücklauf, komplett mit hochwertigen
EPP Wärmedämmschalen schwarz.
Geeignet für Frostschutzmittel < 50%.

Warmwasserspeicher Logalux SH180 in
stehender, zylindrischer Stahlblechausführung einschließlich Reinigungsöffnung
vorne. Mit eingeschweißtem, bis in den
unteren Speicherboden wendelförmig gebogenem Glattrohr-Wärmetauscher mit vergrößerter Fläche und höhenverstellbaren
Aufstellfüßen. Alle wasserberührten
Speicherinnenflächen mit Buderus-Thermoglasur DUOCLEAN plus, korrosionsbeständig nach DIN 4753-3 und zur Vervollständigung des kathodischen Korrosionsschutzes mit Magnesiumanode.
Wärmeschutz aus 50 mm Polyurethan-/EPSHartschaum, werkseitig geschäumt, mit
Ummantelung aus Stahlblech (silber).

Speicherinhalt: 174 L
Leistungskennzahl bei 60 C: 1,6
Dauerleistung: 46,4 kW
bei Vorlauftemperatur: 80 C
bei Speichertemperatur: 45 C
Heizwasserbedarf: 2,6 m3/h
Druckverlust: 37 mbar
Abmessungen
Durchmesser: 670 mm
Höhe: 1216 mm
Gewicht: 92 kg
Wärmetauscherfläche: 1,69 m2
Max. Betriebstemperatur
warmwasserseitig: 95 C
heizwasserseitig: 95 C
Max. Betriebsüberdruck
warmwasserseitig: 10 bar
heizwasserseitig: 10 bar
Bereitschaftswärmeaufwand
nach EN 12897: 1,15 kWh/24h

Set mit Fühler zur Warmwasserbereitung
für das Regelsystem Logamatic EMS plus,
4000 und 5000.

• Fühler NTC 10K mit 6 mm Durchmesser (Kabellänge 3 m) sowie Anschluss stecker
• Zwei 1/4-Kreis-Blindsegmente u. Spannfeder für Speicher mit Tauchhülsen
  (19,5 mm Innendurchmesser bzw. 3/4")

Buderus-Artikel-Nr.: 7739622834

5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
