Buderus Logaplus-M-Paket Hydraulikbox HB120 für Gas-Brennwertgerät KB19Xi.2 HYB HB120, WW-Sp. SH300, HF-Set HYC25, HS25/6MM100

Das Buderus Logaplus-M-Paket Hydraulikbox HB120 ist ein werkseitig vorgefertigtes Modulpaket für eine effiziente Heizungsinstallation in Ein- und Zweifamilienhäusern bis 25 kW. Es vereint essentielle Systemkomponenten wie Luft- und Schlammabscheider, Nachfüll- und Entsalzungssysteme sowie Heizkreis-Sets in einem kompakten Gehäuse. Die drehbare Anschlussverrohrung ermöglicht flexible Installationen und reduziert Planungsaufwand sowie Installationsfehler, wodurch Projekte schneller umgesetzt werden können. Dieses Paket ist ideal für die Kombination mit Gas-Brennwertgeräten wie dem KB19Xi.2 HYB, Warmwasserspeichern wie dem SH300, Hybridgruppen wie dem HF-Set HYC25 und Heizkreis-Sets wie dem HS25/6MM100.

Welche Komponenten sind in der Logaflow HB120 Hydraulikbox enthalten?

Die Logaflow HB120 ist eine werkseitig vormontierte Einheit von Systemzubehören in einem Produktgehäuse, geeignet für Anwendungen bis maximal 25 kW im Ein- oder Zweifamilienhaus. Sie enthält einen Luftabscheider 1 Zoll, einen Magnetit-/Schlammabscheider 1 Zoll, eine Nachfüllkombination NFK.2, eine Vollentsalzung VES PK2000, ein MAG 35 Liter für die Heizung mit Kappenventil und ein MAG 8 Liter für Trinkwasser mit Sicherheitsgruppe. Die drehbare Anschlussverrohrung ermöglicht eine flexible Links- oder Rechtsaufstellung zum Wärmeerzeuger. Das Gesamtkonzept minimiert den Zeitaufwand für Planung, Einlagerung, Einbringung und Installation der erforderlichen Systemzubehöre und vermeidet Installationsfehler.

Welche Funktionen bietet die Hybridgruppe HF-Set HYC25-1?

Die Rohrgruppe HF-Set HYC25-1 dient als zentrale hydraulische Komponente. Sie ermöglicht in Verbindung mit weiteren optionalen Rohrgruppen den Anschluss einer Wärmepumpen-Außeneinheit an einen konventionellen Wärmeerzeuger wie den KB192i, KB195i oder GB212. Die Hybridgruppe besteht aus einer Umwälzpumpe mit Isolierung, einem isolierten Bypassrohr BHS, zwei Temperaturfühlern, einem Entlüfter und Kugelhähnen. Für die Regelung und den Anschluss der elektronischen und elektrischen Systemkomponenten ist ein entsprechendes Elektronik-Modul HM200 notwendig.

Wie arbeitet der Hybridmanager Logamatic HM200.2?

Das Modul Logamatic HM200.2 ist für die Einbindung einer Wärmepumpen-Außeneinheit in ein EMS plus-Regelsystem konzipiert. Es ermittelt die Leistungsanforderung an die Wärmepumpe und legt fest, wann welches Gerät zum Einsatz kommt. Die Regelungsstrategie des Hybridsystems hängt von den Anforderungen des Benutzers, den Einsatzgrenzen der Wärmepumpe, der Außentemperatur sowie der Beschaltung der Smart Grid-Schnittstelle ab. Das Modul sperrt den konventionellen Wärmeerzeuger mit EMS plus oder gibt ihn frei und dient als Schnittstelle zu zusätzlichen Temperaturfühlern und Hydraulikaktoren im System. Es steuert zusammen mit der Regelung eine Heizungsanlage, die aus einer elektrisch betriebenen Wärmepumpe und einem weiteren konventionellen Wärmeerzeuger, beispielsweise einem Öl- oder Gas-Brennwert-Wärmeerzeuger, besteht. Regelungsstrategien wie „Wärmepumpe optimiert“ oder „Kostenoptimiert“ lassen sich an der Bedieneinheit einstellen.

Was bietet der Warmwasserspeicher Logalux SH300?

Der Warmwasserspeicher Logalux SH300 ist in stehender, zylindrischer Stahlblechausführung erhältlich und verfügt über eine Reinigungsöffnung vorne. Er ist mit einem eingeschweißten, bis in den unteren Speicherboden wendelförmig gebogenen Glattrohr-Wärmetauscher mit vergrößerter Fläche und höhenverstellbaren Aufstellfüßen ausgestattet. Alle wasserberührten Speicherinnenflächen sind mit der Buderus-Thermoglasur DUOCLEAN plus versehen, die korrosionsbeständig nach DIN 4753-3 ist. Der kathodische Korrosionsschutz wird durch eine Magnesiumanode vervollständigt. Der Wärmeschutz besteht aus 50 mm Polyurethan-/EPS-Hartschaum, der werkseitig geschäumt ist, mit einer Ummantelung aus Stahlblech in Silber. Der Speicherinhalt beträgt 290 Liter und die Dauerleistung 45,1 kW bei einer Vorlauftemperatur von 80 °C und einer Speichertemperatur von 45 °C.

Welche Vorteile bietet das Heizkreis-Set HS25/6 MM100?

Das Buderus Heizkreis-Schnellmontage-Set HS25/6 MM100 ist für einen Heizkreis mit Mischer DN 25 konzipiert. Es ist mit einer Stromsparpumpe ausgestattet, die stufenlos elektronisch geregelt ist und eine Förderhöhe von 6 m bietet. Das Set umfasst ein Anschlusskabel und eine steckerfertige Verbindung zum Buderus Regelgerät. Ein Rückschlagventil sowie eine Kugelhahn-/Thermometer-Kombination im Vor- und Rücklauf sind integriert. Der 3-Wege-Mischer mit Stellmotor ist werkseitig montiert. Das Set wird komplett mit hochwertigen EPP Wärmedämmschalen in Schwarz geliefert und ist für Frostschutzmittel mit einem Anteil von kleiner 50% geeignet.

Technische Daten

• Maximale Leistung (Hydraulikbox): 25 kW
• Speicherinhalt (Warmwasserspeicher): 290 L
• Dauerleistung (Warmwasserspeicher): 45,1 kW
• Max. Betriebstemperatur (WW/HZ): 95 °C
• Max. Betriebsüberdruck (WW/HZ): 10 bar
• Hydraulikbox Abmessungen (B x H x T): 600 x 860 x 684 mm
• Hydraulikbox Gewicht (Netto): 53 kg
• Warmwasserspeicher Durchmesser: 670 mm
• Warmwasserspeicher Höhe: 1832 mm
• Wärmetauscherfläche: 1,69 m²
• Förderhöhe (Heizkreis-Set): 6 m

Das Buderus Logaplus-M-Paket bietet eine umfassende Lösung für moderne Heizungsanlagen, die durch ihre werkseitige Vormontage und die Integration wichtiger Systemkomponenten den Installationsaufwand erheblich reduziert. Mit einer maximalen Leistung von 25 kW für die Hydraulikbox und einem Warmwasserspeicher von 290 Litern mit 45,1 kW Dauerleistung ist dieses Paket eine effiziente und zuverlässige Wahl für Ein- und Zweifamilienhäuser. Die flexible Aufstellung und die intelligente Regelung durch den Hybridmanager tragen zu einem optimierten und kosteneffizienten Betrieb bei.

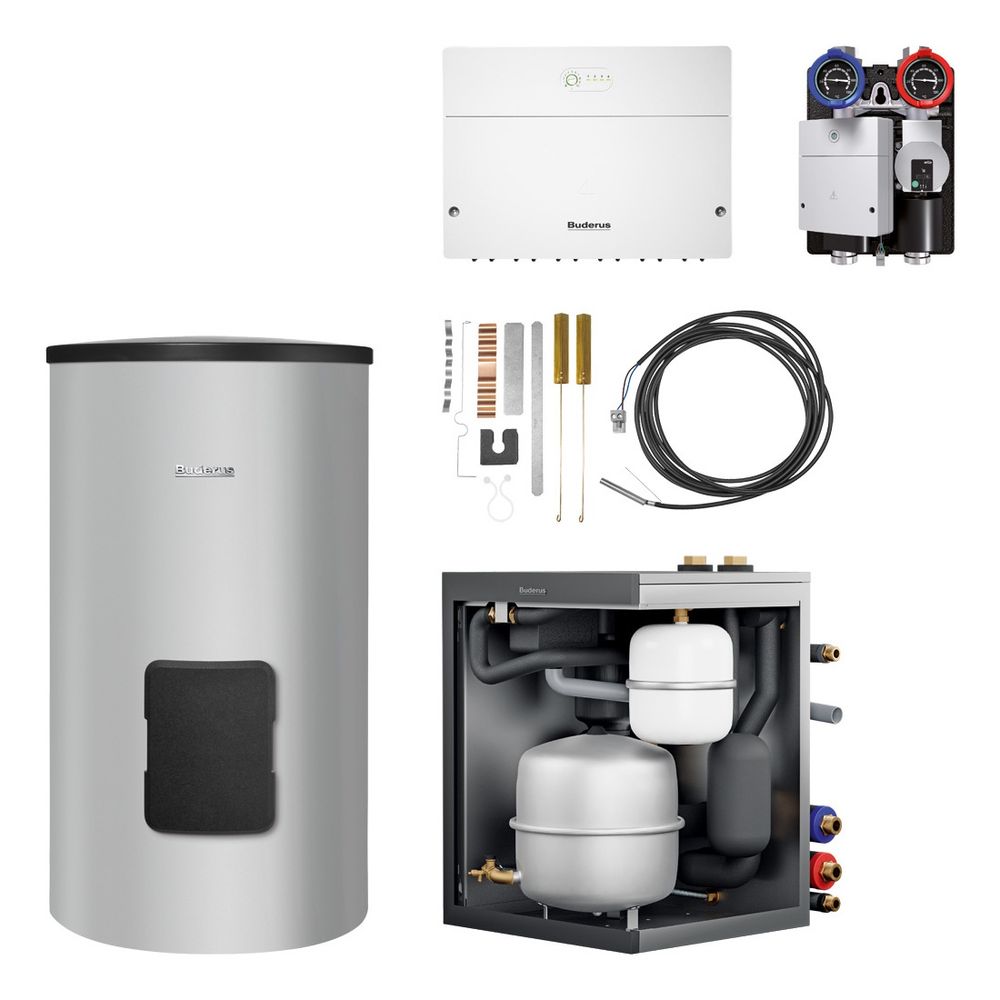

Lieferumfang

• 1x Sensor Set Kpl RD 6,0 3000 10K Verp Kabellänge 3m
• 1x SH300 RS-B
• 1x HM200.2 Buderus DE,CH,LU,BE
• 1x HS25/6 MM100 BU Heizkreis-Set ungemischt 6m Pumpe
• 1x Buderus Verbindungsleitg.-Set EMS 1200mm
• 1x Buderus Verbindungsleitung-Set EMS 300mm
• 1x Buderus Logaflow Hydraulikbox HB120 MAG35l,MAG8lSV10TW,E3-Luft.Magn.VES,NFK
• 1x Buderus Hybridgruppe HF-Set HYC40 Anschlussgr. für GB212,KB192,KB195
