Buderus Logaplus Paket WP-SP2, Logatherm WLW-14 SP AR P3, Wärmepumpe WLW166-14 E Kältemittel R410A

Buderus Logaplus-Paket WP-SP2
WLW-14 SP AR P3, WLW166-14 E, Zubehör

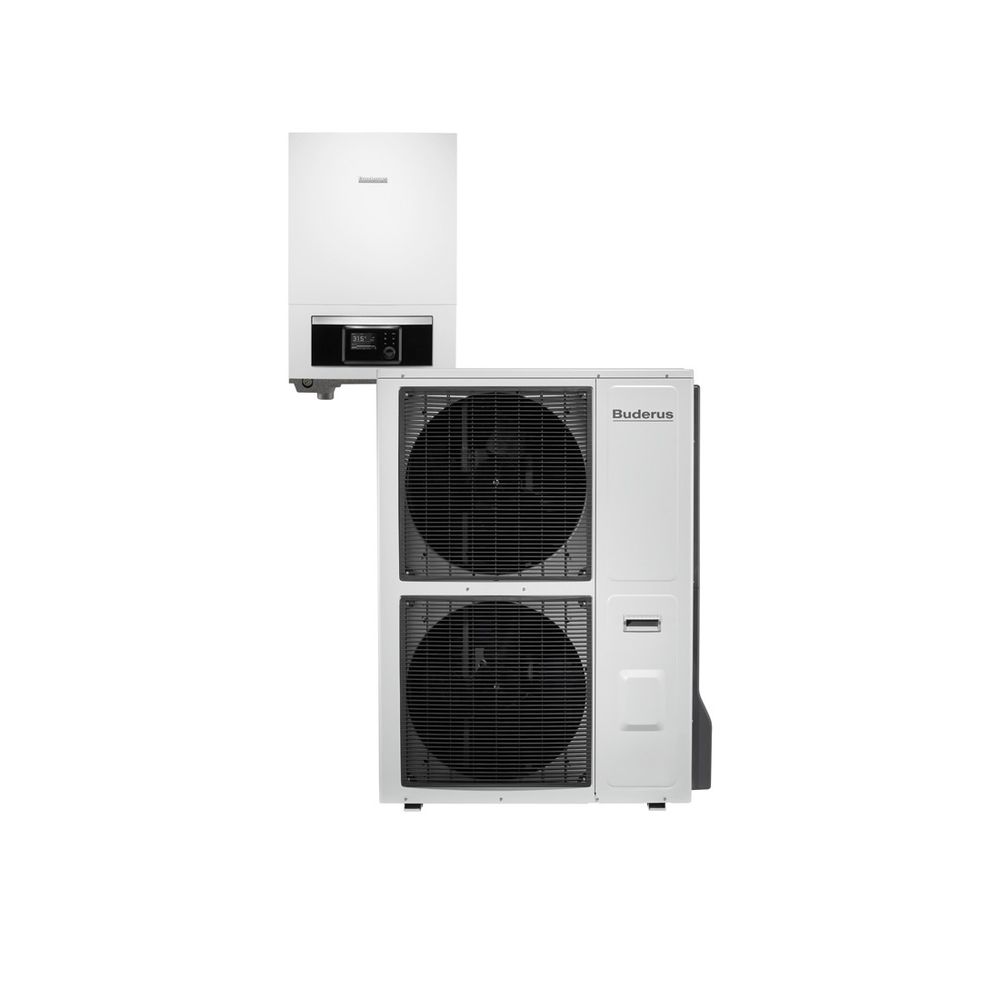

Buderus Logaplus-Paket WP-SP2:
Wärmepumpe Logatherm WLW166i und Zubehör. Dieses Logaplus-Paket beinhaltet
folgende Komponenten:

• 1x Logatherm WLW-14 SP AR P3 - 1x Logatherm WLW166i-14 E
• 1x Logafix Ausdehnungsgefäß BU-H 35
• 1x Logafix Kappenventil MS 3/4 x 3/4

Buderus Logatherm WLW-14 SP AR P3 (max.
11,3 kW bei A-7/W35) ist das Wärmepumpenmodul (Außenaufstellung) von der
Luft-Wasser-Wärmepumpe Logatherm WLW166i
in Splitausführung.
Dieses Wärmepumpenmodul wird mit dem Hydraulikmodul (Innenaufstellung) Logatherm WLW166i-14 E: monoenergetisch
kombiniert.
Erst die Kombination von Wärmepumpenmodul mit Hydraulikmodul bildet eine funktionsfähige Luft-Wasser-Wärmepumpe in
Splitausführung. Der Kältekreis beider
Module wird mit 3/8" und 5/8" Kältemittelleitungen verbunden.

Wärmepumpenmodul Logatherm WLW-14 SP AR
P3:

• Invertergeregelter Verdichter- und Ge- bläsebetrieb
• reversibel
• Boden- oder Wandmontage möglich

Technische Daten:
Angabe gemäß EN 14511, 100% Kompressordrehzahl:

• Heizleistung +7/35 C: 14,6 kW - COP +7/35 C: 4,3

• elektr. Leistungsaufnahme: 3,4 kW

• Heizleistung +2/35 C: 12,2 kW - COP +2/35 C: 3,16

• elektr. Leistungsaufnahme: 3,85 kW

• Modulation +2/35 C: 4,2-12,2 kW

• Heizleistung -7/35 C: 11,3 kW - COP -7/35 C: 2,62

• elektr. Leistungsaufnahme: 4,31 kW

• Heizleistung -10/35 C: 11,5 kW - COP -7/35 C: 2,54

• elektr. Leistungsaufnahme: 4,53 kW

Angabe gemäß EN 14511:

• Kühlleistung +35/18 C: 10,1 kW - EER bei A35/W18: 2,84
• Kühlleistung +35/7 C: 7,73 kW
• EER bei A35/W7: 2,3

Angabe gemäß EN 12102:

• Schallleistungspegel n. ErP: 64 dB(A)

• Max. Schallleistungspegel im Tagbetrieb + Tonalität: 68+3 dB(A)

• Max. Schallleistungspegel im reduzierten Nachtbetrieb + Tonalität: 58+0 dB(A)

• Schalldruckpegel in 1 m Abstand (Lastpunkt n. 2013/811/EU): 56 dB(A)

• Nom. Luftvolumenstrom: 4800 qm/h

• Außenlufttemperatur min./max. Heizbetrieb: -20/+45 Kühlbetrieb: +10/+46

• Kompressor: Twin Rotary - Kältemittelmenge R 410 A: 4,5 kg

• Max. Vorlauftemperatur: 60 C

• Elektr. Anschluss: 3L/N/PE/400V/50Hz - Sicherungsautomat: 3polig, C 20 A

• Max. Leistungsaufnahme: 3,3 kW

• Anschluss Kältekreis
  Heißgasleitung: Bördelverb. 5/8"
  Flüssigkeitsleitung: Bördelverb. 3/8"

• Abmessungen
  Breite: 975 mm
  Höhe: 1262 mm
  Tiefe: 380 mm
  Nettogewicht: 118 kg

Hydraulikmodul Logatherm WLW166i-14 E:

• Mit EMS-plus Bedieneinheit Logamatic HMC310
• SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelli gentes Stromnetz/eine PV-Anlage vorbe- reitet
• Integrierte Wärmemengenerfassung
• Konnektivität über MX300 (Zubehör) möglich
• Hocheffiziente Heizwasserpumpe Grundfos UPM2K 25-75 PWM zur Heizwasserum wälzung für direkt nachgeschalteten Heizkreis.
• Mit 9 kW elektr. Zuheizer (stufig 2, 4, 6, 9 kW)
• Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
• Ausdehnungsgefäß 8 Liter
• Warmwasserbetrieb mittels externem Um- schaltventil (Zubehör) möglich
• Kühlbetrieb still/dynamisch möglich

Technische Daten:

• Anschluss Heizung: G 1" AG - Heizwassertemperatur min/max: 7 / 80 C

• Anlagendruck
  minimal: 1,2 bar
  maximal: 3,0 bar

• In Kombination mit WLW-14 AR SP P3:
  Heizwasserseite
  Mindestvolumenstrom Abtauung: 1,2 m3/h
  Fussbodensystem nominal: 2,48 m3/h
  mit max. Restförderhöhe: 1,8 m
  Heizkörpersystem nominal: 1,58 m3/h
  mit max. Restförderhöhe: 4,6 m

• Anschluss Kältekreis
  Heißgasleitung: Bördelverb. 5/8"
  Flüssigkeitsleitung: Bördelverb. 3/8"
  Für Kältemittel R410A

• Elektr. Anschluss: 3L/N/PE/400V/50Hz - Schutzklasse: IP X1

• Sicherungsautomat: 3polig, C 16 A

• Abmessungen
  Breite: 485 mm
  Höhe: 700 mm
  Tiefe: 398 mm
  Nettogewicht: 44 kg

Buderus Logafix Ausdehnungsgefäß BU-H 35
35 Liter für Heizung, max. 3 bar, weiß

Membran-Druckausdehnungsgefäß für geschlossene Heizungs-, Solar- und Kühlanlagen, ausgeführt nach DIN 4807, Zulassung gemäß EU-Druckgeräterichtlinie
97/23/EG.
Ausführung für Wandbefestigung bzw. mit
Fußkonstruktion, Systemanschluss mit
Außengewinde, außen Kunststoffbeschichtet, Membrane nicht tauschbar.
Max. Betriebstemp.: 120 C
Max. Betriebstemp. Membrane: 70 C

Buderus Logafix Kappenventil MS 3/4x3/4

Kappenventil DN 20, 3/4" IG, PN 10, Messing, plombierbar.
Erforderlich nach DIN EN 12828. Zur Kontrolle, Wartung und evtl. Austausch von
Membran-Ausdehnungsgefäßen.

Material: Messing
Nennweite: DN 20
Max. Betriebsdruck: PN 10
Max. Betriebstemperatur: 120 C

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
EnergieeffizienzklassenSpektrum: A+++ -> G
Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage (Kessel): -
Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage bei durchschnittlichen
Klimaverhältnissen (WP) 140 %

Buderus-Artikel-Nr.: 7739621341

5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
