Buderus Logasys-Paket SL510i Wärmepumpe WLW196i-8 ARB, KM R410A, GB192-15i, 1 Heizkreis, P200.5, WW-Speicher SH290

Buderus Logasys SL510i
WLW196i-8 ARB,GB192-15i,1HK,P200.5,SH290

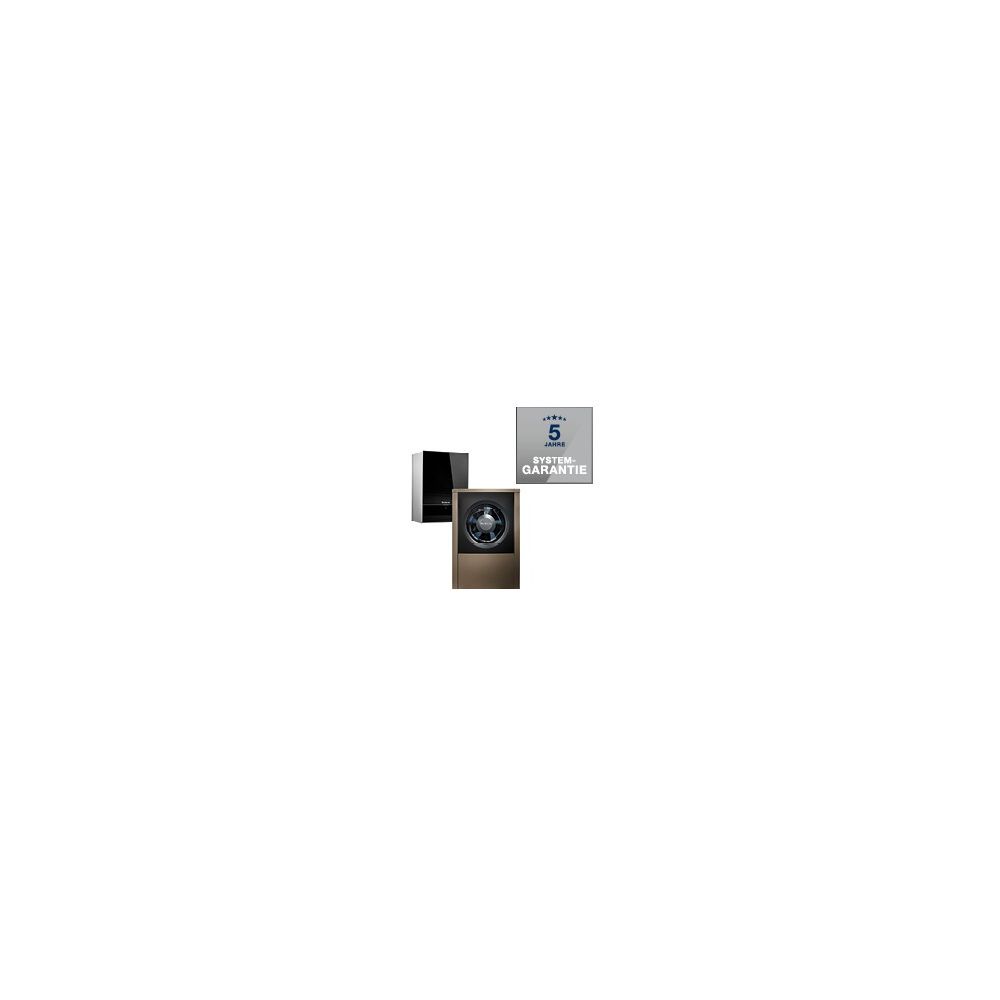

Logasys SL510i mit Logatherm WLW196i-8
ARB, reversible Luft-Wasser-Wärmepumpe
für bivalenten Betrieb mit wandhängendem
Gaskessel Logamax plus GB192-15i.

Im Paket enthalten:

• WLW196-8 iARB - Installationspaket INPA WPL 6-14 AR
• Abdeckhaube für INPA WPL 6-8 AR
• Kondensatablaufheizung - Heizkreis-Set HS25 V3
• WMS 1, Wandmontage-Set für 1 Heizkreis
• Anschluss-Set AS HKV25, HS/HSM25 - Logafix Ausdehnungsgefäß BU-H 35 L
• Logafix Kappenventil MS 3/4" x 3/4"
• 2 x 3-Wege-Umschaltventil 28 mm inkl. Motor
• Pufferspeicher P200.5 S-B
• Logalux Warmwasserspeicher SH290 RS-B
• Kesselsicherheitsgruppe 1", Manometer, SV 1/2", mit Isolierung
• Universal Rückschlagventil, 25 bar, 1Ms, Speziald. bis 110 C
• Doppelnippel 1" x 1"
• Koppelrelais zum Anschluss des 2. Wär- meerzeugers
• Logamax plus GB192-15i
• Anschluss-Set HKA 1" - Gasdurchgangshahn GA-BS, R 1/2
• Montageanschlussplatte kpl für EG
• Logafix Ausdehnungsgefäß BU-H 25 L, inkl. Zarge MB3
• Anschluss-Set AAS 3/4" mit KFE-Ventil
• Hydraulische Weiche WHY 80/60
• Trichtersiphon

Wärmepumpe Logatherm WLW196-8 iARB

• Max. Heizleistung 10,7 kW bei A2/W35
• Leistungszahl 4,3 bei A2/W35 gemäß EN 14825 und 60 % Inverterleistung
• Reversible Luft/Wasser-Wärmepumpe für bivalenten Betrieb
• Wärmepumpe Logatherm WLW196-8 iARB bestehend aus IDU-8 iB + ODU_W 8 (Inneneinheit = IDU-iB = InDoorUnit_Water Außeneinheit = ODU_W = OutDoorUnit_Water)
• Wasserführende Verbindung zwischen In- nen- und Außeneinheit
• Schnelle und einfache Installation
• Inklusive Estrichtrocknungsfunktion u. aktiver Kühlung
• Bis zu 62 C (bei A>-2) Vorlauftemperatur mit der Wärmepumpe möglich
• Einfache Bedienung über EMS-plus Bedieneinheit Logamatic HMC300 mit Klar textdisplay
• 1 ungemischter Heizkreis regelbar. Für
  gemischte Heizkreise sind Zubehöre er forderlich

Inneneinheit (IDU-8 iB):
Mit EMS-plus Bedieneinheit Logamatic
HMC300

• Frontverkleidung aus modernem, bruch- festem Titaniumglas. Farbe schwarz
• SG Ready: smart-grid-fähige Wärmepumpe ist für die Einbindung in ein intelli gentes Stromnetz/eine PV-Anlage vorbe- reitet
• Hocheffiziente Heizwasserpumpe Grundfos UPM2 25/75 zur Heizwasserumwälzung zwischen Innen- und Außeneinheit
• Mit 3-Wege-Mischer zur hydraulischen Kesseleinbindung
• Manometer, Filterkugelhahn, Entlüfter und Sicherheitsventil
• Warmwasserbetrieb mittels externem Um- schaltventil (Zubehör) möglich
• Elektr. Anschluss: 1L/N/PE/230V/50Hz
• Wasserseitiger Anschluss Heizung: G 1" AG
• Mindestvolumenstrom: 1,55 m3/h
• Abmessungen
  Breite: 485 mm
  Höhe: 700 mm
  Tiefe: 386 mm
  Nettogewicht: 30 kg

Außeneinheit (ODU_W 8):

• Invertergeregelter Verdichter- und Ge- bläsebetrieb
• Patentierte Smart-Soft-Defrostfunktion für max. Laufzeiten
• Einfacher Transport und stoßfest durch
  kompakte Bauweise mit EPP-Material

Technische Daten:

• Heizleistung +7/35 C: 3,32 kW (nach EN 14825, 40 %)
• Heizleistung +2/35 C: 5,04 kW (nach EN 14825, 60 %)
• Heizleistung -7/35 C: 8,43 kW (nach EN 14825, 100 %)
• COP +7/35 C: 4,93 (nach EN 14825)
• COP +2/35 C: 4,3 (nach EN 14825)
• COP -7/35 C: 2,96 (nach EN 14825)
• Kühlleistung +35/18 C: 9,25 kW (gemäß EN 14511)
• EER bei A35/W18: 3,64
• Kühlleistung +35/7 C: 6,32 kW (gemäß EN 14511)
• EER bei A35/W7: 2,90
• Nom. Luftvolumenstrom: 4500 qm/h
• Außenlufttemperatur min./max. Heizbetrieb: -20/+35 Kühlbetrieb: +15/+45
• Kompressor: Twin Rotary
• Schallleistungspegel nach ErP (EN 12102): 48 dB(A)
• Max. Schallleistungspegel im Tagbetrieb (EN12102): 64 dB(A)
• Max Schallleistungspegel im reduzierten Nachtbetrieb (silent mode, EN12102): 58 dB(A)
• Schalldruckpegel in 1 m Abstand (EN 12102): 36 dB(A)
• Max. Schallldruckpegel in 1 m Abstand (EN 12102): 52 dB(A)
• Kältemittelmenge R 410 A: 2,35 kg - Max. Vorlauftemperatur: 62 C
• Elektr. Anschluss: 1L/N/PE/230V/50Hz
• Max. Leistungsaufnahme: 3,6 kW
• Wasserseitiger Anschluss Heizung: G 1" AG
• Abmessungen
  Breite: 930 mm
  Höhe: 1380 mm
  Tiefe: 440 mm
  Nettogewicht: 115 kg

Mit serienmäßiger IP-Schnittstelle über
das Funkmodul MX300 mit Wandhalter/Magnetbefestigung.

• WLAN Verbindung zur Kommunikation mit der App MyBuderus
• WLAN Verbindung zur Kommunikation mit d. Fachkundenportal Buderus ConnectPRO Bedienung über die App MyBuderus:
• Überwachen u. bedienen Sie Ihr Buderus System mit Ihrem Smartphone (Android, iOS)
• Übersicht aller Geräte im Homescreen
• Anpassung von Raumtemperatur, Warmwasser und Einstellung von Zeitprogram men
• Anzeige von Energieverbräuchen und deren Historie Fernüberwachung über Fachkundenportal Buderus ConnectPRO mit PC / Tablet:
• Statusübersicht über alle Anlagen
• Schneller Zugriff auf erforderliche Dokumentation und Ersatzteile
• Anzeige aller dringlichen Warnungen
• Anzeige der installierten Systemkompo- nenten
• Notizfunktion und anlagenspezifische Benachrichtigungsfunktion
• DIAGNOSTIC plus: Anzeige aller relevanten Betriebszustände und Monitoring zur professionellen Analyse
• Parameter-Konfiguration verändern und
  optimieren aller relevanten Anlagenpa rameter

Die Erstinbetriebnahme sowie die erforderlichen wiederkehrenden Wartungen sind
durch den Buderus Kundendienst oder eine
von Buderus für dieses Produkt qualifizierte u. zertifizierte Fachfirma durchzuführen! Diese Dienstleistung ist nicht
enthalten und separat zu beauftragen!

Wir weisen darauf hin, dass wir eine Gewährleistung nur für solche Anlagenteile
übernehmen können, die Sie bei uns bezogen haben.
Bitte beachten Sie die von uns vorgegebenen Komponentenlisten und Hydraulikvorschläge. Bei Verwendung anderer Komponenten kann es ggf. zu Fehlfunktionen
oder Effizienzeinbußen kommen.

Buderus Gasbrennwertgerät GB192i, geeignet für den Betrieb mit Erdgas 2H(E), 2L
(LL) und Flüssiggas 3P. Werkseitig eingestellt auf Erdgas 2H(E). Einfachste
Umstellung auf andere Gasarten 2L(LL)
und 3P über Gas-Einstelldüse.
Frontverkleidung aus modernem, bruchfesten Titaniumglas. Einfache und intuitive
Bedienung der Gerätefunktionen über das
Touchkey-Display.
Integrierte Funktion d. Fremwärmeerkennung und optimierte Weichenfunktion (RL
Temperatur 75 % der VL Temperatur) bei
Anschluss eines Weichenfühlers.
Maße Gas-, Vorlauf-/Rücklaufanschluss
und Abgasanschlussstück kompatibel zu
Altkesseln GB112-24/30, GB142-15/24/30
und GB162-15/25/35/45.

ALUplus für optimale Energieausnutzung
und minimierte Gesamtbetriebskosten.

• Vormischbrenner mit Metallvliesober- fläche
• Modulation bis zu 11-100 % (je nach Gerätegröße)
• Hocheffektiver Wärmtauscher aus Aluminiumguss mit ALUplus Oberflächenver- edelung für minimierten Wartungsauf wand Bedieneinheit RC300 im Gerät integrier- bar. Elektrische Anschlussmöglichkeiten für:
• Externe Pumpe - Warmwasserfühler
• Außentemperaturfühler
• Bus Anschluss für Bedieneinheiten
• Zirkulationspumpe oder Heizkreispumpe nach der hydraulischen Weiche
• Speicherladepumpe oder externes 3-Wegeventil 230 V
• Externe Verriegelung EV (z.B. Tempera- turwächter für die Fußbodenheizung)
• Potentialfreie Wärmeanfrage

FLOWplus-System für max. Brennwertnutzung, stromsparenden und geräuscharmen
Betrieb

• Kein Mindestvolumenstrom nötig
• Hocheffizienzpumpe mit Permanentma- gnetmotor
• Umwälzpumpe für eine differenzdruckgeregelte Betriebsweise für gute An passung an die hydraulischen Gegeben- heiten der Heizungsanlage, kleinste Pumpeneinstellung = 100 mbar konstant
• Umwälzpumpe mit einer leistungsgeregelten Betriebsweise bei Einsatz einer
  hydraulischen Weiche zur Vermeidung
  von Rücklauftemperaturanhebung

Die Anforderungen an die Füll- und Ergänzungswasserqualität sind im jeweils
gültigen Buderus Katalog, Arbeitsblatt
K8 enthalten. In Anlehnung an die VDI
2035 kann anhand der in diesem Arbeitsblatt enthaltenen Diagramme entschieden
werden, ob das Füll- und Ergänzungswasser aufbereitet werden muss oder nicht.
Muss das Füll- und Ergänzungswasser aufbereitet werden, so kommt die Wasseraufbereitungsmaßnahme Vollentsalzung des
Füllwassers zum Einsatz. Damit wird ein
salzarmer Betrieb des Anlagenwassers erreicht. Buderus kann notwendige Wasseraufbereitungspatronen als Zubehör (Kauf
oder Leihe) zur Verfügung stellen.

Gasart: eingestellt auf Erdgas 2E
einfachst umstellbar auf 2LL oder 3P

Wärmeleistung (Voll-/Teillast)
bei 50/30 C: 2,8-16,7 kW
bei 80/60 C: 2,6-18,0 kW
bei Warmwasser: 19,3 kW
Normnutzungsgrad DIN 4702: bis 98,6 %
Konzentr. Abgasanschluss: 80/125 mm
Abmessungen
Höhe: 735 mm
Breite: 520 mm
Tiefe: 465 mm
Gewicht: 48 kg
CE-Kennzeichen: CE-0085CQ0240
Zuläss. Betriebsüberdruck: 3 bar

EU-RICHTLINIE FÜR ENERGIEEFFIZIENZ
Klasse für jahreszeitbedingte
Raumheizungs-Energieeffizienz
der Verbundanlage: A++
EnergieeffizienzklassenSpektrum: A+++ -> G
Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage (Kessel): 140 %
Jahreszeitbedingte RaumheizungsEnergieeffizienz der Verbundanlage bei durchschnittlichen
Klimaverhältnissen (WP) -

ANGABEN IN BEZUG AUF
EU F-GAS VERORDNUNG 517/2014
Umwelttechnischer Hinweis: Enthält fluorierte Treibhausgase
Kältemitteltyp: R410A
Treibhauspotential - GWP: 2088 kgCO2eq
Füllmenge Kältemittel: 2,35 kg
Füllmenge Kältemittel: 4,907 tCO2eq
Bauart des Kältekreises: Hermetisch geschlossen

Buderus-Artikel-Nr.: 7739613073

5 Jahre Buderus Systemgarantie
(Voraussetzung: Übergabe Zertifikat inklusive Garantiebedingungen - Aktivierung durch Endkunde - Jährliche Wartung)
