Buderus Logamax Wohnungsstation WS170-50 UME kompakt, 50kW Heizkreis gemischt, Unterputz

Die Buderus Logamax Wohnungsstation WS170-50 UME kompakt ist eine effiziente Unterputzlösung für die direkte Heizungsversorgung und Warmwasserbereitung im Durchlaufprinzip. Sie ermöglicht den Anschluss eines geregelten Heizkreises mit einer Heizleistung von bis zu 15 kW und bietet eine Warmwasserleistung von 50 kW für eine Auslaufmenge von bis zu 21 Litern pro Minute. Ausgestattet mit einem edelstahlgelöteten Plattenwärmetauscher, einer außentemperaturgeführten Regelung über die Bedieneinheit Logamatic RC310 und einer umfassenden Dämmung, bietet sie hohe Effizienz und Flexibilität für Unterputzanwendungen.

Wie erfolgt die Wärme- und Warmwasserversorgung?

Die Wohnungsstation Buderus Logamax WS170-50 UME versorgt einen gemischten Heizkreis direkt mit Wärme und bereitet Warmwasser im Durchlaufprinzip. Eine integrierte Pumpe vom Typ Grundfos UPM 3 Auto L 15-70 unterstützt den Heizkreis. Die Warmwassertemperatur lässt sich flexibel von 30 °C bis 60 °C einstellen. Eine Warmwasservorrang-Schaltung stellt sicher, dass bei Bedarf sofort warmes Wasser zur Verfügung steht. Die elektronischen Steuerventile für Heizung und Warmwasser bieten einen hohen Modulationsbereich von bis zu 1:100, was eine präzise Regelgüte und den Ausgleich von Temperaturschwankungen im System ermöglicht. Eine elektronisch aktivierbare Komfortfunktion für Warmwasser über die Bedieneinheit RC310 sorgt für zusätzlichen Komfort.

Welche Komponenten sind integriert und welche Funktionen bieten sie?

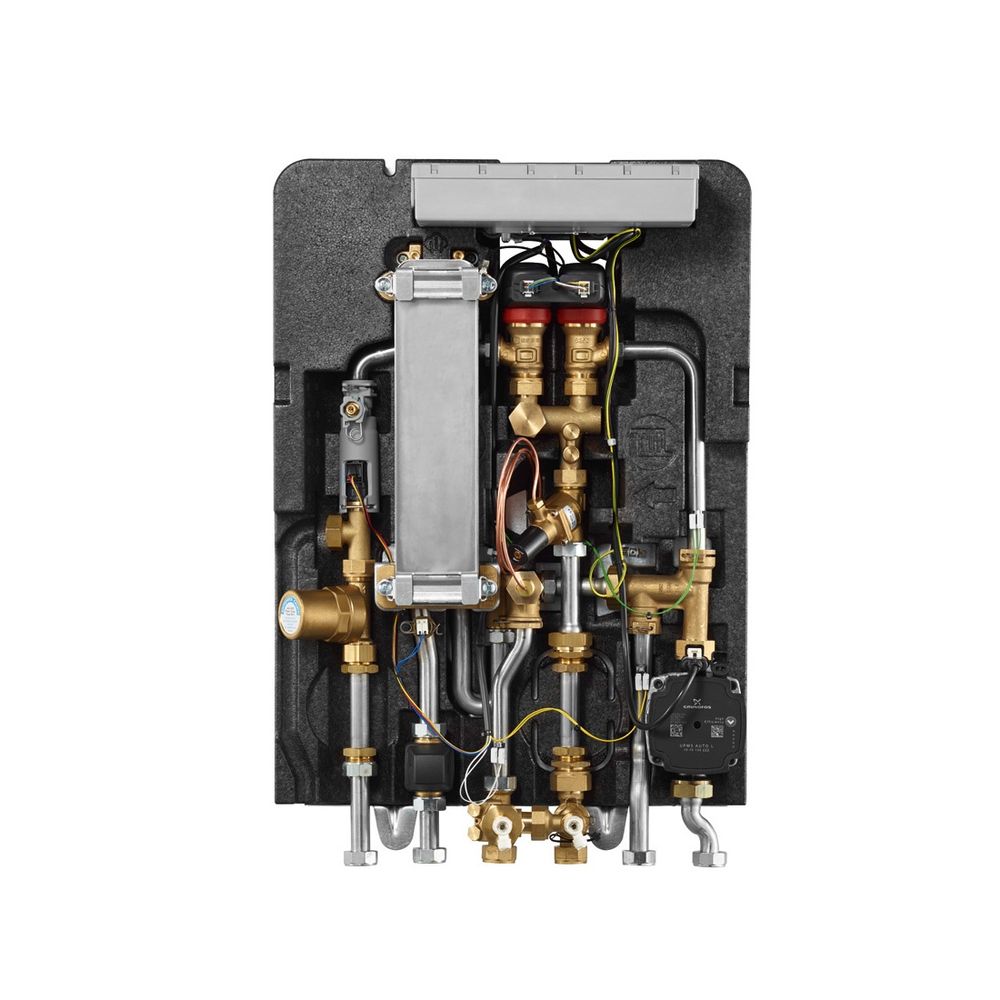

Die Station ist mit einem edelstahlgelöteten Plattenwärmetauscher ausgestattet, der für einen universellen Einsatz geeignet ist. Ein EMS plus Zentralmodul dient der elektronischen Regelung der Komponenten. Serienmäßig sind ein Schmutzfänger, eine Warmwasserturbine zur Detektion der Warmwasserbereitung, ein Wasserschlagdämpfer für geringe Geräuschentwicklung in der Kaltwasserleitung sowie ein Rücklauffühler integriert. Ein Differenzdruckregler ist werkseitig auf 300 mbar voreingestellt. Zudem sind Passstücke für Kaltwasser- und Wärmemengenzähler sowie eine Messstelle M10x1 für Wärmemengenzähler-Fühler vorhanden. Die gesamte Unterputzversion ist komplett mit Polypropylen-Schaum (EPP) gedämmt, was zur Effizienz beiträgt.

Welche Regelungs- und Installationsmöglichkeiten bestehen?

Die Regelung der Wohnungsstation erfolgt außentemperaturgeführt über die Bedieneinheit Logamatic RC310, die auch die Einstellung der Rücklauftemperatur für den Heizkreis ermöglicht. Ein Hochtemperaturabgang kann für den Anschluss eines Badheizkörpers nachgerüstet werden. Die kompakte Bauweise der Unterputz-Station erfordert keine seitlichen Mindestabstände, was die Installation vereinfacht. Die Station ist für den Anschluss an die zentrale Wärmeversorgung ausgelegt und bietet eine Möglichkeit zur Rücklauftemperaturbegrenzung.

Technische Daten

• Heizleistung max.: 15 kW
• Warmwasserleistung: 50 kW
• Max. Auslaufmenge Warmwasser: 21 l/min
• Einstellbare Warmwassertemperatur: 30 bis 60 °C
• Max. elektrische Leistungsaufnahme: 41,3 W
• Schutzart: IP 42
• Höhe: 653 mm
• Breite: 434 mm
• Tiefe: 190 mm
• Anschluss Heizung/Warmwasser: 3/4 Zoll

Die Buderus Logamax Wohnungsstation WS170-50 UME bietet eine zuverlässige und energieeffiziente Lösung für die dezentrale Wärme- und Warmwasserversorgung. Mit einer Heizleistung von bis zu 15 kW und einer Warmwasserleistung von 50 kW bei einer maximalen Auslaufmenge von 21 Litern pro Minute erfüllt sie hohe Anforderungen an Komfort und Effizienz. Die kompakte Unterputz-Bauweise und die intelligente Regelung über die Logamatic RC310 machen sie zu einer flexiblen Komponente in modernen Heizsystemen.
