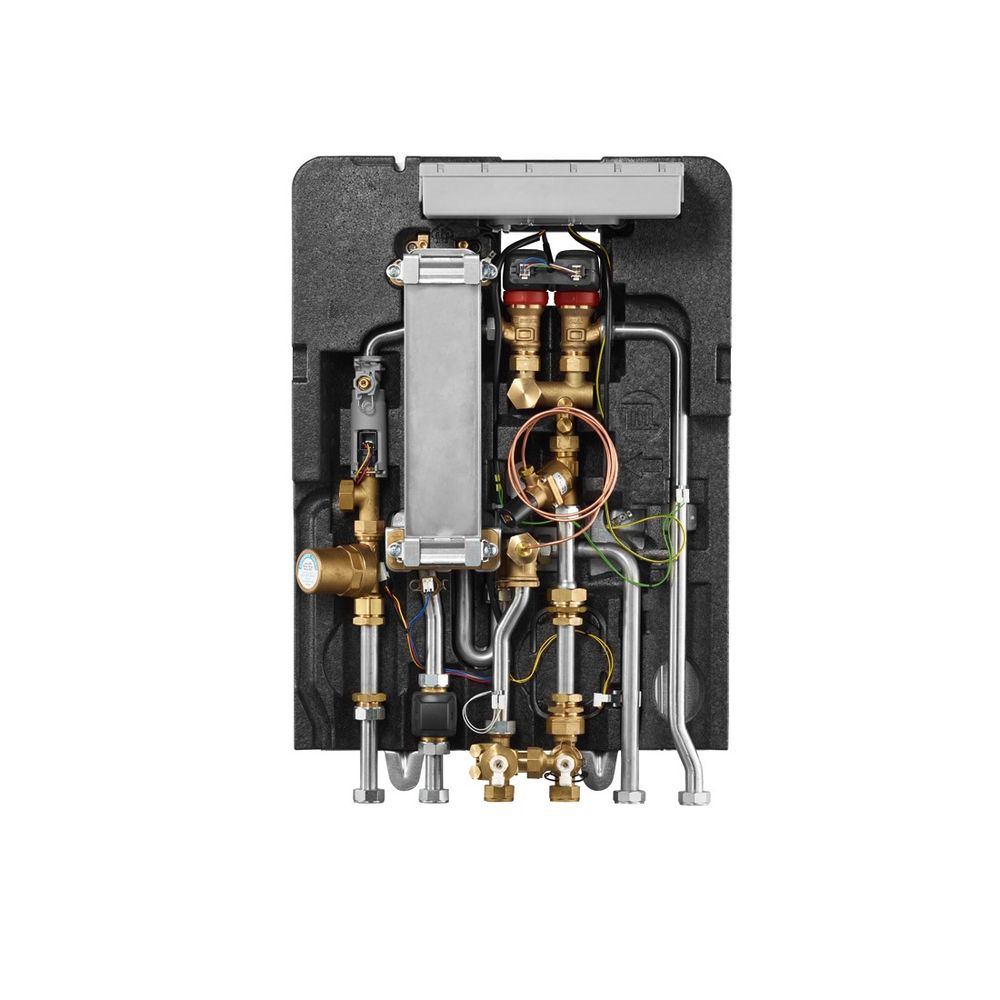

Buderus Logamax Wohnungsstation WS170-50 UE kompakt, 50kW Heizkreis direkt, Unterputz

Die Buderus Logamax Wohnungsstation WS170-50 UE kompakt ist eine leistungsstarke und effiziente Unterputzstation für die direkte Heizkreisversorgung und Warmwasserbereitung im Durchlaufprinzip. Mit einer maximalen Heizleistung von 15 kW und einer Warmwassermenge von bis zu 21 Litern pro Minute eignet sie sich ideal für den Anschluss an zentrale Wärmeversorgungen. Die Station ist komplett gedämmt und optimiert den Energieverbrauch durch ihren Edelstahl-Plattenwärmetauscher und die kombinierte Steuerung mit Logamatic RC310 oder RC100.

Wie funktioniert die Buderus Logamax Wohnungsstation WS170-50 UE?

Die Wohnungsstation versorgt den Heizkreis direkt und erwärmt das Wasser im Durchlaufprinzip über einen edelstahlgelöteten Plattenwärmetauscher. Die Warmwassertemperatur lässt sich zwischen 30 und 60 °C einstellen. Elektronische Steuerventile regeln sowohl Heizung als auch Warmwasser mit einem hohen Modulationsbereich bis zu 1:100, was eine präzise Temperatursteuerung und Anpassung an den Bedarf ermöglicht. Eine Warmwasservorrang-Schaltung sorgt für eine bedarfsgerechte Priorisierung der Warmwasserbereitung.

Welche Komponenten sind in der Wohnungsstation integriert?

Die Station ist serienmäßig mit einem Schmutzfänger, einer Warmwasserturbine zur Detektion der Warmwasserbereitung, einem Wasserschlagdämpfer zur Geräuschreduzierung in der Kaltwasserleitung sowie einem Differenzdruckregler, voreingestellt auf 300 mbar, ausgestattet. Zusätzlich sind Passstücke für Kaltwasser- und Wärmemengenzähler sowie eine Messstelle M10x1 für Wärmemengenzähler-Fühler integriert. Die Rücklauftemperatur lässt sich über die Bedieneinheit Logamatic RC310 einstellen, um die Effizienz der Anlage zu erhöhen.

Wie wird die Buderus Logamax WS170-50 UE gesteuert und geregelt?

Die Steuerung erfolgt über das EMS plus Zentralmodul, das mit den Bedieneinheiten Logamatic RC310 oder RC100 kombiniert werden kann. Die Bedieneinheit RC310 bietet eine intuitive Bedienung über Touchkeys und ermöglicht eine elektronische Komfortfunktion für Warmwasser. Die Regelventile verfügen über einen großen Modulationsbereich, der Temperaturschwankungen im System ausgleicht. Bei Stationen mit gemischtem Heizkreis ist eine außentemperaturgeführte Regelung über die Logamatic RC310 möglich.

Welche Montage- und Ausstattungsmerkmale bietet die Wohnungsstation?

Die WS170-50 UE ist als Unterputzversion konzipiert und wird komplett gedämmt mit Polypropylen-Schaum (EPP) geliefert. Sie benötigt keine seitlichen Mindestabstände, was die Installation in beengten Räumen erleichtert. Die Abmessungen betragen 653 mm in der Höhe, 434 mm in der Breite und 190 mm in der Tiefe. Für die Montage stehen Unterputzkästen in kurzer und langer Ausführung zur Verfügung. Ein thermischer Bypass kann als Zubehör nachgerüstet werden.

Technische Daten

• Heizleistung: 15 kW
• Warmwasserleistung: 50 kW
• Max. Auslaufmenge Warmwasser: 21 l/min
• Warmwassertemperaturbereich: 30 bis 60 °C
• Anschluss Heizung Vorlauf/Rücklauf: 3/4 Zoll
• Max. Heizungsbetriebsdruck: 10 bar
• Max. Warmwasser-Betriebsdruck: 10 bar
• Nennspannung: 230 V
• Schutzart (EN 60529): IP 42
• Abmessungen (H x B x T): 653 x 434 x 190 mm

Die Buderus Logamax Wohnungsstation WS170-50 UE kompakt bietet eine effiziente und präzise Lösung für die Heizungs- und Warmwasserversorgung in Wohngebäuden. Mit einer Heizleistung von bis zu 15 kW und einer Warmwassermenge von bis zu 21 Litern pro Minute ermöglicht sie eine zuverlässige Versorgung. Die Kombination aus Edelstahl-Plattenwärmetauscher, elektronischer Steuerung und integrierten Komponenten trägt zu einer hohen Betriebssicherheit und Komfort bei.
