Kessel Ecoguss Grundkörper Pressflansch DN 80, Auslauf seitlich

Der Kessel Ecoguss Grundkörper Pressflansch DN 80 mit seitlichem Auslauf ist eine robuste Lösung für die Punktentwässerung, insbesondere in Betonböden. Gefertigt aus dem recyclingfähigen Verbundwerkstoff Ecoguss, bietet dieser Grundkörper höchste Schallschutzanforderungen, eine dauerhaft korrosionsfreie Oberfläche und Beständigkeit gegenüber aggressiven Medien sowie hohen Temperaturen. Er ist mit einem waagrechten Stutzen und einem herausnehmbaren Geruchsverschluss ausgestattet und ermöglicht eine sichere Abdichtung mittels Pressdichtungsflansch.

Welche besonderen Eigenschaften bietet der Verbundwerkstoff Ecoguss?

Der Grundkörper besteht aus dem innovativen und recyclingfähigen Verbundwerkstoff Ecoguss resistant. Dieses Material erfüllt höchste Schallschutzanforderungen und zeichnet sich durch seine Beständigkeit gegenüber aggressiven Medien aus. Zudem ist es temperaturbeständig und besitzt eine dauerhaft korrosionsfreie Oberfläche. Der Werkstoff ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius.

Wie ist der Grundkörper konstruiert und welche Abdichtungsmöglichkeiten bestehen?

Der Grundkörper Ecoguss dient in Kombination mit einem Aufsatzstück der Punktentwässerung und ist mit einem herausnehmbaren Geruchsverschluss sowie einer Bauzeitschutzabdeckung ausgestattet. Die Abdichtung am Grundkörper erfolgt durch einen Pressdichtungsflansch, der für die Ausbildung von wasserdichten Abdichtungen geeignet ist. Ein Klebeflansch mit Bolzen und Schrauben aus Edelstahl dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen können vom Hersteller geprüfte Dichtungsbahnen verwendet werden.

Welche Anschlussmöglichkeiten und Ausstattungsmerkmale sind vorhanden?

Der Auslaufstutzen des Grundkörpers ist in waagrechter Ausführung gestaltet und für den Anschluss an SML-Rohre geeignet. Der Außendurchmesser beträgt 83 mm. Eine Anschlussmöglichkeit für den Potentialausgleich ist ebenfalls vorhanden. Die Sperrwasserhöhe beträgt 50 mm, was eine zuverlässige Geruchsabdichtung sicherstellt. Der Grundkörper entspricht der Norm EN 1253-1 und ist für den Einsatz in Betonböden geeignet.

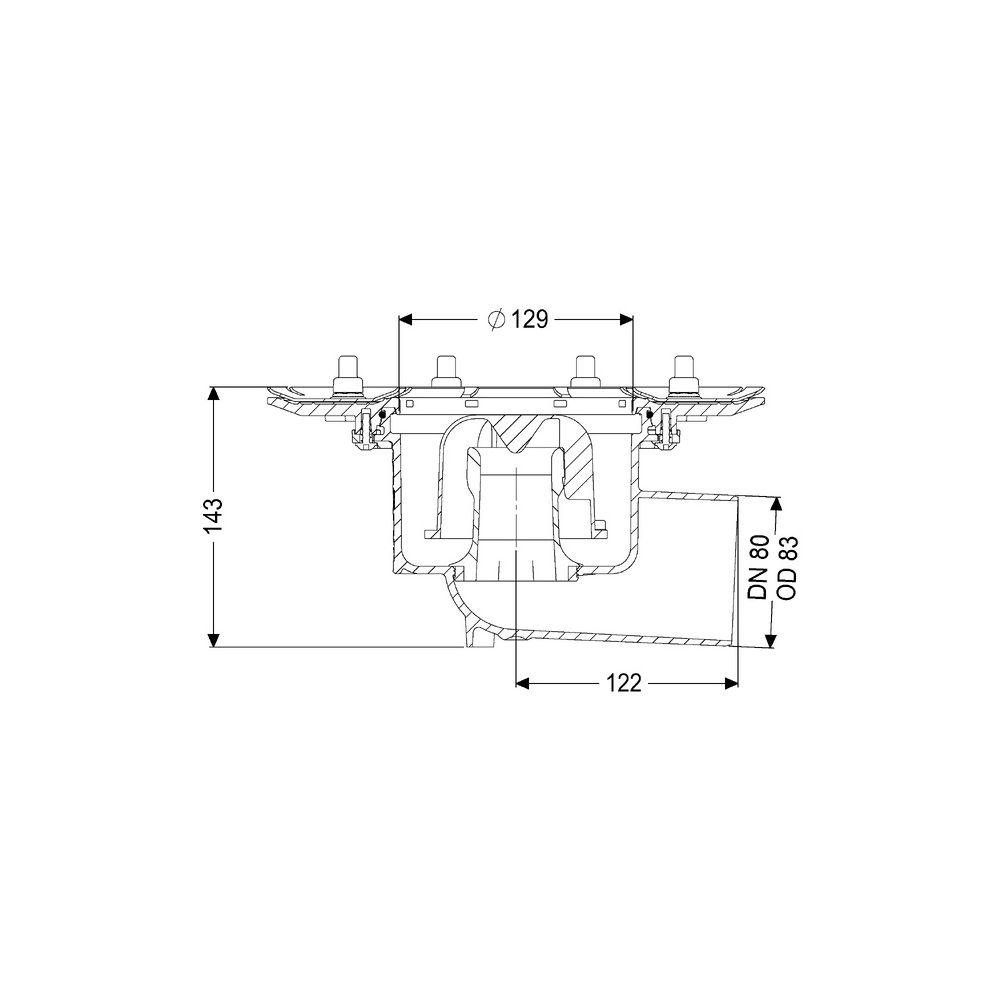

Technische Daten

• Norm: EN 1253-1
• Nennweite (DN): 80
• Außendurchmesser (DA): 83 mm
• Sperrwasserhöhe: 50 mm
• Material Grundkörper: Ecoguss resistant
• Stutzen Ausführung: waagrecht
• Gewicht netto: 2,08 kg
• Durchmesser: 273 mm
• Höhe: 147 mm
• Auslauf Anzahl: 1

Der Kessel Ecoguss Grundkörper Pressflansch DN 80 mit seitlichem Auslauf bietet eine zuverlässige und langlebige Lösung für die Punktentwässerung. Dank des robusten Ecoguss resistant Materials, des effektiven Pressdichtungsflansches und des integrierten Geruchsverschlusses ist er für anspruchsvolle Anwendungen in Betonböden bestens geeignet. Der waagrechte Auslaufstutzen ermöglicht den einfachen Anschluss an SML-Rohre bei einer Nennweite von DN 80.
