Kessel Ecoguss Grundkörper Pressflansch DN 70, Auslauf seitlich

Der Kessel Ecoguss Grundkörper Pressflansch DN 70 mit seitlichem Auslauf ist eine robuste und vielseitige Lösung für die Punktentwässerung. Gefertigt aus dem recyclingfähigen Verbundwerkstoff Ecoguss, bietet dieser Grundkörper höchste Schallschutzanforderungen, Beständigkeit gegenüber aggressiven Medien und eine dauerhaft korrosionsfreie Oberfläche. Er ist mit einem Pressdichtungsflansch zur Ausbildung wasserdichter Abdichtungen ausgestattet und verfügt über einen waagrechten Stutzen sowie einen herausnehmbaren Geruchsverschluss. Ideal für den Einsatz in Betonböden und den Anschluss an SML-Rohre.

Welche Eigenschaften zeichnen den Ecoguss Verbundwerkstoff aus?

Der recyclingfähige Verbundwerkstoff Ecoguss erfüllt höchste Schallschutzanforderungen und ist beständig gegenüber aggressiven Medien. Er zeichnet sich durch seine Temperaturbeständigkeit aus und besitzt eine dauerhaft korrosionsfreie Oberfläche. Der Werkstoff ist kurzfristig beflammbar von 100 bis zu 400 Grad Celsius.

Welche Funktionen und Ausstattungsmerkmale bietet der Grundkörper?

Der Grundkörper Ecoguss dient in Kombination mit einem Aufsatzstück der Punktentwässerung. Er ist mit einem herausnehmbaren Geruchsverschluss ausgestattet, der eine Sperrwasserhöhe von 50 mm aufweist. Eine Bauzeitschutzabdeckung ist ebenfalls integriert, um das System während der Bauphase zu schützen. Zudem ist eine Anschlussmöglichkeit für den Potentialausgleich vorhanden.

Wie erfolgt die Abdichtung und Installation des Grundkörpers?

Die Abdichtung am Grundkörper erfolgt mittels eines Pressdichtungsflansches, der zur Ausbildung von wasserdichten Abdichtungen geeignet ist. Dieser Klebeflansch ist mit Bolzen und Schrauben aus Edelstahl versehen und dient dem Einklemmen oder Aufschweißen von Bitumen- und Polymerbitumenbahnen sowie Kunststoff- und Elastomer-Dichtungsbahnen. Für wasserdichte Abdichtungen sollten ausschließlich vom Hersteller geprüfte Dichtungsbahnen verwendet werden. Der waagrechte Auslaufstutzen ist für den Anschluss an SML-Rohre mit einem Außendurchmesser von 78 mm geeignet. Der Grundkörper ist für den Einbau in Betonböden konzipiert und entspricht der Norm EN 1253-1.

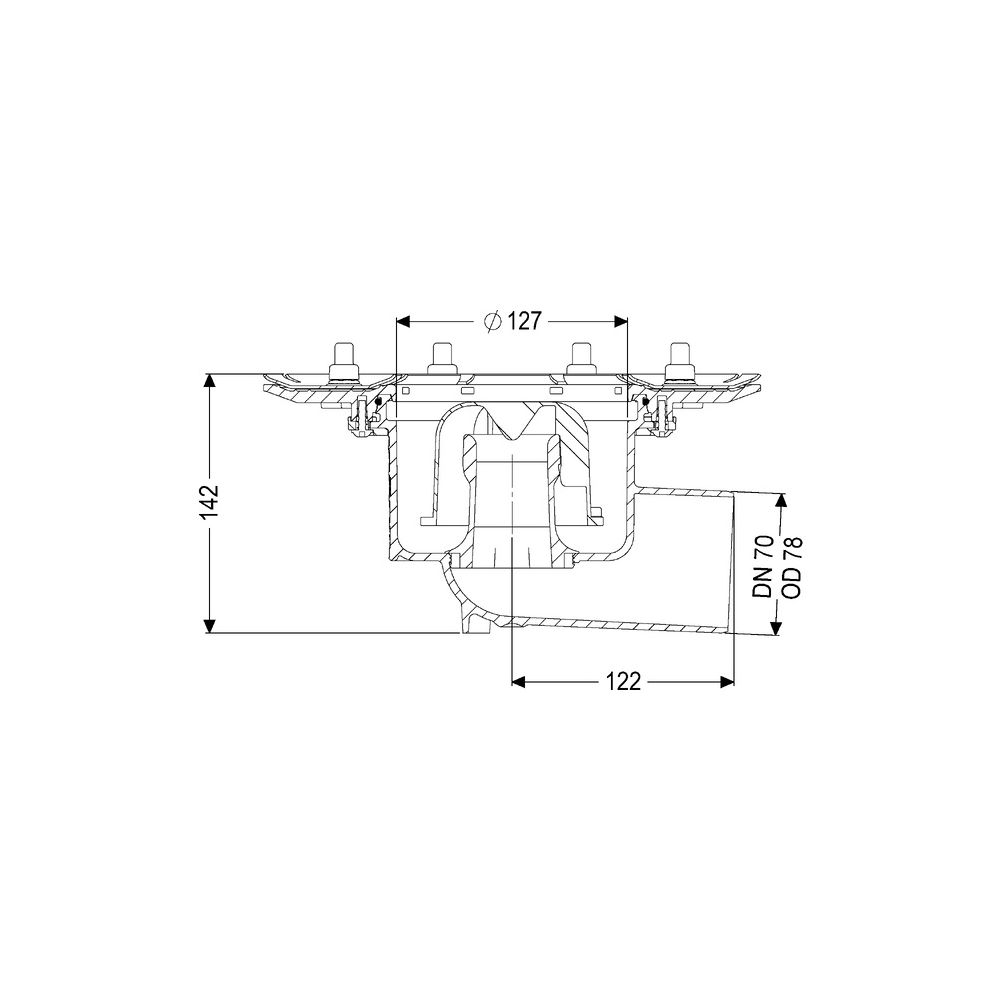

Technische Daten

• Norm: EN 1253-1
• Nennweite (DN): 70
• Außendurchmesser (DA): 78 mm
• Sperrwasserhöhe: 50 mm
• Material Grundkörper: Ecoguss resistant
• Stutzen Ausführung: waagrecht
• Geruchsverschluss: inklusive
• Geeignet für Betonboden: ja
• Durchmesser: 273 mm
• Höhe: 147 mm

Der Kessel Ecoguss Grundkörper Pressflansch DN 70 überzeugt durch seine robuste Bauweise aus langlebigem Ecoguss, die hohe Temperatur- und Korrosionsbeständigkeit bietet. Mit einer Nennweite von 70, einer Sperrwasserhöhe von 50 mm und der Möglichkeit zur wasserdichten Abdichtung ist er eine zuverlässige Lösung für Punktentwässerungen in Betonböden. Die waagrechte Ausführung und der Anschluss an SML-Rohre erleichtern die Installation und sorgen für eine sichere Entwässerung.
