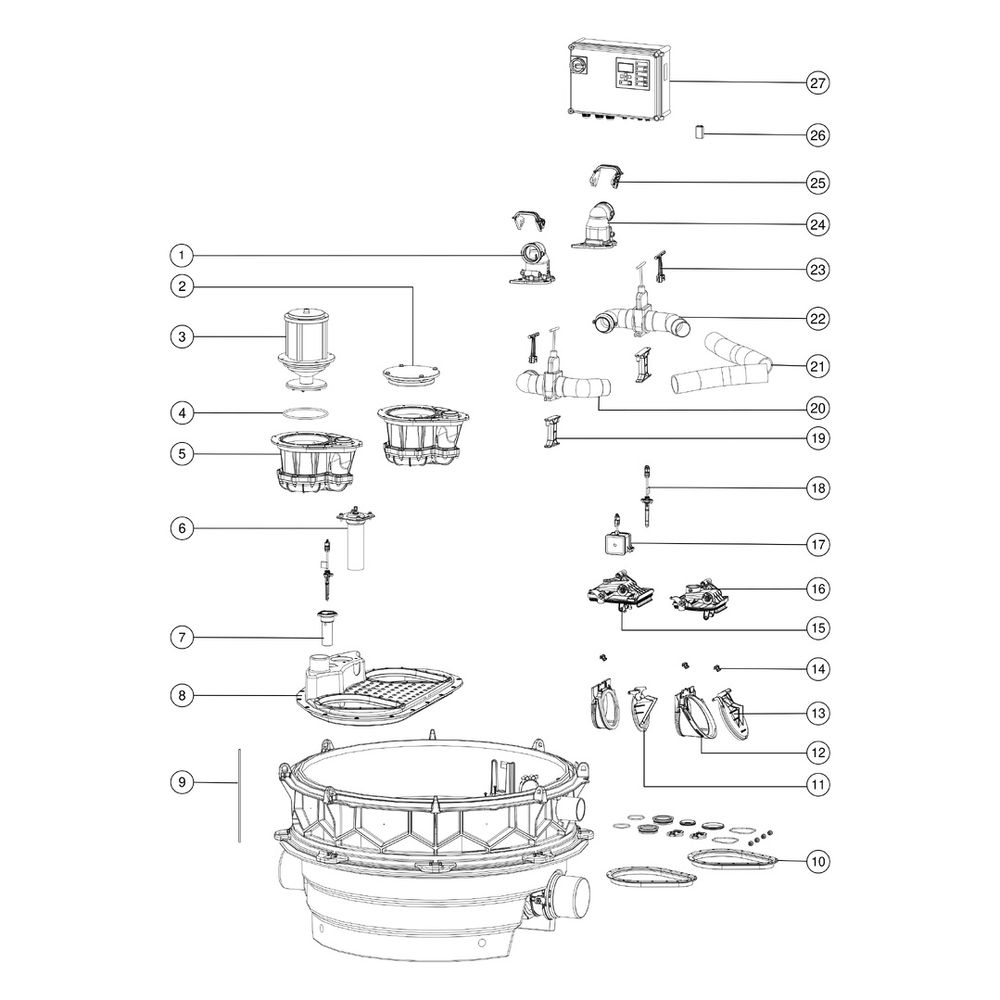

Kessel Ecolift Rückstauhebeanlage XL Mono 400V SPF 1500-S1, 1 motorisierte Klappe

Die KESSEL Ecolift Rückstauhebeanlage XL Mono 400V SPF 1500-S1 mit einer motorisierten Klappe ist eine Einzelanlage zur freien Aufstellung für fäkalienhaltiges und fäkalienfreies Abwasser. Sie verfügt über eine überflutbare Pumpe, ein motorisches und ein mechanisches Verschlusssystem sowie einen integrierten Rückflussverhinderer. Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle zum Kanal, während bei Rückstau eine zuverlässige Abwasserförderung sichergestellt wird.

Wie funktioniert die Rückstauhebeanlage Ecolift XL Mono?

Die Anlage entwässert im Normalbetrieb über das natürliche Gefälle zum Kanal. Bei Rückstau erkennt eine optische Sonde den Rückfluss, woraufhin das motorische Verschlusssystem automatisch schließt und den freien Durchgang zum Kanal sperrt. Die Entwässerung erfolgt dann über eine Druckleitung, die das Abwasser mit der integrierten Pumpe in den Kanal fördert. Die Druckleitung ist in einem geschweißten PE-Rohr auszuführen. Die Anlage besitzt zudem eine mechanische Rückstauklappe und einen Rückflussverhinderer, die zusätzlichen Schutz bieten.

Welche Komponenten und Materialien sind verbaut?

Der Sammelbehälter besteht aus dauerhaft beständigem Polyethylen (PE) und verfügt über einen abgeschlossenen Pumpenraum. Die Pumpe mit Gusseisengehäuse ist überflutbar und mit einem Freistromlaufrad ausgestattet, das Partikel bis zu 40 mm passieren lässt. Die Pumpe arbeitet mit einer Leistung von 1,4 kW (P1) und einer Förderhöhe von bis zu 7,5 m bei einem maximalen Volumenstrom von 28 m³/h. Die Steuerung erfolgt über das Schaltgerät Comfort Plus, das mit einer optischen Sonde, einem Motorschutzschalter und einer Vielzahl von Kommunikationsschnittstellen ausgestattet ist.

Wie ist die Steuerung und Überwachung der Anlage gestaltet?

Das Schaltgerät Comfort Plus ermöglicht eine anwenderfreundliche Steuerung und Überwachung. Es verfügt über eine mehrzeilige Displayanzeige, eine Logbuchfunktion, ein Selbstdiagnosesystem sowie eine Batteriepufferung. Alarm- und Sammelstörmeldungen können über eine GSM-Schnittstelle ausgegeben werden. Zudem ist ein potentialfreier Kontakt vorhanden, der die Einbindung in die Gebäudeleittechnik ermöglicht. Eine USB-Schnittstelle ist ebenfalls vorhanden. Die Steuerung arbeitet mit einer Betriebsspannung von 400 V und ist nach Schutzart IP 54 ausgeführt.

Welche Abmessungen und Einbaubedingungen sind zu beachten?

Die Rückstauhebeanlage hat eine Länge von 1384 mm, eine Breite von 1200 mm und eine Bauhöhe von 695 mm. Das Nettogewicht beträgt 112,86 kg. Die Anlage ist für eine freie Aufstellung vorgesehen und eignet sich für den vertieften Einbau. Der Behälter hat ein Volumen von 65 Litern, davon 20 Liter Nutzvolumen. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm. Die Druckleitung ist waagrecht angebunden mit einem Anschlussdurchmesser von DN 80.

Technische Daten

• Pumpenleistung (P1): 1,4 kW
• Förderhöhe max.: 7,5 m
• Max. Volumenstrom: 28 m³/h
• Nennstrom: 2,7 A
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68
• Behältervolumen: 65 l
• Nutzvolumen: 20 l
• Abmessungen (L x B x H): 1384 x 1200 x 695 mm
• Freier Kugeldurchgang: 40 mm

Die KESSEL Ecolift Rückstauhebeanlage XL Mono 400V SPF 1500-S1 bietet eine zuverlässige Lösung für die Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser bei Rückstaugefahr. Mit einer leistungsstarken Pumpe von 1,4 kW (P1), einer maximalen Förderleistung von 28 m³/h und einer Förderhöhe von 7,5 m stellt sie eine sichere und effiziente Abwasserentsorgung sicher, auch bei schwierigen Einbausituationen und freier Aufstellung.
