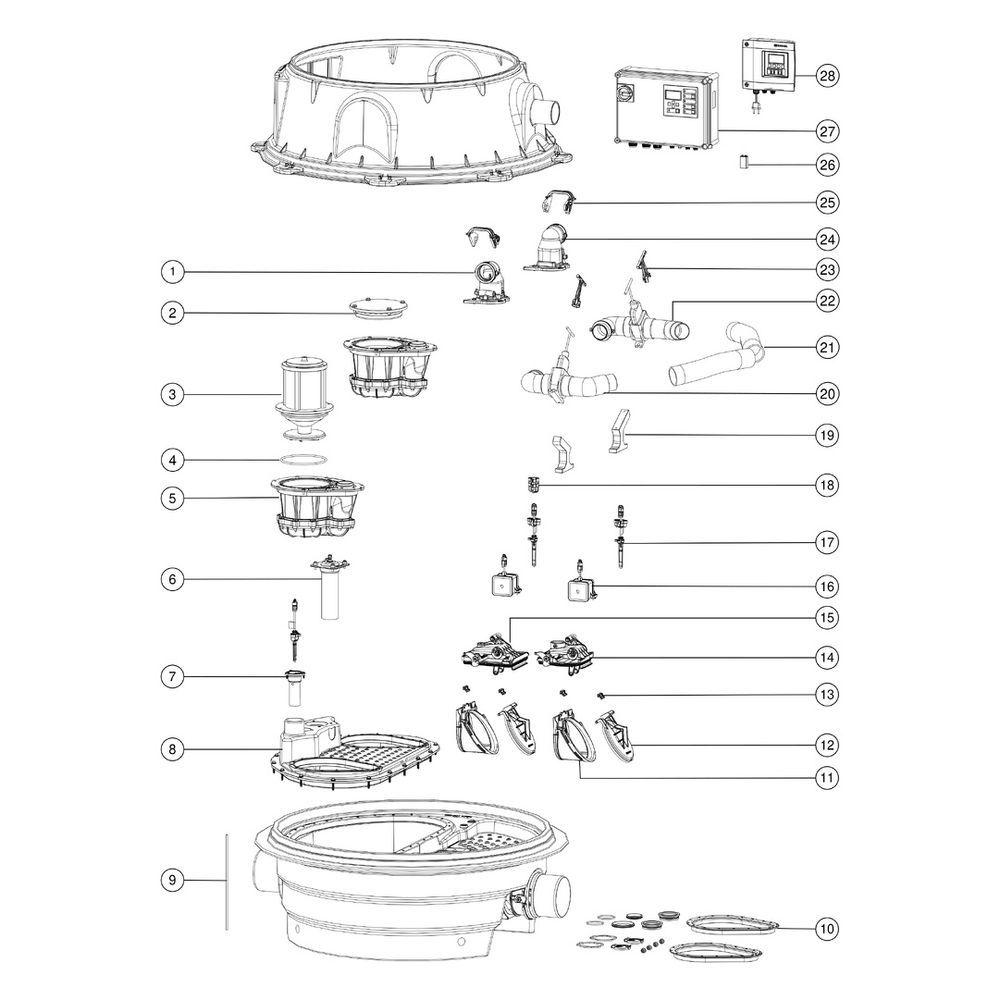

Kessel Ecolift Rückstauhebeanlage XL Mono 400V SPF 1500-S3, 2 motorisierte Klappen, mit Konus

Die Kessel Ecolift Rückstauhebeanlage XL Mono 400V SPF 1500-S3 ist eine Einzelanlage für die zuverlässige Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau ins Erdreich, verfügt sie über eine überflutbare Pumpe, zwei motorisierte Rückstauklappen und ein integriertes Rückflussverhinderersystem. Die Anlage bietet einen sicheren Rückstauschutz und ist für Anwendungen mit niedrigstem Einbau geeignet.

Wie funktioniert die Entwässerung und der Rückstauschutz?

Der Sammelbehälter aus dauerhaft beständigem PE-Kunststoff besitzt einen abgeschlossenen Pumpenraum. Im Normalbetrieb ist der Rohrquerschnitt frei geöffnet, und die Entwässerung erfolgt über das natürliche Gefälle zum Kanal. Eine optische Sonde erkennt Rückstau, woraufhin die zwei motorischen Verschlusssysteme automatisch schließen, um den freien Durchgang zum Kanal zu unterbinden. Während der Rückstauphase wird das Abwasser über eine Druckleitung, die in einem geschweißten PE-Rohr ausgeführt ist, in den Kanal gefördert.

Welche Steuerungs- und Sicherheitsfunktionen sind integriert?

Die Steuerung erfolgt über das anwenderfreundliche Schaltgerät Comfort Plus mit Redundanz, das zusätzliche Betriebssicherheit bietet. Es ist mit einem Motorschutzschalter, einer Batteriepufferung und einem Selbstdiagnosesystem (SDS) ausgestattet. Die Niveauerfassung erfolgt pneumatisch mittels Tauchrohr. Das Schaltgerät kann optional über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden und Alarm- sowie Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben. Eine USB-Schnittstelle und eine Logbuchfunktion sind ebenfalls vorhanden.

Welche technischen Merkmale und Abmessungen zeichnen die Anlage aus?

Die schwarze Anlage entspricht der Norm ÖNORM B 2501 und ist für den Außeneinsatz sowie den Einbau ins Erdreich vorgesehen. Sie bietet eine Grundwasserbeständigkeit ab Unterkante Bodenteil von 3000 mm. Die Abmessungen betragen 1379 mm Länge, 1200 mm Breite und 785 mm Höhe bei einem Nettogewicht von 115,37 kg. Der Behälter hat ein Volumen von 65 Litern und ein Nutzvolumen von 20 Litern. Der waagrechte Druckabgang hat einen Nenndurchmesser von DN 80 (DA 90 mm), der Zulauf einen Nenndurchmesser von DN 150.

Wie sind die Pumpen- und Förderleistungen der Rückstauhebeanlage?

Die überflutbare Pumpe SPF 1500-S3 ist für eine maximale Förderleistung von 28 m³/h und eine maximale Förderhöhe von 7,5 m ausgelegt. Sie arbeitet mit einer Leistungsaufnahme P1 von 1,4 kW und einer Leistungsabgabe P2 von 1,1 kW bei einer Drehzahl von 1415 U/min. Das Freistromrad ermöglicht einen freien Kugeldurchgang von 40 mm. Die Pumpe besitzt die Schutzart IP 68 (3m/48h) und Isolationsklasse F. Eine integrierte Temperaturüberwachung schützt die Pumpe, die für eine dauerhafte Förderguttemperatur von bis zu 40 °C geeignet ist.

Was ist bei Installation und Wartung zu beachten?

Die Anlage wird vormontiert zur bauseitigen Endmontage geliefert; Pumpen, Sensorik und Schaltgerät sind bauseits zu montieren und anzuschließen. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Absperreinrichtung besteht aus einem Kunststoffschieber. Durch das modulare KESSEL-Baukastensystem stehen verschiedene Aufsatzstücke oder Technikschacht-Varianten als Zubehör zur Verfügung.

Technische Daten

• Anlagenart: Einzelanlage
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Einbausituation: Einbau ins Erdreich
• Behältervolumen: 65 l
• Nutzvolumen: 20 l
• Max. Förderleistung: 28 m³/h
• Max. Förderhöhe: 7,5 m
• Leistung P1: 1,4 kW
• Betriebsspannung: 400 V
• Schutzart Pumpe: IP 68

Die Kessel Ecolift Rückstauhebeanlage XL Mono 400V SPF 1500-S3 bietet eine robuste und intelligente Lösung für die Abwasserentsorgung bei Rückstaugefahr. Ihre Konstruktion für fäkalienhaltiges und fäkalienfreies Abwasser, kombiniert mit einer leistungsstarken Pumpe von 1,4 kW und der hohen Schutzart IP68, stellt einen sicheren und effizienten Betrieb sicher. Das fortschrittliche Schaltgerät mit Redundanz und vielfältigen Kommunikationsoptionen ermöglicht eine flexible Integration und Überwachung in modernen Infrastrukturen.
