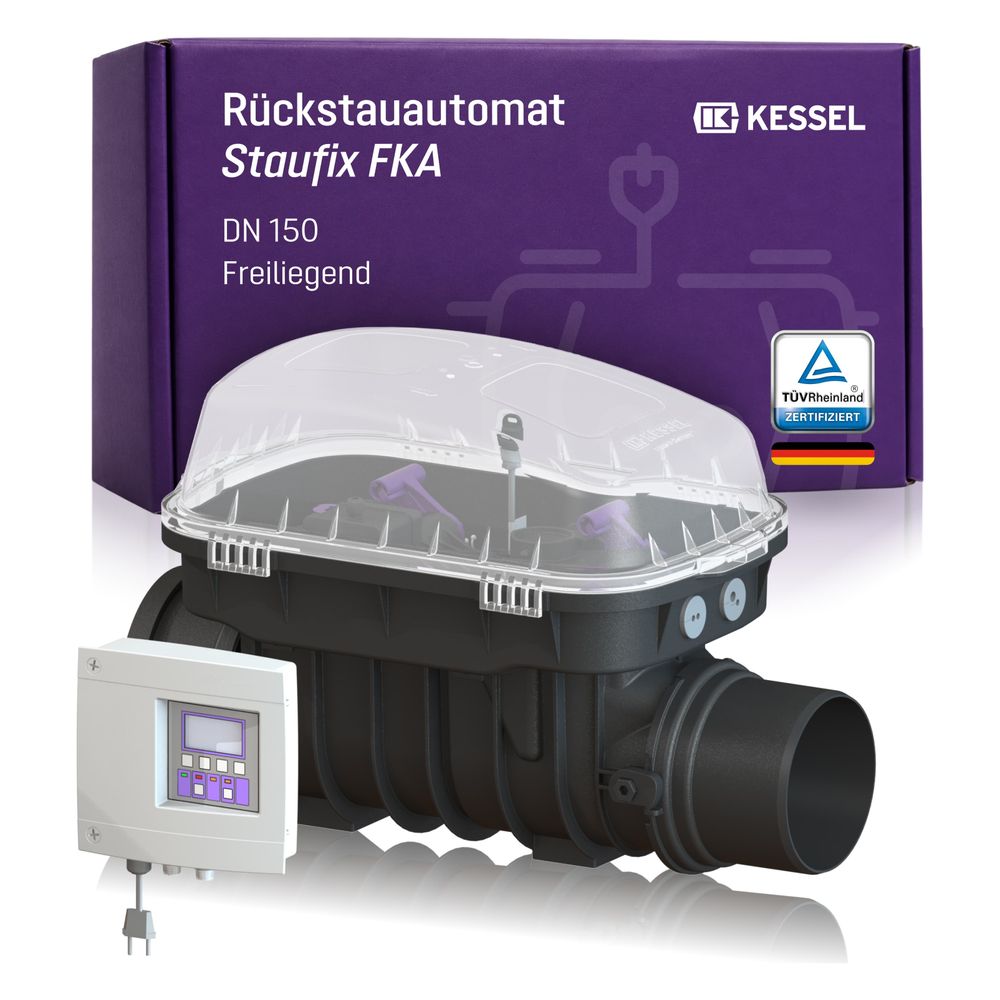

Kessel Staufix FKA Rückstauautomat DN 150, Schaltgerät Comfort, freiliegend

Der Kessel Staufix FKA Rückstauautomat DN 150 mit Schaltgerät Comfort ist eine Premium-Lösung für den zuverlässigen Rückstauschutz von fäkalienhaltigem Abwasser in freiliegenden Abwasserleitungen. Dieses System ist nach EN 13564 und DIN 1986-100 für fäkalienhaltiges Abwasser geeignet und verfügt über ein motorisches Verschlusssystem sowie einen handverriegelbaren Notverschluss.

Wie schützt der Staufix FKA vor Rückstau?

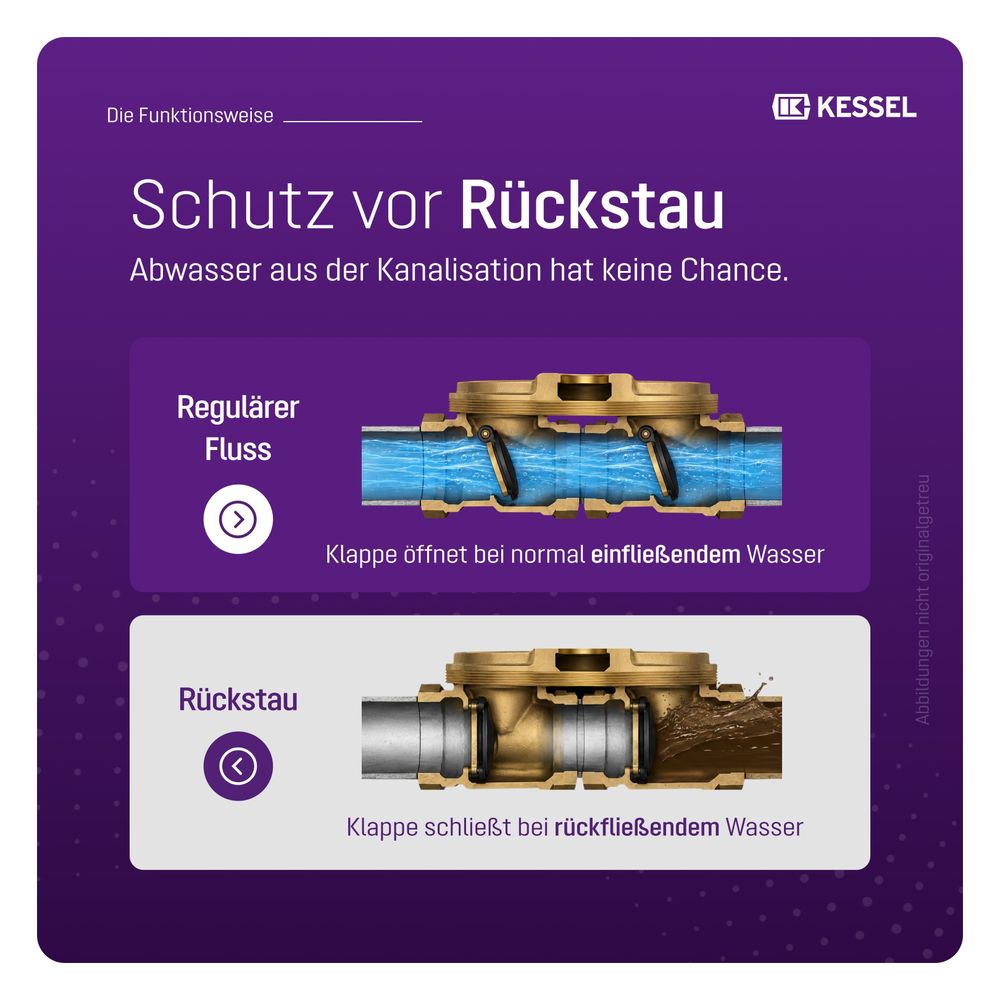

Der Rückstauautomat ist mit einem motorischen Verschlusssystem ausgestattet, das bei Rückstau automatisch schließt, um das Zurückfließen von Abwasser zu verhindern. Ein zweites Verschlusssystem dient als handverriegelbarer Notverschluss. Der Rückstauschutz entspricht Typ 3. Das System verfügt über eine motorische und eine mechanische Rückstauklappe. Der Motor vom Typ KSM 140 besitzt die Schutzart IP 68 (3m/48h) und eine Kabellänge von 5 m.

Welche Funktionen bietet das Schaltgerät Comfort?

Die Steuerung des Rückstauautomaten erfolgt über das anwenderfreundliche Schaltgerät Comfort. Es ist mit einer mehrzeiligen Displayanzeige, einer Logbuchfunktion und einem Selbstdiagnosesystem (SDS) ausgestattet. Optional kann es über einen potentialfreien Kontakt in die Gebäudeleittechnik (GLT, GA) eingebunden werden und Alarm- sowie Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben. Eine USB-Schnittstelle und Batteriepufferung sind ebenfalls vorhanden. Die Schutzart des Schaltgeräts beträgt IP 54, die Betriebsspannung 230 V bei einer Netzfrequenz von 50 Hz und die Netzanschlussleitung hat eine Länge von 1,4 m. Die optische Sonde zur Niveauerfassung besitzt die Schutzart IP 68 (3m/48h).

Welche baulichen Merkmale und Integrationsmöglichkeiten bietet der Staufix FKA?

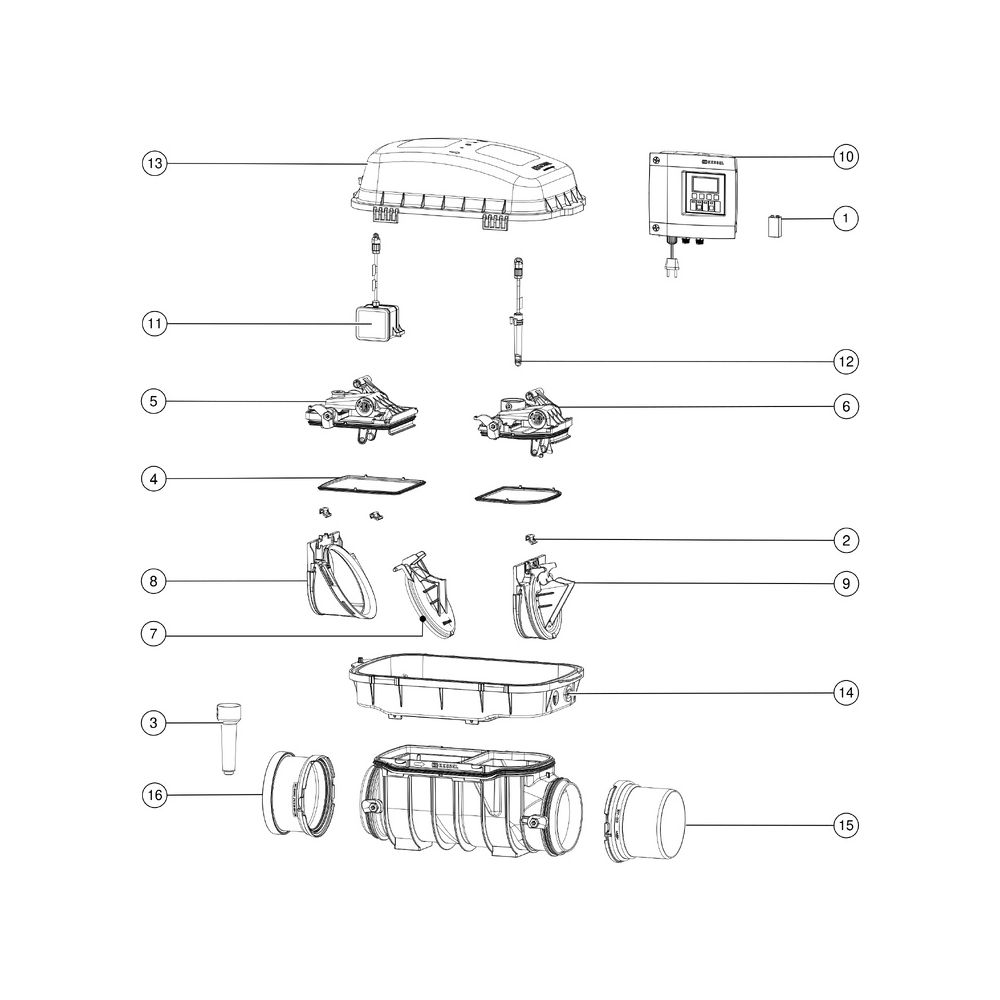

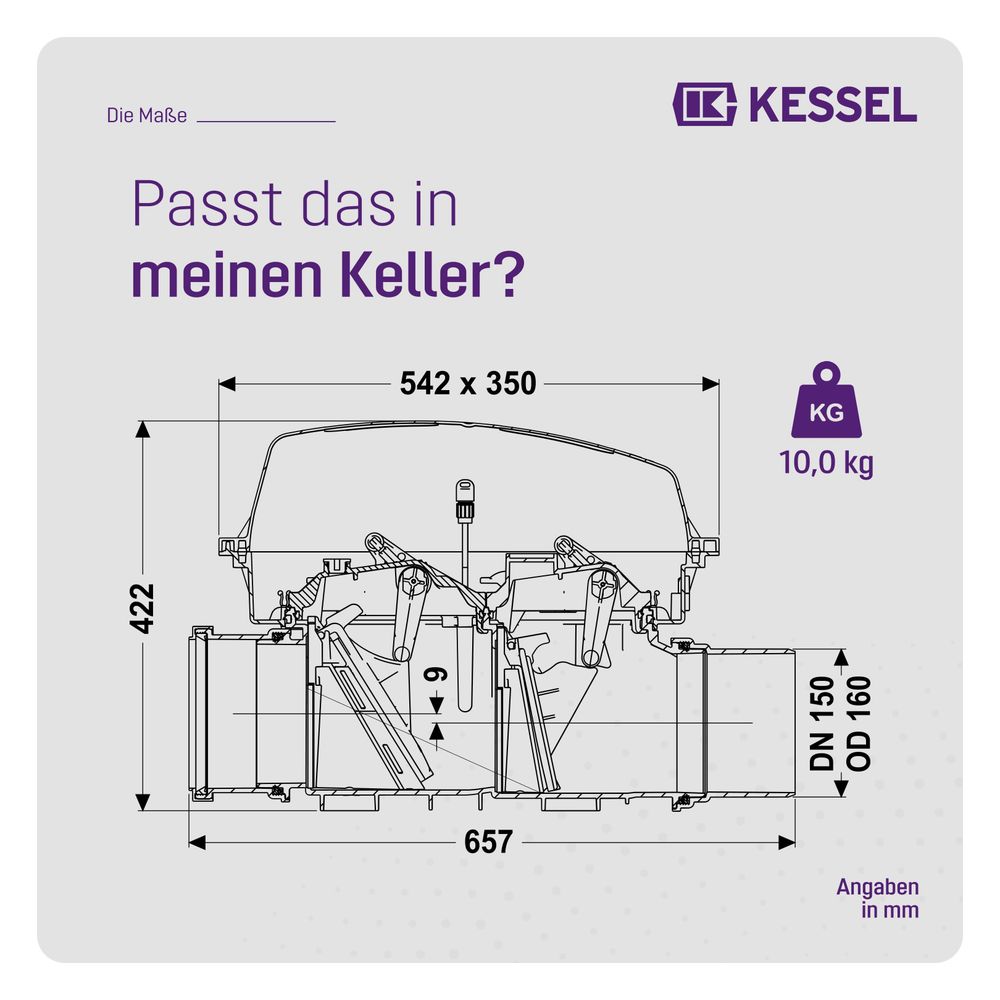

Der Kessel Staufix FKA Rückstauautomat ist für eine Nennweite von DN 150 und einen Außendurchmesser von 160 mm ausgelegt. Er ist für die Einbausituation in freiliegenden Abwasserleitungen konzipiert und für fäkalienhaltiges Abwasser geeignet. Das Gehäuse ist schwarz und entspricht der Norm EN 13564. Die Abdeckung besteht aus transparentem Kunststoff in Form einer Schutzhaube mit Klipverschluss. Der Stutzen ist mit Spitzende und Muffe ausgeführt. Das modulare KESSEL-Baukastensystem ermöglicht eine Umrüstung zu einer Rückstaupumpanlage Pumpfix F.

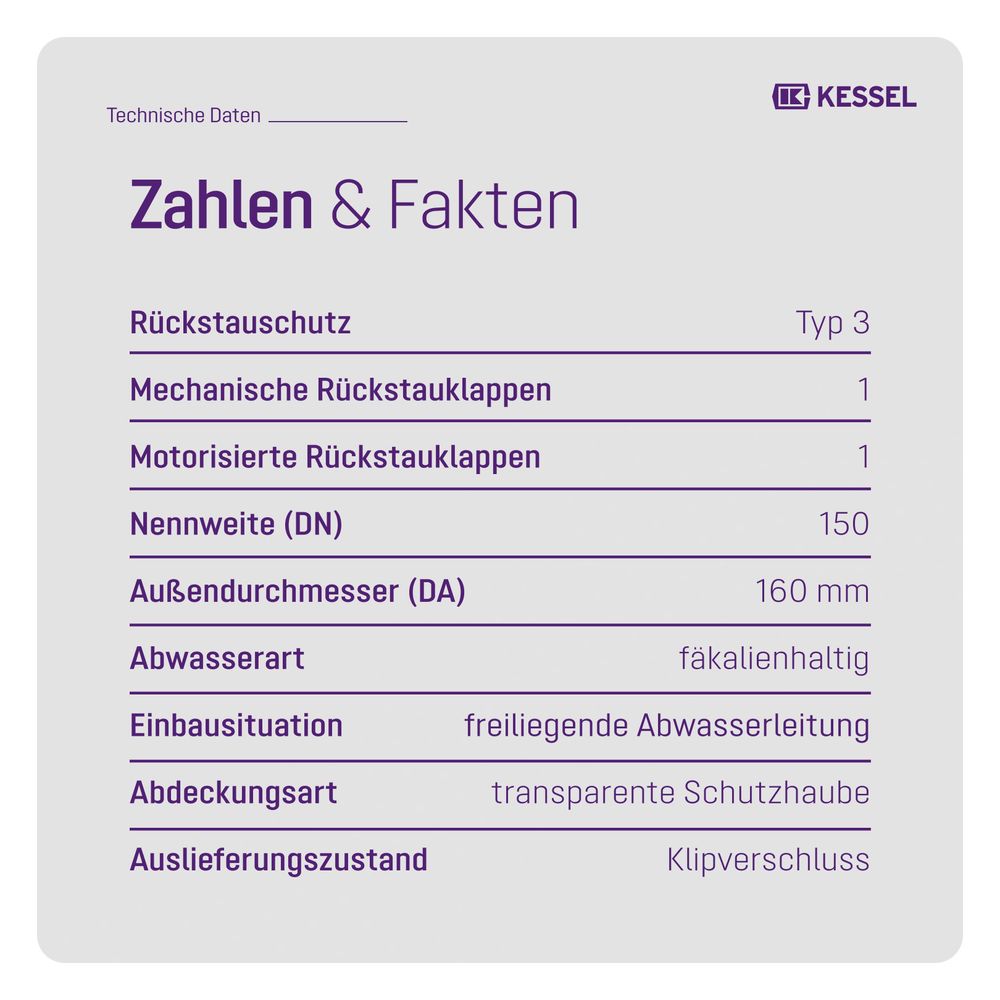

Technische Daten

• Nennweite (DN): 150
• Außendurchmesser (DA): 160 mm
• Abwasserart: fäkalienhaltig
• Einbausituation: freiliegende Abwasserleitung
• Rückstauschutz: Typ 3
• Motor Typ: KSM 140
• Schutzart Motor: IP 68 (3m/48h)
• Kabellänge Motor: 5 m
• Schutzart Schaltgerät: IP 54
• Betriebsspannung: 230 V
• Netzfrequenz: 50 Hz

Der Kessel Staufix FKA Rückstauautomat DN 150 mit Schaltgerät Comfort bietet einen zuverlässigen Rückstauschutz für fäkalienhaltiges Abwasser in freiliegenden Leitungen. Die Kombination aus motorischem und mechanischem Verschluss sowie die umfangreichen Steuerungs- und Überwachungsfunktionen stellen eine sichere und flexible Anwendung sicher. Mit einer Nennweite von DN 150 und robusten Schutzarten ist das Gerät für anspruchsvolle Einsatzbereiche geeignet und unterstützt die Integration in moderne Gebäudeleittechnik.
