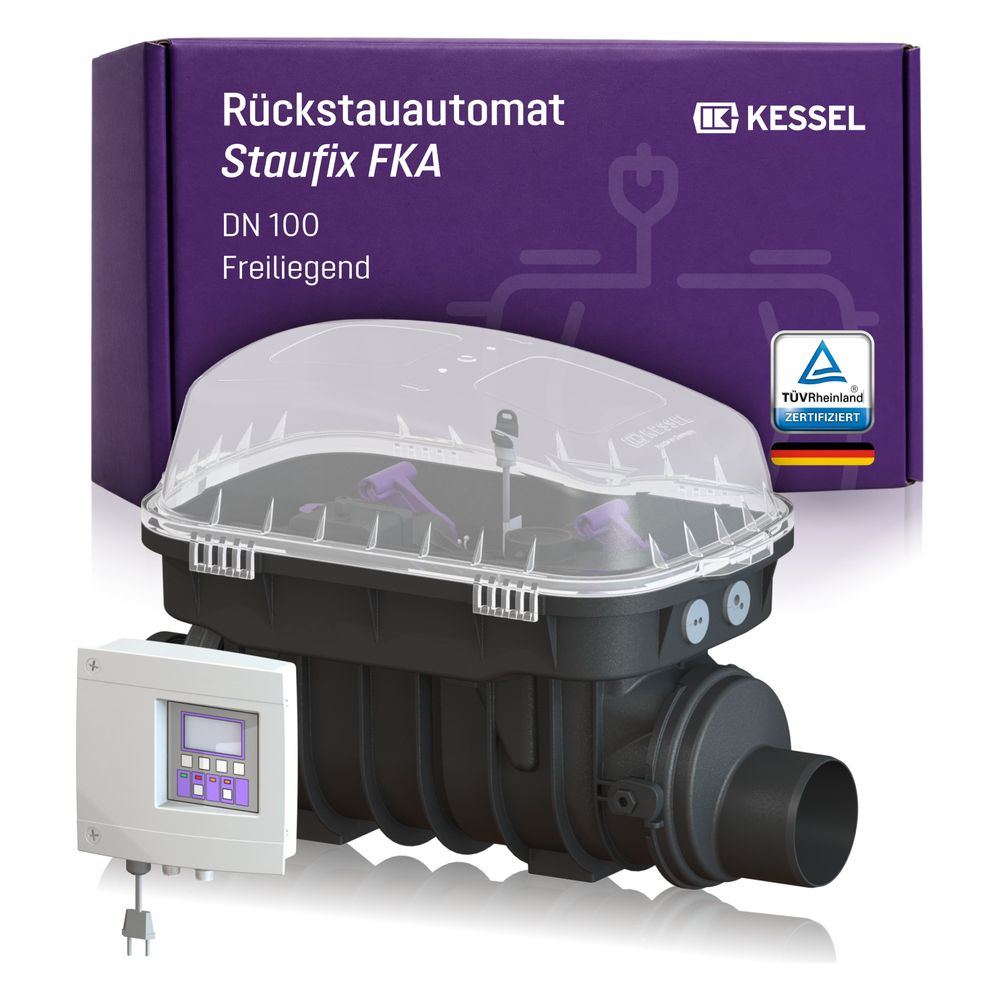

Kessel Staufix FKA Rückstauautomat DN 100, Schaltgerät Comfort, freiliegend

Der Kessel Staufix FKA Rückstauautomat DN 100 mit Schaltgerät Comfort ist ein zuverlässiges System für den Rückstauschutz in freiliegenden Abwasserleitungen. Er ist ideal für alle Abwasserleitungen mit einem Nenndurchmesser von DN 100 und einem Rohraußendurchmesser von 110 mm, die fäkalienhaltiges Abwasser führen. Dieses Gerät bietet eine installationsfertige Lösung für den Schutz vor Rückstau und ist nach EN 13564 zertifiziert.

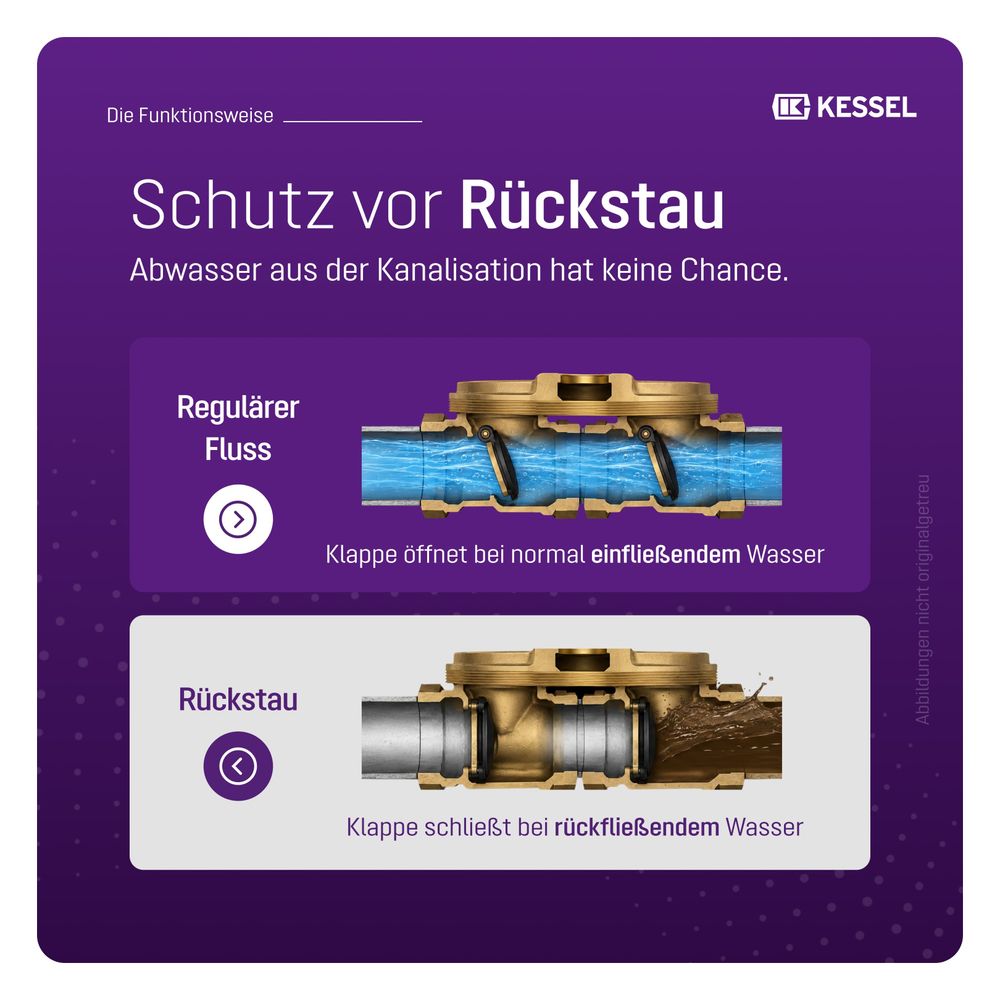

Wie funktioniert der Rückstauautomat Staufix FKA?

Der Rückstauautomat ist mit einem motorischen Verschlusssystem ausgestattet, das bei einem Rückstau automatisch schließt, um das Zurückfließen von Abwasser zu verhindern. Ein zweites Verschlusssystem dient als handverriegelbarer Notverschluss. Die Steuerung erfolgt über das Schaltgerät Comfort, das eine optische Niveauerfassung mittels Sonde nutzt. Der Rückstauschutz ist vom Typ 3 und verfügt über eine motorische sowie eine mechanische Rückstauklappe.

Welche Steuerungs- und Überwachungsfunktionen bietet das Schaltgerät Comfort?

Das anwenderfreundliche Schaltgerät Comfort ermöglicht eine umfassende Steuerung und Überwachung des Rückstauautomaten. Es verfügt über eine mehrzeilige Displayanzeige, eine Logbuchfunktion sowie ein Selbstdiagnosesystem (SDS). Die Steuerung kann optional über einen potentialfreien Kontakt in die Gebäudeleittechnik (GLT, GA) eingebunden werden. Zudem sind eine GSM- und USB-Schnittstelle vorhanden, die Alarm- und Sammelstörmeldungen ausgeben können. Eine Batteriepufferung sorgt für die Aufrechterhaltung der Funktionen bei Stromausfall.

Für welche Einsatzbereiche und Abwasserarten ist der Rückstauautomat geeignet?

Der Rückstauautomat ist speziell für fäkalienhaltiges Abwasser nach DIN 1986-100 ausgelegt und kann sowohl für fäkalienhaltiges als auch fäkalienfreies Abwasser eingesetzt werden. Die Installation erfolgt in freiliegenden Abwasserleitungen mit einem Kunststoffrohranschluss und einem Rohraußendurchmesser von 110 mm. Das Gerät ist für den Einsatz über Wasser konzipiert.

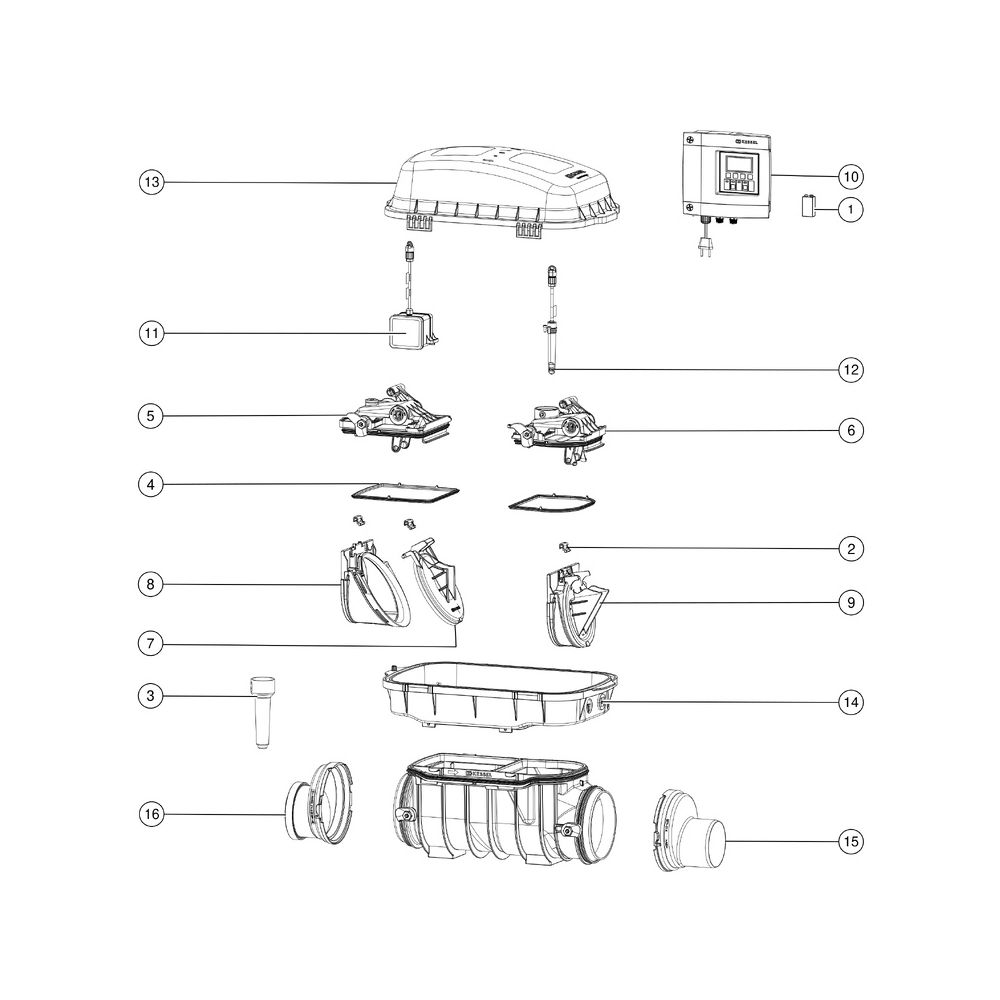

Wie ist der Rückstauautomat konstruiert und welche Schutzmerkmale besitzt er?

Das Gehäuse des Rückstauautomaten ist schwarz und verfügt über eine transparente Kunststoff-Schutzhaube mit Klipverschluss, die eine einfache Wartung und Kontrolle ermöglicht. Die Schutzhaube misst 542 mm in der Länge, 350 mm in der Breite und 165 mm in der Höhe. Der Motor des Verschlusssystems vom Typ KSM 140 ist mit der Schutzart IP 68 (3m/48h) gegen Eindringen von Wasser geschützt. Die Sonde zur Niveauerfassung besitzt ebenfalls die Schutzart IP 68 (3m/48h). Das Schaltgerät selbst ist mit der Schutzart IP 54 ausgestattet. Die Betriebsspannung beträgt 230 V bei einer Netzfrequenz von 50 Hz. Die Kabellänge des Motors beträgt 5 m, die der Netzanschlussleitung des Schaltgeräts 1,4 m.

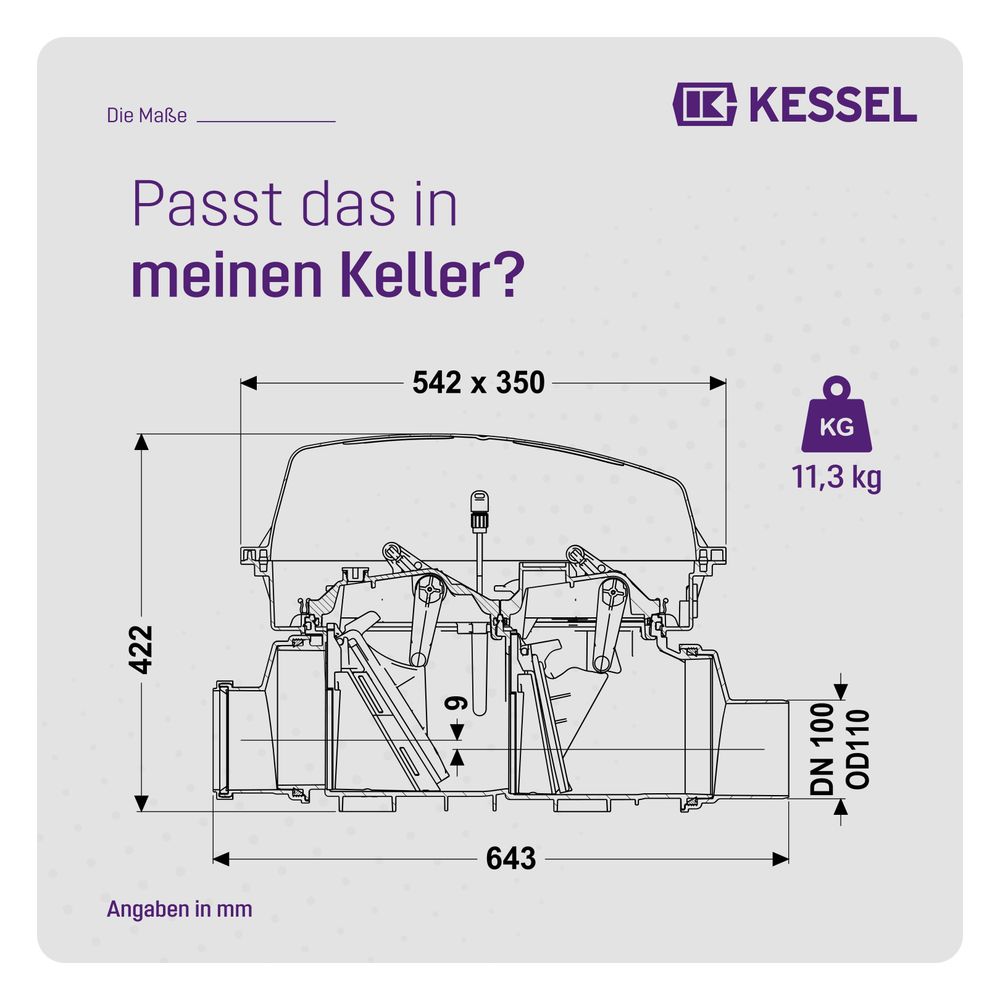

Wie sind die Abmessungen und das Gewicht des Rückstauautomaten?

Der Rückstauautomat hat eine Länge von 642 mm, eine Breite von 350 mm und eine Höhe von 422 mm. Das Nettogewicht beträgt 11,27 kg, das Bruttogewicht 12,79 kg. Der Gefällesprung beträgt 9 mm. Die Verpackungsmaße sind 785 mm in der Länge, 385 mm in der Breite und 465 mm in der Höhe.

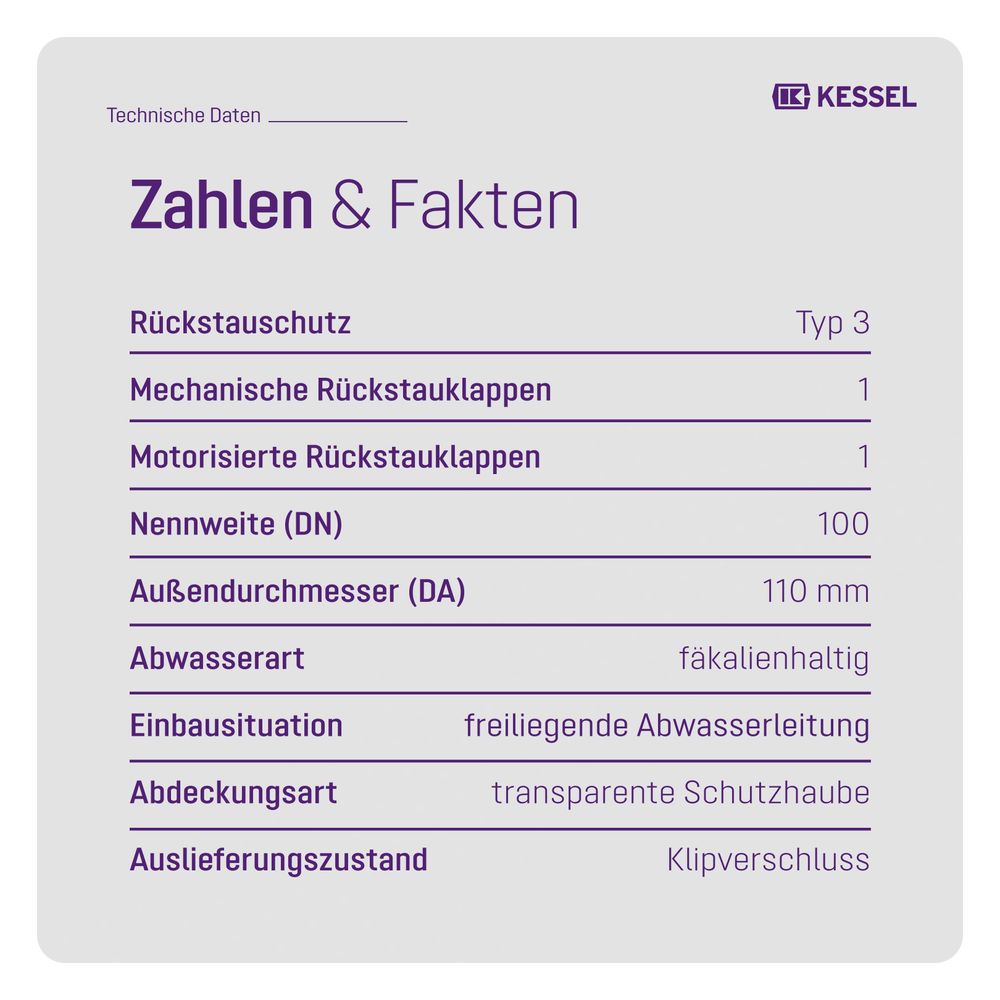

Technische Daten

• Nennweite (DN): 100
• Außendurchmesser (DA): 110 mm
• Abwasserart: fäkalienhaltig
• Einbausituation: freiliegende Abwasserleitung
• Rückstauschutz: Typ 3
• Schutzart Motor: IP 68 (3m/48h)
• Schutzart Sonde: IP 68 (3m/48h)
• Schutzart Schaltgerät: IP 54
• Betriebsspannung: 230 V
• Gewicht netto: 11,27 kg

Der Kessel Staufix FKA Rückstauautomat DN 100 mit Schaltgerät Comfort bietet eine zuverlässige und flexible Lösung für den Rückstauschutz in Abwasserleitungen. Mit seiner Eignung für fäkalienhaltiges Abwasser, dem motorischen Verschluss und dem Notverschluss sowie der intelligenten Steuerung über das Schaltgerät Comfort, das eine Betriebsspannung von 230 V nutzt, ist dieses System eine sichere Wahl für moderne Gebäudeinstallationen.

Lieferumfang

• 1x Kessel Staufix FKA Rückstauautomat DN 100
• 1x Schaltgerät Comfort
• 1x Schutzhaube
