Kessel Ecolift Rückstauhebeanlage XL Mono 230V SPF 1400-S3, 1 motorisierte Klappe

Die Kessel Ecolift Rückstauhebeanlage XL Mono 230V SPF 1400-S3 mit einer motorisierten Klappe ist eine Einzelanlage zur freien Aufstellung. Sie ist für fäkalienhaltiges und fäkalienfreies Abwasser konzipiert und verfügt über eine überflutbare Pumpe SPF 1400-S3, ein motorisches und mechanisches Verschlusssystem sowie einen integrierten Rückflussverhinderer. Diese Anlage ist ideal für Gebäude mit Rückstaurisiko, bei denen eine zuverlässige Abwasserentsorgung sichergestellt werden muss.

Wie funktioniert die Rückstauhebeanlage Ecolift XL Mono?

Im Normalbetrieb erfolgt die Entwässerung über das natürliche Gefälle zum Kanal. Bei Rückstau erkennt eine optische Sonde den Rückfluss und schließt automatisch das motorische Verschlusssystem, wodurch kein freier Durchgang zum Kanal mehr besteht. Die Entwässerung während der Rückstauphase erfolgt über eine Druckleitung, die das Abwasser in den Kanal fördert. Die Druckleitung ist in einem geschweißten PE-Rohr auszuführen.

Welche Komponenten sind in der Rückstauhebeanlage integriert?

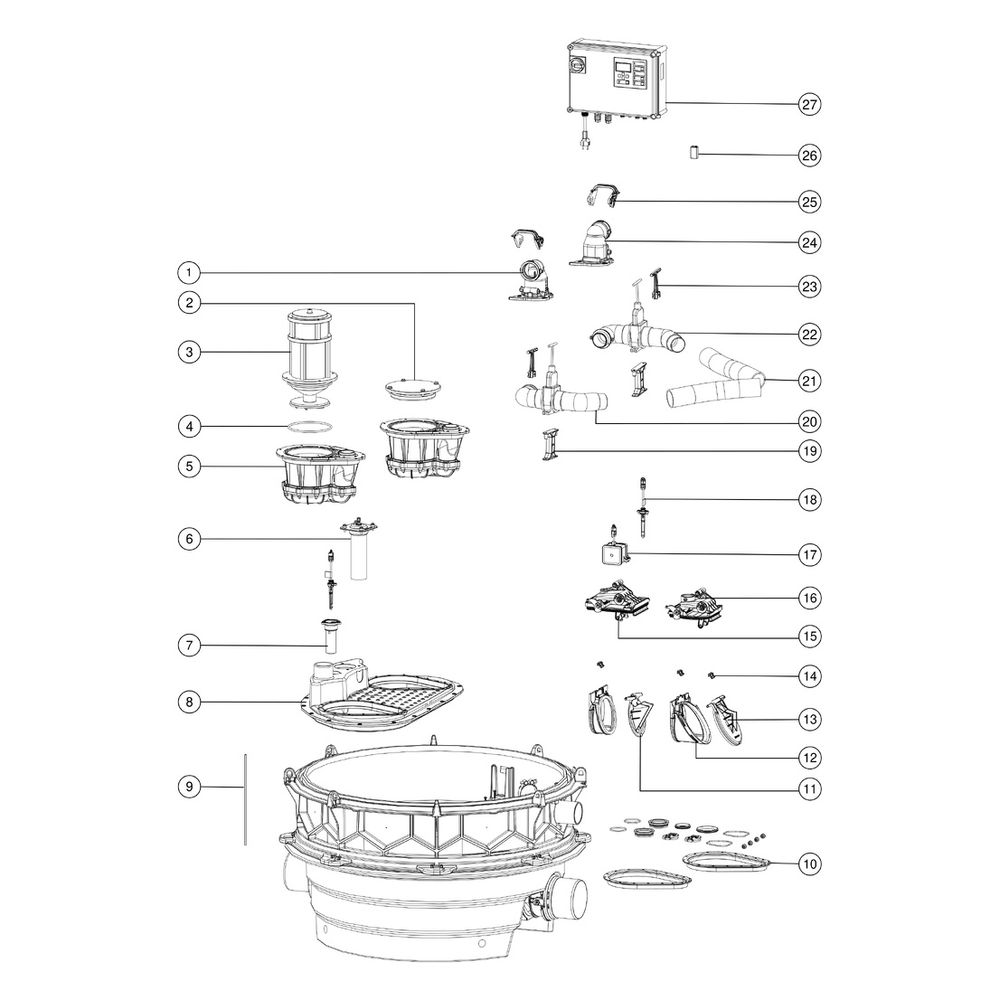

Der Sammelbehälter besteht aus dauerhaft beständigem Kunststoff (PE) und besitzt einen abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die überflutbare Pumpe SPF 1400-S3 EcoXL ist mit einem Freistromrad ausgestattet, das einen freien Kugeldurchgang von 40 mm ermöglicht. Ein motorisches und ein mechanisches Rückstauverschluss-System sowie ein integrierter Rückflussverhinderer sind vorhanden. Die Steuerung erfolgt über das Schaltgerät Comfort Plus, das eine optische Sonde als Alarmgeber nutzt.

Wie ist die Steuerung und Kommunikation der Anlage ausgelegt?

Das Schaltgerät Comfort Plus steuert die Pumpe und das Verschlusssystem. Es verfügt über eine mehrzeilige Displayanzeige, ein Selbstdiagnosesystem (SDS) und eine Batteriepufferung. Die Schutzart des Schaltgeräts ist IP 54, die Betriebsspannung beträgt 230 V. Über einen potentialfreien Kontakt kann die Anlage in die Gebäudeleittechnik eingebunden werden. Zusätzlich sind eine GSM-Schnittstelle, eine USB-Schnittstelle sowie Kommunikationsschnittstellen RS-232 und RS-485 vorhanden, die eine flexible Überwachung und Steuerung ermöglichen.

Welche baulichen und technischen Merkmale besitzt die Rückstauhebeanlage?

Die Anlage ist in Schwarz gehalten und entspricht der Norm ÖNORM B 2501 sowie der Zulassung Z-53.2-493. Sie ist für die freie Aufstellung konzipiert und wird vormontiert zur bauseitigen Endmontage geliefert. Der Sammelbehälter hat ein Volumen von 65 Litern, davon 20 Liter Nutzvolumen. Die Abmessungen betragen 1384 mm Länge, 1200 mm Breite und 695 mm Höhe. Die Grundwasserbeständigkeit ab Unterkante Bodenteil liegt bei 3000 mm. Der Druckabgang ist waagrecht mit einem Nenndurchmesser von DN 80 und einem Außendurchmesser von 90 mm.

Technische Daten

• Anlagenart: Einzelanlage
• Abwasserart: fäkalienhaltig und fäkalienfrei
• Max. Förderleistung: 28 m³/h
• Max. Förderhöhe: 7,5 m
• Leistung P1: 1,6 kW
• Nennstrom: 7,3 A
• Behältervolumen: 65 l
• Nutzvolumen: 20 l
• Abmessungen (L x B x H): 1384 x 1200 x 695 mm
• Schutzart Pumpe: IP 68 (3m/48h)
• Betriebsspannung: 230 V

Die Kessel Ecolift Rückstauhebeanlage XL Mono 230V SPF 1400-S3 bietet eine zuverlässige und effiziente Lösung für die Abwasserentsorgung bei Rückstaugefahr. Mit einer maximalen Förderleistung von 28 m³/h und einer Leistung P1 von 1,6 kW stellt die überflutbare Pumpe eine sichere Entwässerung sicher. Das intelligente Schaltgerät Comfort Plus mit Batteriepufferung und optionaler Gebäudeleittechnik-Anbindung sorgt für eine komfortable Steuerung und Überwachung der Anlage, die für fäkalienhaltiges und fäkalienfreies Abwasser geeignet ist.
