Kessel Ecolift Rückstauhebeanlage XL Mono 230V SPF 1400-S3, 1 motorisierte Klappe, mit Konus

Die Kessel Ecolift Rückstauhebeanlage XL Mono 230V SPF 1400-S3 ist eine Einzelanlage zur Hebung von fäkalienhaltigem und fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren Pumpe sowie einem motorischen und mechanischen Verschlusssystem, eignet sie sich ideal für den Einbau ins Erdreich. Typische Einsatzbereiche sind Gebäude mit Rückstaurisiko, bei denen eine zuverlässige Abwasserförderung und Rückstausicherung erforderlich sind. Die Anlage verfügt über eine integrierte Steuerung mit Alarmfunktion und ist für den Betrieb mit einer Spannung von 230 V ausgelegt.

Wie funktioniert die Rückstauhebeanlage Ecolift XL Mono?

Im Normalzustand erfolgt die Entwässerung über das natürliche Gefälle direkt in den Kanal. Bei erkanntem Rückstau durch eine optische Sonde schließt das motorische Verschlusssystem automatisch den freien Durchgang zum Kanal. Während dieser Rückstauphase übernimmt die integrierte Pumpe die Entwässerung, indem sie das Abwasser über eine Druckleitung in den Kanal fördert. Ein mechanisches Verschlusssystem und ein integrierter Rückflussverhinderer ergänzen die Sicherheit und verhindern zuverlässig einen Rückfluss des Abwassers. Die Pumpe SPF 1400-S3 fördert das Abwasser mit einer maximalen Förderleistung von 28 m³/h und einer maximalen Förderhöhe von 7,5 m.

Welche Komponenten sind in der Ecolift XL Mono enthalten?

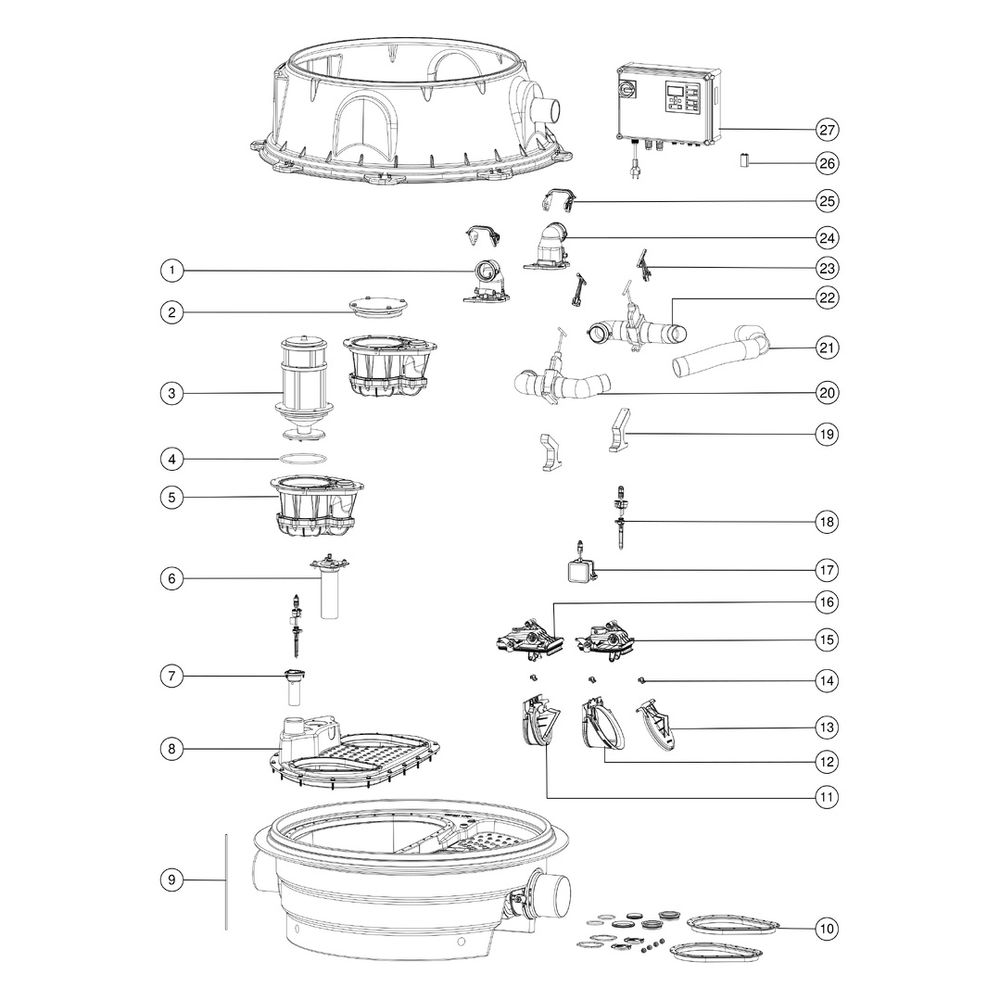

Die Anlage besteht aus einem Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) mit einem abgeschlossenen Pumpenraum. Schnellverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die überflutbare Pumpe vom Typ SPF 1400-S3 EcoXL ist mit einem Freistromrad ausgestattet, das Partikel bis zu 40 mm Durchmesser passieren lässt. Die Steuerung erfolgt über das Schaltgerät Comfort Plus, das neben der Pumpensteuerung auch Alarmmeldungen über eine optische Sonde ausgibt. Optional kann das Schaltgerät über einen potentialfreien Kontakt in die Gebäudeleittechnik eingebunden werden und unterstützt Kommunikationsschnittstellen wie RS-232, RS-485 und Modbus RTU.

Wie wird die Rückstauhebeanlage installiert und welche Anschlussmöglichkeiten gibt es?

Die Ecolift XL Mono ist für den Einbau ins Erdreich konzipiert und wird vormontiert zur bauseitigen Endmontage geliefert. Pumpen, Sensorik und Schaltgerät sind vom Installateur anzuschließen. Der Anschluss der Einlassseite erfolgt über Rohrende mit einem Nenndurchmesser von DN 150, der Auslass ist waagrecht mit DN 80 ausgeführt. Für Kabelleerrohre und Entlüftungsleitungen sind Durchgangsdichtungen mit DN 100 beziehungsweise DN 70 vorhanden. Die Anlage verfügt über eine motorische und eine mechanische Rückstauklappe sowie einen Schieber aus Kunststoff als Absperreinrichtung. Sie entspricht der Norm ÖNORM B 2501 und besitzt die Zulassung Z-53.2-493.

Welche Steuerungs- und Sicherheitsfunktionen bietet die Ecolift XL Mono?

Das Schaltgerät Comfort Plus steuert die Pumpe und überwacht den Anlagenbetrieb. Es verfügt über eine optische Sonde zur Rückstauerkennung und eine pneumatische Niveauerfassung mittels Tauchrohr. Die Steuerung bietet eine Logbuchfunktion, ein mehrzeiliges Display, ein Selbstdiagnosesystem (SDS) und eine Batteriepufferung. Das Schaltgerät ist nach Schutzart IP 54 ausgelegt, während die Pumpe mit IP 68 für den Betrieb unter Wasser geeignet ist. Die Anlage ist für eine Umgebungstemperatur von 0 bis 50 °C geeignet und kann Alarm- und Sammelstörmeldungen über eine GSM-Schnittstelle ausgeben.

Technische Daten

• Pumpenleistung (P1): 1,6 kW
• Förderleistung max.: 28 m³/h
• Förderhöhe max.: 7,5 m
• Behältervolumen: 65 l
• Nutzvolumen: 20 l
• Anschluss Einlassseite: DN 150
• Anschluss Auslassseite: DN 80
• Schutzart Pumpe: IP 68
• Betriebsspannung: 230 V
• Gewicht netto: 113,3 kg

Die Kessel Ecolift Rückstauhebeanlage XL Mono 230V SPF 1400-S3 bietet eine zuverlässige und sichere Lösung für die Abwasserentsorgung bei Erd-Einbau. Mit einer maximalen Förderleistung von 28 m³/h und einer Förderhöhe von 7,5 m, angetrieben durch eine 1,6 kW Pumpe, stellt sie effektiven Schutz vor Rückstau sicher. Das intelligente Schaltgerät Comfort Plus mit umfassenden Überwachungs- und Kommunikationsfunktionen rundet das System ab und sorgt für einen sicheren Betrieb.

Lieferumfang

• 1x Kessel Ecolift Rückstauhebeanlage XL Mono
• 1x Pumpe SPF 1400-S3 EcoXL
• 1x Schaltgerät Comfort Plus
• 1x Sensorik (optische Sonde und Tauchrohr)
