Kessel Minilift L Hebeanlage GTF 500 S1, freie Aufstellung

Die Kessel Minilift L Hebeanlage GTF 500 S1 ist eine steckerfertige Kleinhebeanlage für die Abwasserentsorgung von fäkalienfreiem häuslichem Schmutzwasser. Sie eignet sich ideal für den Anschluss von Dusche, Badewanne, Waschbecken, Spülbecken, Geschirrspül- oder Waschmaschine. Die Anlage ist für die freie Aufstellung konzipiert und verfügt über eine überflutbare GTF 500 Pumpe mit mechanischer Niveauerfassung, die eine zuverlässige Entsorgung ermöglicht.

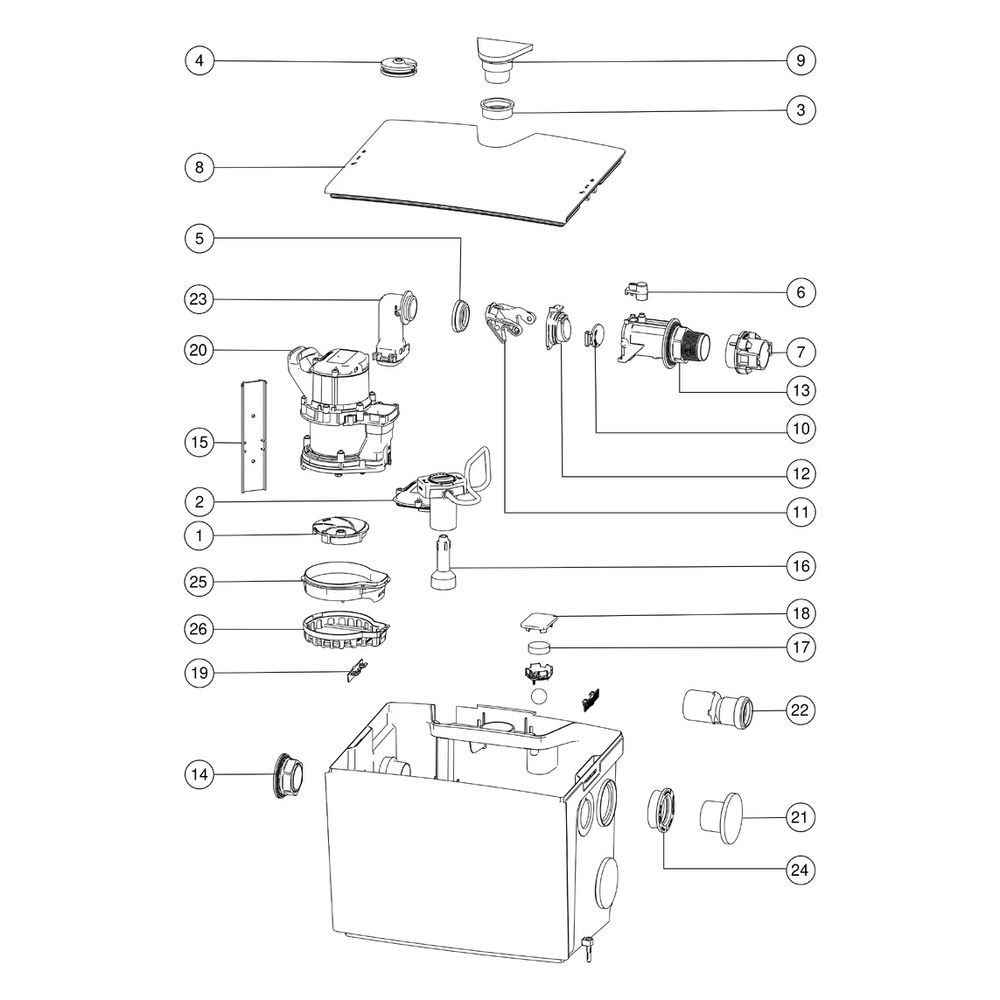

Wie ist die Kessel Minilift L Hebeanlage aufgebaut?

Die Minilift L Hebeanlage von Kessel ist mit einem robusten Sammelbehälter aus Kunststoff ausgestattet, der ein Volumen von 30 Litern bietet. Der Behälter besitzt einen offenen Pumpenraum und ist beständig gegen aggressive Abwässer. Die überflutbare GTF 500 Pumpe mit Schwimmerschalter lässt sich mithilfe von Einhandverschlüssen einfach entnehmen, was eine werkzeuglose Wartung ermöglicht. Für eine flexible bauseitige Installation bietet die Anlage zahlreiche Zuläufe, darunter vier waagrechte DN 50 und ein senkrechter DN 40 Anschluss, sowie anpassbare Abgänge. Ein druckseitiger Rückflussverhinderer ist werksseitig integriert.

Welche Leistungsmerkmale bietet die GTF 500 Pumpe?

Die leistungsstarke GTF 500 Pumpe der Kessel Minilift L Hebeanlage ist mit einem Freistromrad ausgestattet, das eine hohe Betriebssicherheit ermöglicht. Sie erreicht eine maximale Förderleistung von 10 m³/h und eine maximale Förderhöhe von 8 m bei einer Drehzahl von 2800 U/min. Die Leistungsaufnahme beträgt P1: 0,6 kW und die Leistungsabgabe P2: 0,36 kW. Mit einem freien Kugeldurchgang von 10 mm ist sie für fäkalienfreies Abwasser ausgelegt. Die Pumpe ist dauerhaft für Förderguttemperaturen von bis zu 40 °C und kurzzeitig (2 Min.) bis zu 80 °C heißwasserbeständig. Die Schutzart IP 68 (3m) und Schutzklasse I unterstreichen die Robustheit der Pumpe. Sie arbeitet mit einer Betriebsspannung von 230 V und einer Netzfrequenz von 50 Hz, bei einem Nennstrom von 2,7 A. Die Anschlussleitung vom Typ H07RN-F 3G 1,0 mm2 hat eine Länge von 5 m und erfordert eine Absicherung von C 16 A.

Wie erfolgt die Steuerung und Sicherheit der Hebeanlage?

Die Niveauerfassung der Hebeanlage erfolgt mechanisch über einen Schwimmerschalter, der den Pumpenbetrieb entsprechend dem Wasserstand im Sammelbehälter regelt. Die Anlage entspricht der Norm EN 12050-2 und wird steckerfertig ausgeliefert.

Technische Daten

• Abwasserart: fäkalienfrei
• Einbausituation: freie Aufstellung
• Behältervolumen: 30 l
• Zuläufe: 4x DN 50 waagrecht, 1x DN 40 senkrecht
• Druckabgang: DN 32 (40 mm)
• Max. Förderleistung: 10 m³/h
• Max. Förderhöhe: 8 m
• Leistung P1: 0,6 kW
• Betriebsart: S1
• Schutzart Pumpe: IP 68 (3m)

Die Kessel Minilift L Hebeanlage GTF 500 S1 bietet eine zuverlässige und flexible Lösung für die Entsorgung von fäkalienfreiem Abwasser im häuslichen Bereich. Ihre robuste Bauweise, die einfache Wartung und die leistungsstarke GTF 500 Pumpe mit 0,6 kW Leistung und einer maximalen Förderleistung von 10 m³/h ermöglichen einen sicheren und effizienten Betrieb. Die vielfältigen Anschlussmöglichkeiten und die Heißwasserbeständigkeit machen sie zu einer vielseitigen Wahl für verschiedene Anwendungen.
