Kessel Minilift L Hebeanlage KTP 300 resistant S1, freie Aufstellung

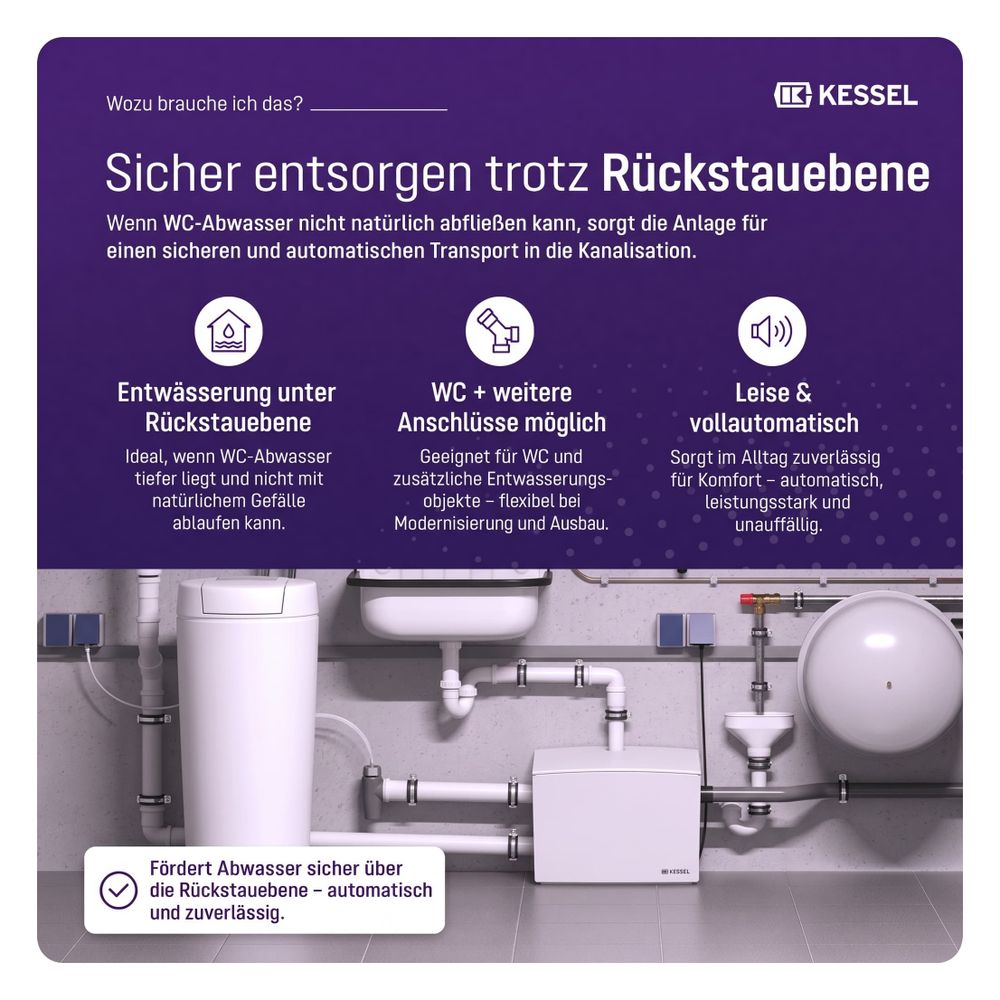

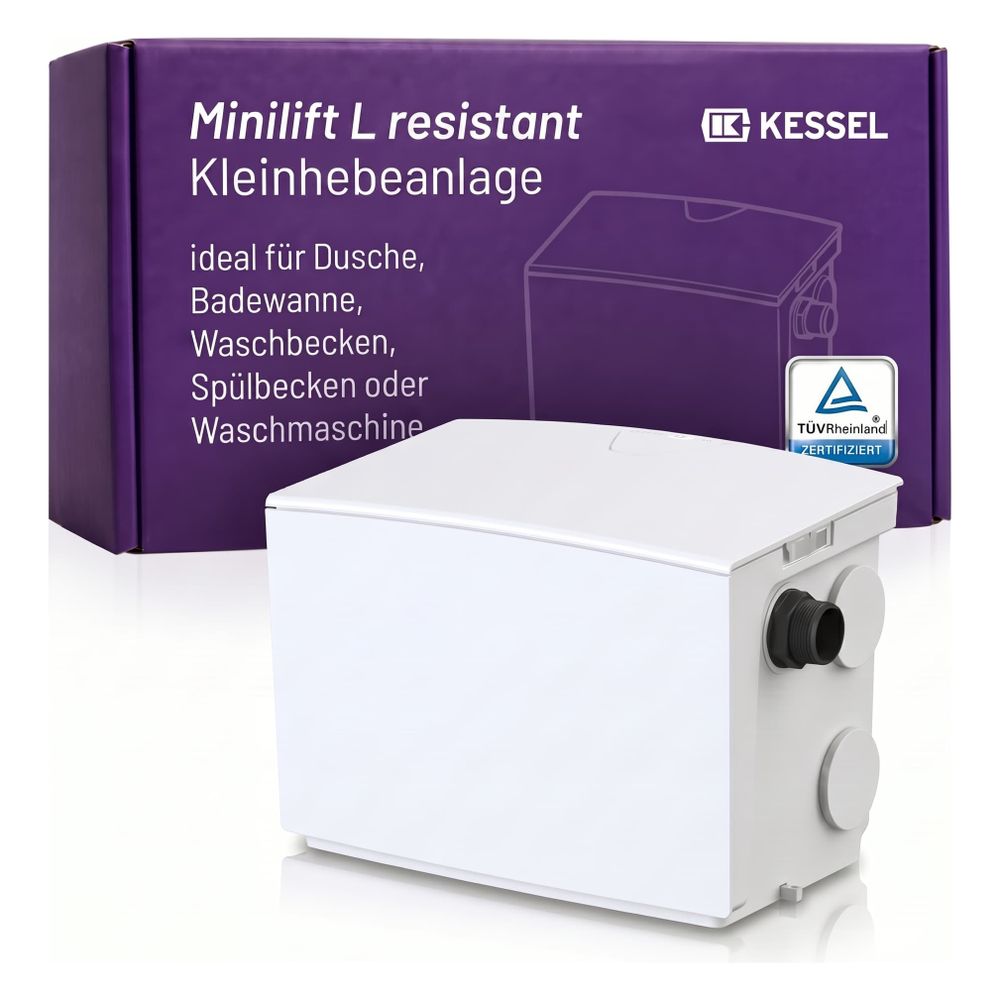

Die KESSEL Minilift L Hebeanlage KTP 300 resistant S1 ist eine steckerfertige Kleinhebeanlage für die Abwasserentsorgung von fäkalienfreiem häuslichem Schmutzwasser. Sie ist ideal zum Anschluss von Dusche, Badewanne, Waschbecken, Spülbecken, Geschirrspül- oder Waschmaschine. Konzipiert für die freie Aufstellung, verfügt die Anlage über eine überflutbare Pumpe mit mechanischer Niveauerfassung und zeichnet sich durch ihre Beständigkeit gegen aggressive Abwässer aus.

Wie ist die KESSEL Minilift L Hebeanlage konstruiert?

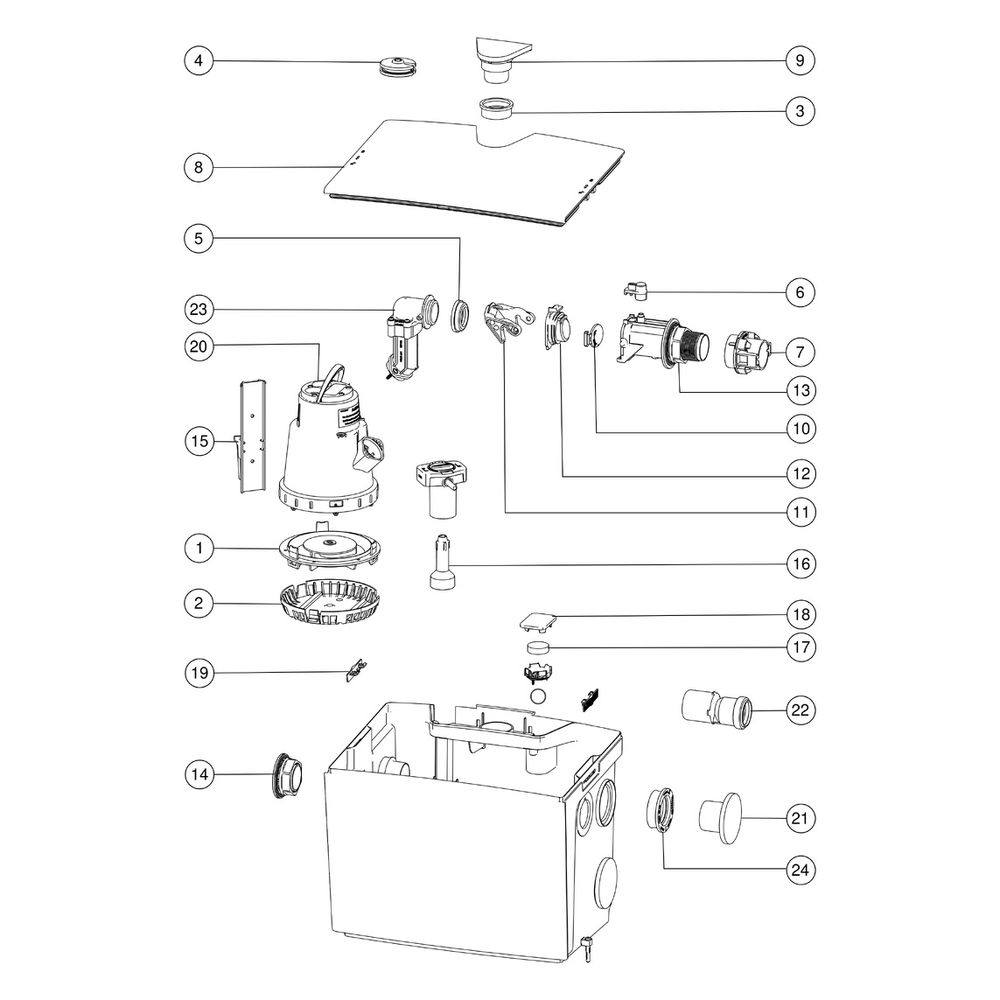

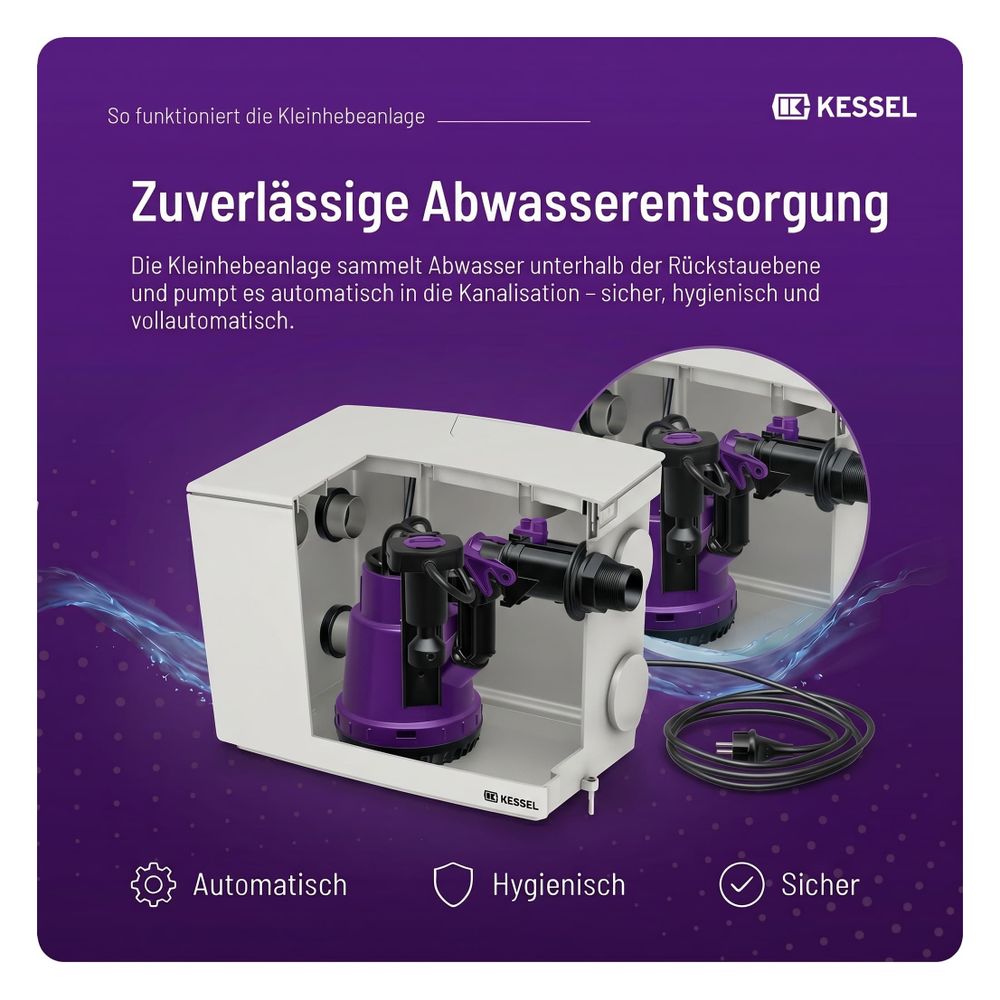

Die Hebeanlage besteht aus einem robusten Kunststoff-Sammelbehälter mit 30 Litern Volumen und offenem Pumpenraum. Dieser ist beständig gegen salz-, enthärtungs- und kondensathaltiges Abwasser. Die überflutbare Pumpe KTP 300 resistant ist mit einem Schwimmerschalter zur Niveauerfassung ausgestattet und lässt sich mittels Einhandverschlüssen werkzeuglos entnehmen. Ein werksseitig integrierter druckseitiger Rückflussverhinderer sowie ein Freistromrad der Pumpe tragen zur hohen Betriebssicherheit bei. Die Anlage ist in Weiß gehalten und entspricht der Norm EN 12050-2.

Welche Anschlussmöglichkeiten bietet die Hebeanlage?

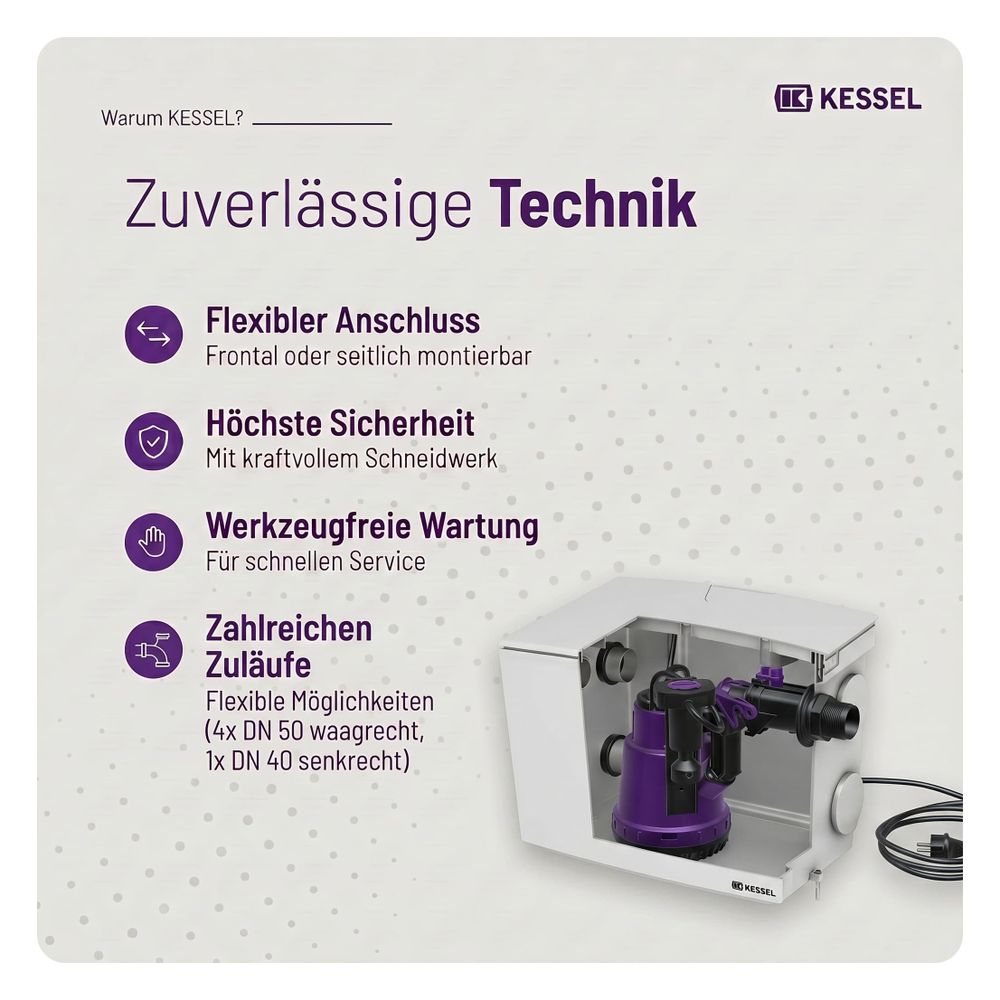

Die Hebeanlage Minilift L bietet flexible Installationsmöglichkeiten durch insgesamt fünf Zuläufe: vier waagerechte DN 50 Anschlüsse und einen senkrechten DN 40 Anschluss. Der waagerechte Druckabgang ist für DN 32 (DA 40 mm) ausgelegt. Die steckerfertige Auslieferung ermöglicht eine einfache und schnelle bauseitige Installation.

Welche Leistungsdaten bietet die Pumpe KTP 300 resistant?

Die Pumpe KTP 300 resistant arbeitet in Betriebsart S1 mit einer Leistung von 0,34 kW (P1) und 0,21 kW (P2). Sie erreicht eine maximale Förderleistung von 8 m³/h und eine maximale Förderhöhe von 6 Metern bei einer Drehzahl von 2800 U/min. Das Freistromrad ermöglicht einen freien Kugeldurchgang von 10 mm. Die Pumpe ist dauerhaft für Förderguttemperaturen bis 40 °C und kurzzeitig (2 Min.) bis 80 °C heißwasserbeständig.

Welche Sicherheitsmerkmale und elektrischen Daten sind relevant?

Die Pumpe verfügt über die Schutzart IP 68 (3m) und Schutzklasse I. Eine integrierte Temperaturüberwachung bietet zusätzlichen Schutz. Der elektrische Anschluss erfolgt über eine 5 Meter lange Netzanschlussleitung vom Typ H07RN-F 3G 1,0 mm² mit einem Schuko 2-poligen Stecker. Die Betriebsspannung beträgt 230 V bei einer Netzfrequenz von 50 Hz. Der Nennstrom liegt bei 1,6 A, und die erforderliche Absicherung der Pumpe ist C 16 A.

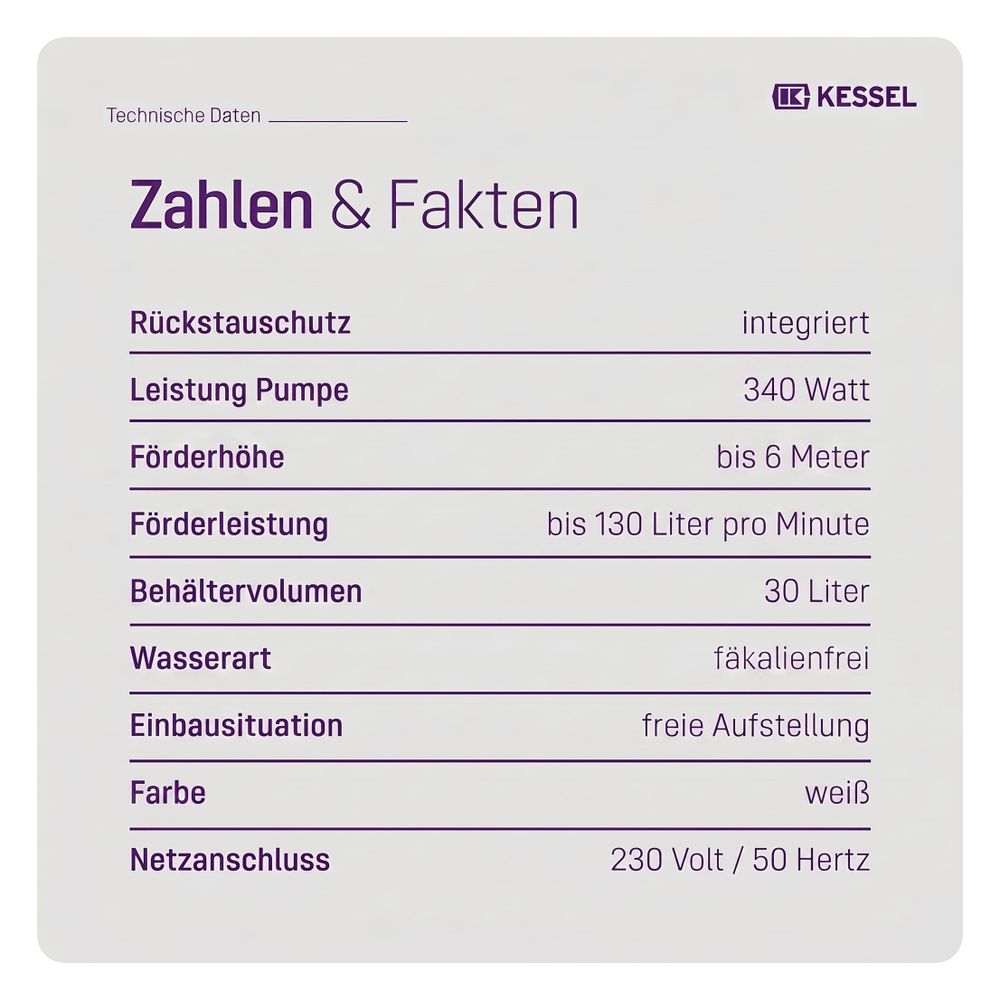

Technische Daten

• Behältervolumen: 30 l
• Abwasserart: fäkalienfrei
• Einbausituation: freie Aufstellung
• Max. Förderleistung: 8 m³/h
• Max. Förderhöhe: 6 m
• Leistung P1: 0,34 kW
• Betriebsart: S1
• Schutzart Pumpe: IP 68 (3m)
• Betriebsspannung: 230 V

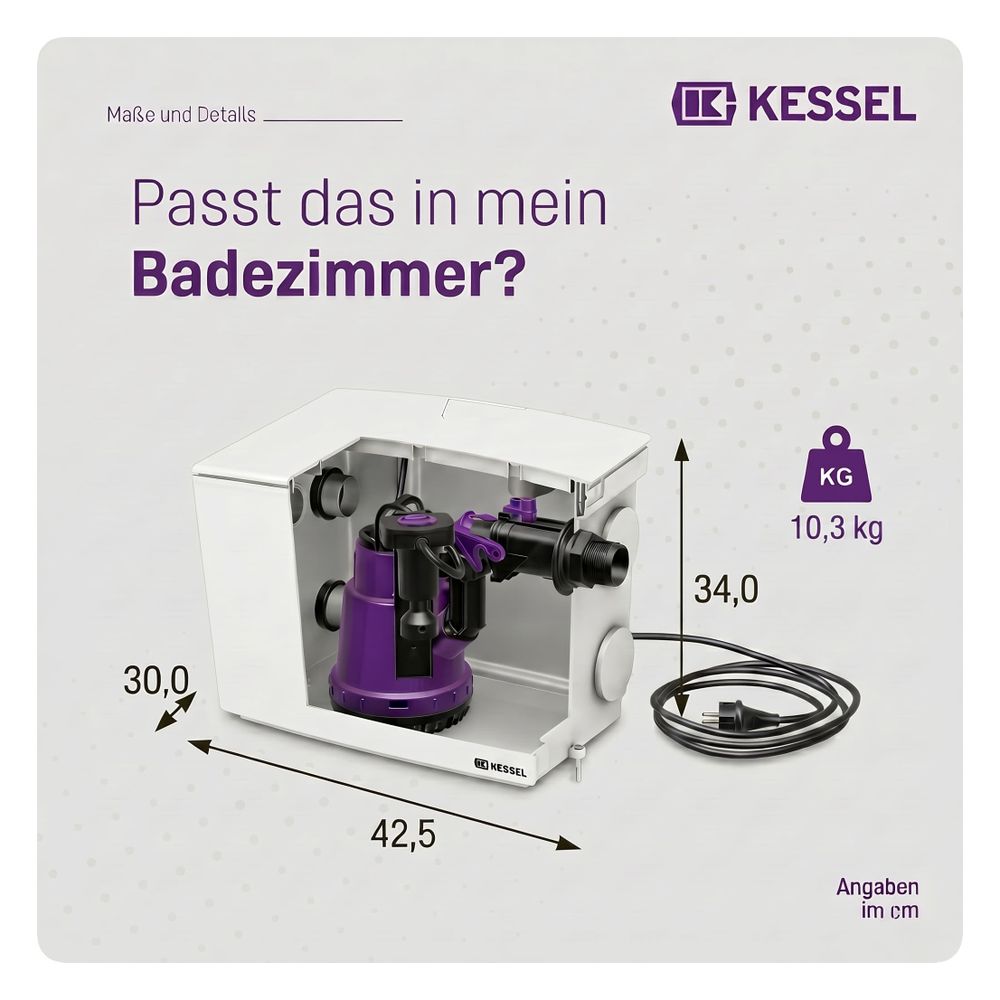

• Gewicht netto: 10,3 kg

Die KESSEL Minilift L Hebeanlage KTP 300 resistant S1 stellt eine zuverlässige und flexible Lösung für die Entsorgung von fäkalienfreiem häuslichem Schmutzwasser dar. Mit ihrer leistungsstarken Pumpe, die eine maximale Förderleistung von 8 m³/h und eine Förderhöhe von 6 m bei 0,34 kW Leistung erreicht, sowie einem Behältervolumen von 30 Litern, ist sie eine effiziente Wahl für vielfältige Anwendungen. Die robuste Bauweise und die einfache, werkzeuglose Wartung unterstreichen die hohe Funktionalität dieser steckerfertigen Einzelanlage.
