Kessel Ecolift Rückstauhebeanlage DN 150, Bodenplatte Schwarz

Die Kessel Ecolift Rückstauhebeanlage DN 150 in Schwarz ist eine zuverlässige und effiziente Lösung für die Entwässerung von fäkalienhaltigem und fäkalienfreiem Abwasser. Konzipiert für den Einbau in die Bodenplatte, verfügt sie über eine überflutbare SPZ 1000 Pumpe und ein motorisches Verschlusssystem. Mit einer Belastungsklasse von L 15 und einem Außendurchmesser von 160 mm bietet diese Anlage eine sichere Abwasserentsorgung, wobei die Niveauerfassung präzise über eine optische Sonde erfolgt.

Wie funktioniert die Rückstauhebeanlage Ecolift?

Im Normalbetrieb ist der Rohrquerschnitt der Anlage frei geöffnet, sodass das Abwasser über das natürliche Gefälle in den Kanal abfließen kann. Erkennt die optische Sonde einen Rückstau, schließt das motorische Verschlusssystem automatisch, um das Eindringen von Abwasser zu verhindern. Während der Rückstauphase fördert die integrierte Pumpe das Abwasser über eine Druckleitung über die Rückstauebene zurück in den Kanal. Der Grundkörper ist für den Erdeinbau vorbereitet und enthält eine Anschlussbohrung inklusive Dichtung für die Druckleitung und ein Kabelleerrohr.

Wie ist die Ecolift Anlage konstruiert und installiert?

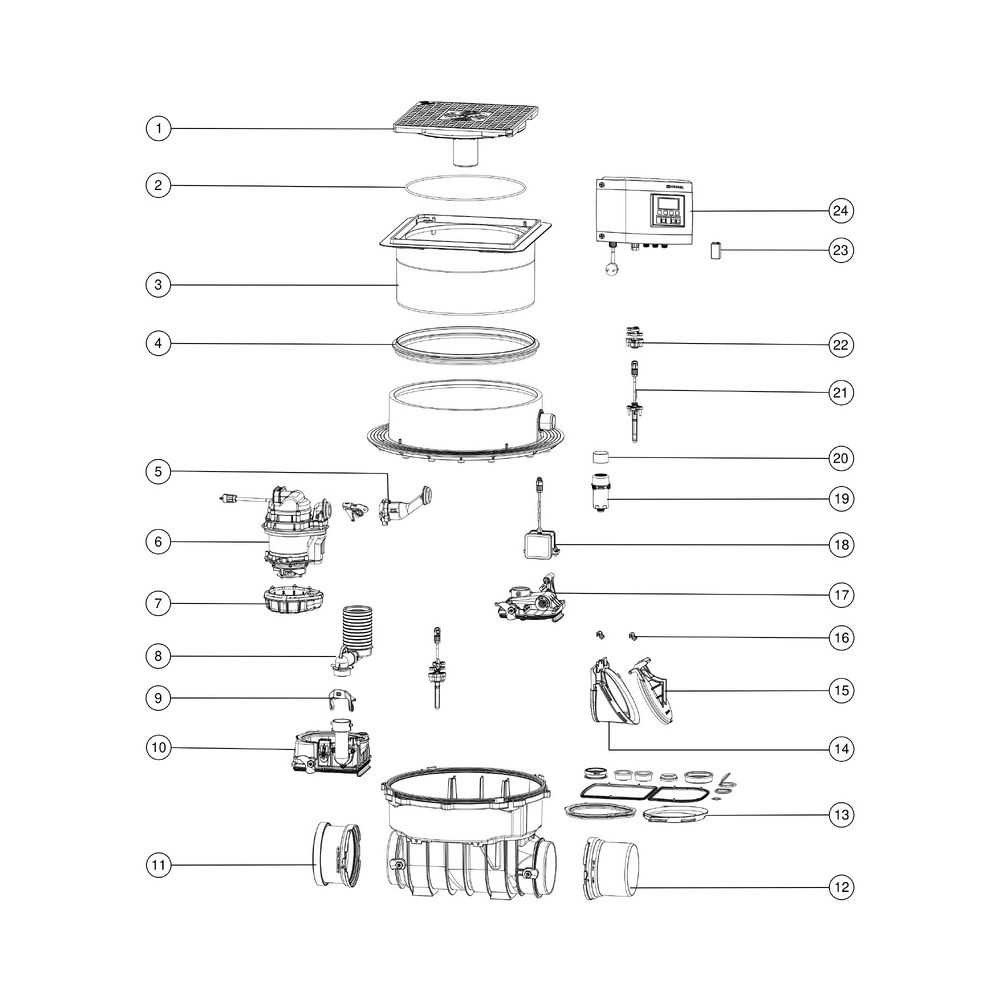

Die Kessel Ecolift Rückstauhebeanlage ist vormontiert zur bauseitigen Endmontage, wobei Pumpe, Sensorik und Schaltgerät vom Installateur angeschlossen werden müssen. Der Grundkörper hat eine Nennweite von DN 150 und einen Außendurchmesser von 160 mm. Die Abdeckplatte mit Schlitzrost ist aus schwarzem Kunststoff gefertigt und entspricht der Belastungsklasse L 15 nach EN 1253-1. Eine Lock & Lift Verriegelung sowie ein Multistop Geruchsverschluss sind integriert. Die Einbautiefe liegt zwischen 516 und 669 mm, wobei die Höhenverstellung über ein teleskopisches Aufsatzstück erfolgt.

Welche Leistung bietet die Pumpe und Steuerung?

Die Anlage ist mit einer SPZ 1000 Pumpe ausgestattet, die eine Betriebsspannung von 230 V nutzt. Sie erreicht eine maximale Förderleistung von 11,5 m³/h und eine maximale Förderhöhe von 10 m bei einer Drehzahl von 2800 U/min. Die Leistungsaufnahme (P1) beträgt 1,2 kW und die Motorausgangsleistung (P2) 0,69 kW. Die Pumpe verfügt über ein Schneidwerk und eine integrierte Temperaturüberwachung. Die Steuerung erfolgt über ein anwenderfreundliches Comfort Schaltgerät mit Schutzart IP 54. Dieses nutzt eine optische Sonde zur Niveauerfassung und bietet Funktionen wie Logbuch, Selbstdiagnosesystem (SDS), mehrzeilige Displayanzeige und Batteriepufferung. Ein potentialfreier Kontakt ermöglicht die Einbindung in die Gebäudeleittechnik.

Welche Schutzarten und Zulassungen sind vorhanden?

Die Pumpe, der Motor und die optische Sonde sind nach Schutzart IP 68 (3m/48h) geschützt, während das Schaltgerät die Schutzart IP 54 besitzt. Die Rückstauhebeanlage ist für fäkalienhaltiges Abwasser geeignet und verfügt über die Zulassung Z-53.2-487. Die Grundwasserbeständigkeit ab Unterkante Bodenteil beträgt 3000 mm.

Technische Daten

• Nennweite (DN): 150
• Außendurchmesser (DA): 160 mm
• Belastungsklasse: L 15 (EN 1253-1)
• Max. Förderleistung: 11,5 m³/h
• Max. Förderhöhe: 10 m
• Leistung P1: 1,2 kW
• Betriebsspannung: 230 V
• Schutzart Pumpe: IP 68 (3m/48h)
• Einbautiefe: 516 - 669 mm
• Gewicht netto: 28 kg

Die Kessel Ecolift Rückstauhebeanlage DN 150 bietet eine sichere und effiziente Lösung zur Verhinderung von Rückstau bei fäkalienhaltigem Abwasser. Mit ihrer leistungsstarken SPZ 1000 Pumpe, die eine Förderleistung von bis zu 11,5 m³/h und eine Förderhöhe von 10 m erreicht, sowie dem automatischen motorischen Verschlusssystem und der anwenderfreundlichen Steuerung, erfüllt sie hohe Anforderungen an Funktionalität und Belastbarkeit. Die robuste Konstruktion und die Schutzarten IP 68 und IP 54 stellen einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen sicher.
