Kessel Ecolift Rückstauhebeanlage DN 150, Bodenplatte befliesbar

Die Kessel Ecolift Rückstauhebeanlage DN 150 mit befliesbarer Bodenplatte ist eine zuverlässige Lösung für die Hebung von fäkalienhaltigem und fäkalienfreiem Abwasser. Sie ist für den Einbau in die Bodenplatte konzipiert und mit einer überflutbaren SPZ 1000 Pumpe sowie einem motorischen Verschlusssystem ausgestattet. Mit der Belastungsklasse K 3 eignet sie sich ideal für Gebäude mit Rückstaugefährdung, bei denen eine sichere Ableitung des Abwassers über die Rückstauebene erforderlich ist.

Wie funktioniert die Kessel Ecolift Rückstauhebeanlage?

Im Normalbetrieb ist der Rohrquerschnitt der Rückstauhebeanlage frei geöffnet, wodurch die Entwässerung über das natürliche Gefälle zum Kanal erfolgt. Eine optische Sonde erkennt einen Rückstau und schließt daraufhin automatisch das motorische Verschlusssystem. Während der Rückstauphase wird das Abwasser über eine Druckleitung, die über die Rückstauebene führt, in den Kanal gefördert. Der Grundkörper ist für den Erdeinbau vorbereitet und beinhaltet eine Anschlussbohrung sowie eine Dichtung für die Druckleitung und ein Kabelleerrohr.

Welche Merkmale zeichnen die Ecolift Hebeanlage aus?

Die Anlage ist für fäkalienhaltiges Abwasser geeignet und verfügt über einen Notverschluss sowie eine motorische Rückstauklappe. Die Schutzart der Sonde und des Motors beträgt IP 68 (3m/48h), was eine hohe Beständigkeit gegen Wasser und Staub sicherstellt. Die befliesbare Abdeckplatte aus Kunststoff hat eine Ablauffunktion und einen Multistop Geruchsverschluss. Die Verriegelung erfolgt über das Lock & Lift System. Die maximale Bodenbelaghöhe beträgt 16 mm.

Welche Steuerungsmöglichkeiten bietet die Rückstauhebeanlage?

Die Steuerung erfolgt über ein anwenderfreundliches Comfort-Schaltgerät mit der Schutzart IP 54. Es verfügt über eine optische Sonde zur Niveauerfassung und einen optischen Alarmgeber. Ein potentialfreier Kontakt ermöglicht die Einbindung in die Gebäudeleittechnik. Weitere Funktionen umfassen eine Logbuchfunktion, eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS). Die Betriebsspannung beträgt 230 V, und die erforderliche Absicherung ist C 16 A. Eine GSM-Schnittstelle ist nicht vorhanden.

Welche Leistung bietet die Fördereinrichtung?

Die integrierte SPZ 1000 Pumpe erreicht eine maximale Förderleistung von 11,5 m³/h und eine Förderhöhe von bis zu 10 m. Sie arbeitet mit einer Drehzahl von 2800 U/min und einer Motorleistung von 1,2 kW (P1) bei einem Leistungsfaktor von 0,97. Die Pumpe ist für eine dauerhafte Mediumtemperatur von bis zu 40 °C ausgelegt und verfügt über ein integriertes Schneidwerk sowie eine Temperaturüberwachung. Die Schutzart der Pumpe ist IP 68.

Technische Daten

• Nennweite (DN): 150
• Außendurchmesser (DA): 160 mm
• Belastungsklasse: K 3 (EN 1253-1)
• Maximale Förderleistung: 11,5 m³/h
• Maximale Förderhöhe: 10 m
• Motorleistung (P1): 1,2 kW
• Drehzahl: 2800 U/min
• Einbautiefe: 516 - 669 mm
• Gewicht netto: 28 kg
• Schutzart Pumpe: IP 68

Die Kessel Ecolift Rückstauhebeanlage DN 150 bietet eine sichere und effiziente Lösung zur Ableitung von fäkalienhaltigem Abwasser bei Rückstau. Mit ihrer robusten Bauweise, der leistungsstarken SPZ 1000 Pumpe mit 1,2 kW Leistung und der intelligenten Steuerung über das Comfort Schaltgerät ist sie eine zuverlässige Wahl für den Einbau in die Bodenplatte. Die Anlage sichert eine kontinuierliche Entwässerung und schützt effektiv vor Rückstau.

Lieferumfang

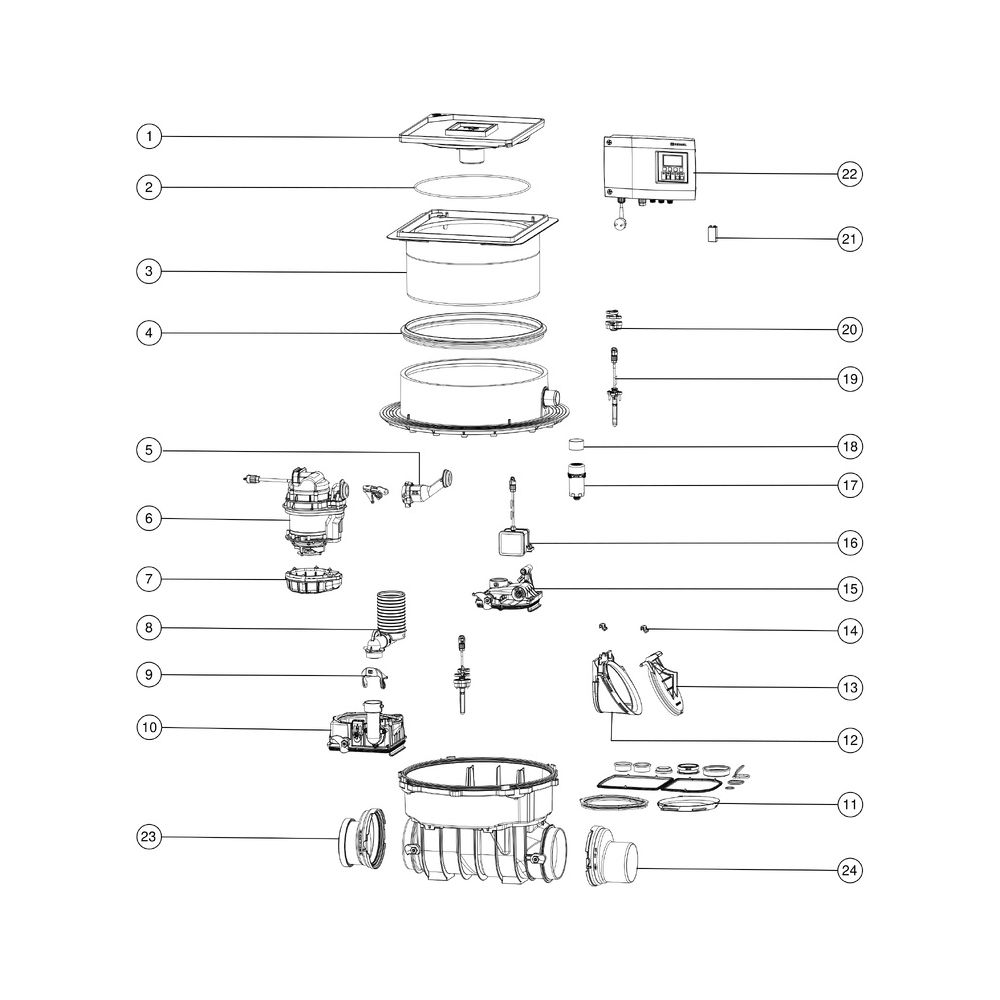

• 1x Kessel Ecolift Rückstauhebeanlage DN 150 (Grundkörper)
• 1x Pumpe SPZ 1000
• 1x Schaltgerät Comfort
• 1x Optische Sonde
• 1x Dichtung für Druckleitung
• 1x Kabelleerrohr
