Kessel Aqualift F Hebeanlage Compact Mono 230V SPZ 1000 resistent S3, Bodenplatte befliesbar

Die Kessel Aqualift F Hebeanlage Compact Mono 230V SPZ 1000 resistent ist eine Einzelanlage für fäkalienhaltiges Abwasser. Sie ist für den Einbau in die Bodenplatte konzipiert und verfügt über eine befliesbare Abdeckplatte. Ausgestattet mit einer überflutbaren SPZ 1000 resistant Pumpe, ist die Anlage beständig gegen salz-, enthärtungs- und kondensathaltiges Abwasser. Mit einer Einbautiefe von 490 bis 600 mm bietet sie eine zuverlässige Lösung für die Abwasserentsorgung.

Wie ist die Hebeanlage aufgebaut und welche Materialien werden verwendet?

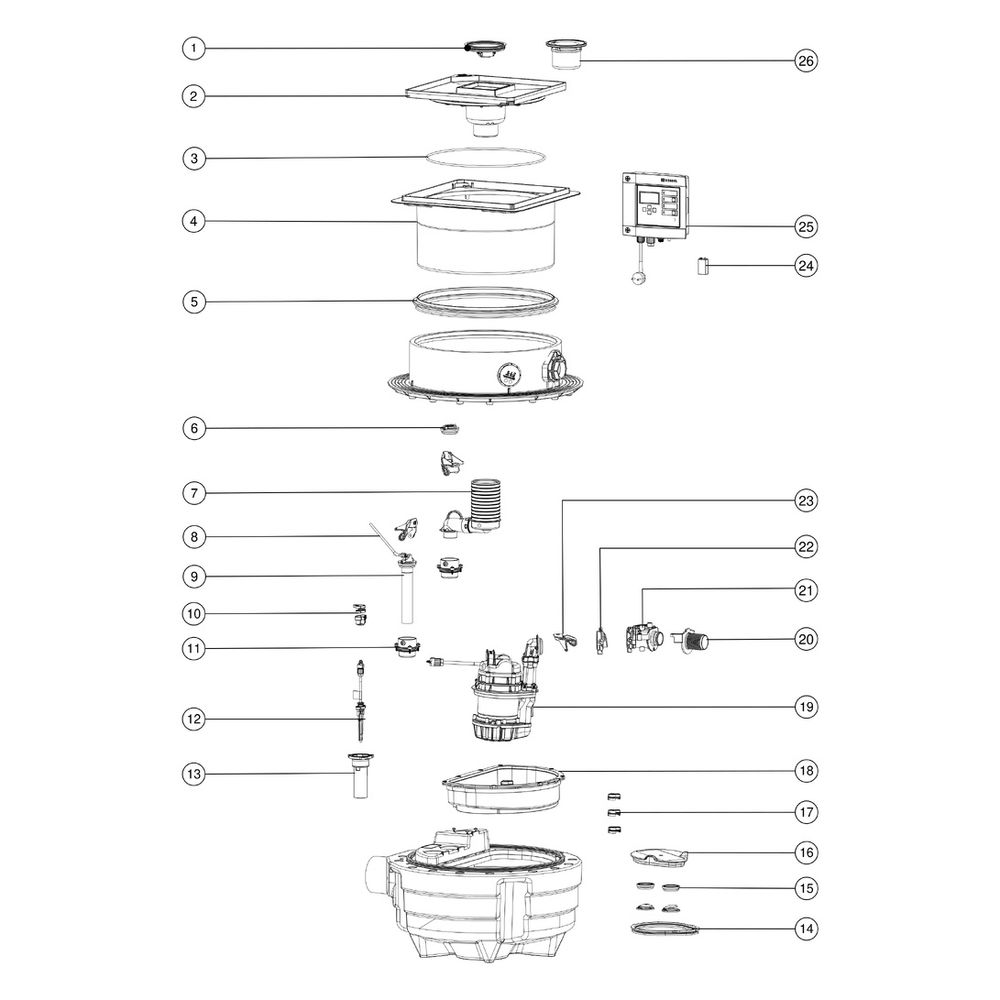

Die Hebeanlage besteht aus einem Sammelbehälter aus dauerhaft beständigem Polyethylen (PE) mit einem offenen Pumpenraum. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpen und Sensorik bauseits zu montieren sowie das Schaltgerät anzuschließen sind. Die Abdeckplatte aus Kunststoff ist befliesbar und verfügt über eine Ablauffunktion sowie einen Multistop-Geruchsverschluss. Die maximale Bodenbelaghöhe beträgt 16 mm.

Welche Eigenschaften besitzt die Fördereinrichtung und welche Leistung bietet sie?

Die Hebeanlage ist mit einer überflutbaren SPZ 1000 resistant Pumpe ausgestattet, die eine maximale Förderleistung von 11,5 m³/h und eine maximale Förderhöhe von 10 m erreicht. Die Pumpe arbeitet mit einer Drehzahl von 2800 U/min und ist mit einem Schneidwerk versehen, das die Förderung von fäkalienhaltigem Abwasser ermöglicht. Die Leistungsaufnahme (P1) beträgt 1,2 kW und die Motorausgangsleistung (P2) 0,69 kW. Die Pumpe ist nach Schutzart IP 68 klassifiziert und besitzt die Isolationsklasse F. Eine integrierte Temperaturüberwachung schützt die Pumpe, die für eine dauerhafte Förderguttemperatur von bis zu 40 °C und kurzzeitig bis zu 80 °C ausgelegt ist.

Wie erfolgt die Steuerung und welche Funktionen sind integriert?

Die Steuerung der Hebeanlage erfolgt über ein Comfort Schaltgerät mit integriertem Motorschutzschalter und Alarmmeldung. Die Niveauerfassung erfolgt pneumatisch mittels Tauchrohr und wird durch eine optische Sonde ergänzt. Das Schaltgerät bietet eine Schutzart von IP 54 und arbeitet mit einer Netzfrequenz von 50 Hz bei einer Betriebsspannung von 230 V. Es verfügt über eine GSM- und USB-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige sowie eine Batteriepufferung und ein Selbstdiagnosesystem (SDS). Die Warneinrichtung umfasst akustische und optische Meldungen. Ein potentialfreier Kontakt ist optional verfügbar.

Welche Anschlüsse sind vorhanden und welche Abmessungen sind zu beachten?

Der waagrecht ausgeführte Druckabgang hat einen Nenndurchmesser von DN 32 (Außendurchmesser 40 mm). Der Zulauf hat eine Nennweite von DN 100 (Außendurchmesser 110 mm) und ist als Rohrende ausgeführt. Die Anlage ist für den Anschluss eines Kabelleerrohrs mit DN 50 sowie eines Entlüftungsanschlusses mit DN 70 vorbereitet. Die Abmessungen der Hebeanlage betragen 670 mm in der Länge und 590 mm in der Breite. Die Einbautiefe liegt zwischen 490 und 600 mm, wobei die Höhenverstellung über ein teleskopisches Aufsatzstück erfolgt. Das Aussparungsmaß für den Einbau in die Bodenplatte beträgt 800 x 800 mm.

Technische Daten

• Anlagenart: Einzelanlage
• Abwasserart: fäkalienhaltig
• Behältervolumen: 40 l
• Nutzvolumen: 20 l
• Einbautiefe: 490 - 600 mm
• Förderleistung max.: 11,5 m³/h
• Förderhöhe max.: 10 m
• Leistung P1: 1,2 kW
• Betriebsspannung: 230 V
• Schutzart Pumpe: IP 68

Die Kessel Aqualift F Hebeanlage Compact Mono 230V SPZ 1000 resistent bietet eine robuste und effiziente Lösung für die Entsorgung von fäkalienhaltigem Abwasser. Mit ihrer leistungsstarken SPZ 1000 resistant Pumpe, die eine maximale Förderleistung von 11,5 m³/h und eine Förderhöhe von 10 m erreicht, sowie dem intelligenten Comfort Schaltgerät, ist eine sichere und zuverlässige Funktion sichergestellt. Die Möglichkeit des Einbaus in die Bodenplatte und die befliesbare Abdeckplatte ermöglichen eine unauffällige Integration in verschiedene Umgebungen.
