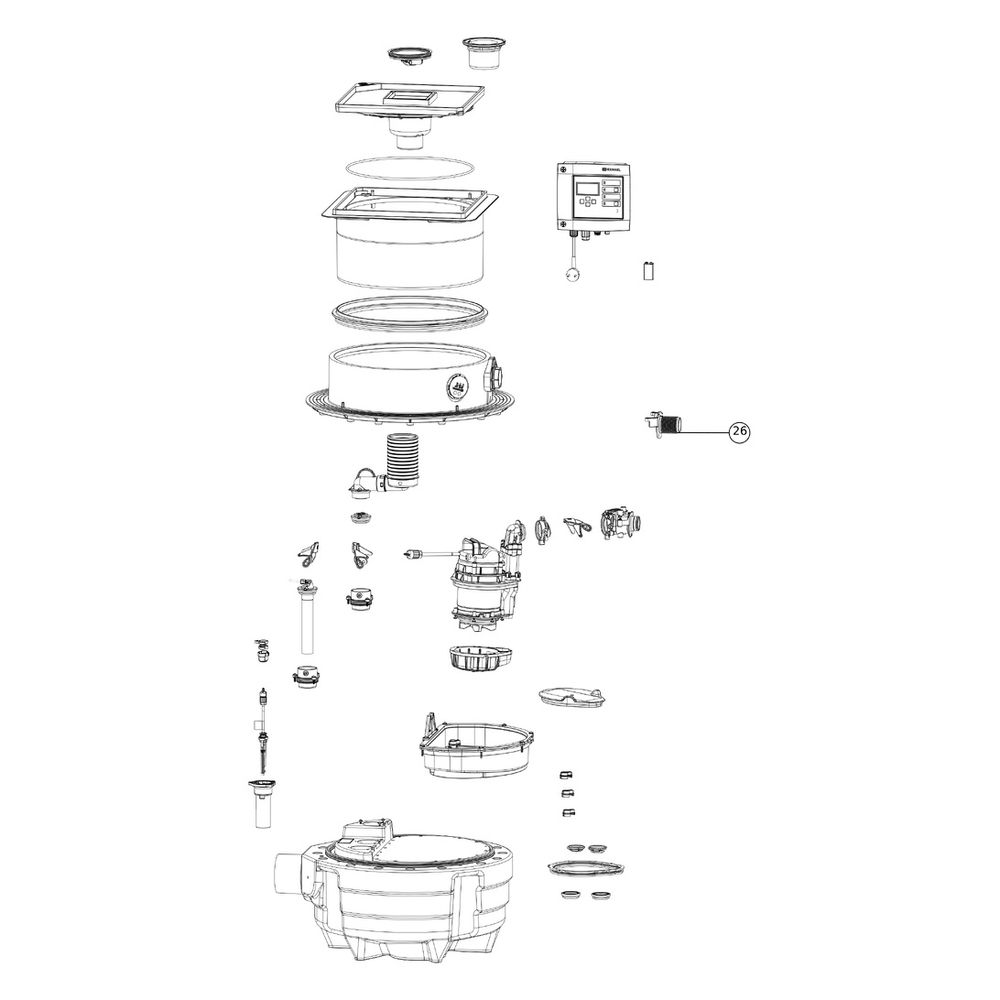

Kessel Aqualift F Hebeanlage Compact Mono 230V SPZ 1000-S3, Bodenplatte befliesbar

Die Kessel Aqualift F Hebeanlage Compact Mono ist eine zuverlässige Lösung für die Entsorgung von fäkalienhaltigem Abwasser. Diese Einzelanlage ist speziell für den Einbau in die Bodenplatte konzipiert und verfügt über eine befliesbare Abdeckplatte, die eine harmonische Integration in den Fußboden ermöglicht. Ausgestattet mit einer überflutbaren SPZ 1000 Pumpe, bietet sie eine effiziente Abwasserentsorgung für verschiedene Anwendungen.

Welche Vorteile bietet die Kessel Aqualift F Compact Mono?

Die Aqualift F Compact Mono Hebeanlage ist für fäkalienhaltiges Abwasser ausgelegt und zeichnet sich durch ihre robuste Bauweise aus. Der Sammelbehälter besteht aus langlebigem Kunststoff (PE) und besitzt einen offenen Pumpenraum. Ein integrierter Rückflussverhinderer sorgt für zusätzliche Sicherheit. Die Anlage wird vormontiert geliefert, wobei die Pumpen und die Sensorik bauseits zu montieren und das Schaltgerät anzuschließen sind. Einhandverschlüsse erleichtern die Entnahme der integrierten Komponenten für Wartungszwecke. Die Einbausituation in der Bodenplatte ermöglicht eine platzsparende und diskrete Installation.

Wie arbeitet die integrierte Pumpe und Steuerung?

Die Hebeanlage ist mit einer leistungsstarken SPZ 1000 Pumpe ausgestattet, die eine maximale Förderleistung von 11,5 m³/h und eine Förderhöhe von bis zu 10 m erreicht. Die Pumpe verfügt über ein Schneidwerk, das eine zuverlässige Zerkleinerung von Feststoffen im Abwasser sicherstellt. Mit einer Betriebsspannung von 230 V und einer Leistung P1 von 1,2 kW ist sie für den Dauerbetrieb (S3 - 50 %) ausgelegt und besitzt die Schutzart IP 68. Eine integrierte Temperaturüberwachung schützt die Pumpe vor Überhitzung. Die Steuerung erfolgt über ein Comfort Schaltgerät mit Alarmmeldung, Motorschutzschalter und einer pneumatischen Niveauerfassung mittels Tauchrohr. Das Schaltgerät bietet zudem eine GSM- und USB-Schnittstelle, eine Logbuchfunktion, eine mehrzeilige Displayanzeige sowie eine Batteriepufferung und ein Selbstdiagnosesystem (SDS) für umfassende Überwachung und Bedienkomfort. Die Schutzart des Schaltgeräts beträgt IP 54.

Welche baulichen Gegebenheiten sind zu beachten?

Die Kessel Aqualift F Compact Mono ist für eine Einbautiefe von 490 mm bis 600 mm konzipiert und erfordert ein Aussparungsmaß von 800 mm Breite und 800 mm Länge. Die Anlage ist grundwasserbeständig bis 3000 mm ab Unterkante Bodenteil. Der Sammelbehälter hat ein Nutzvolumen von 20 Litern und ein Behältervolumen von 40 Litern. Der Zulauf hat eine Nennweite von DN 100 (DA 110 mm) und der waagerechte Druckabgang DN 32 (DA 40 mm). Die befliesbare Abdeckplatte aus Kunststoff hat eine Breite und Länge von jeweils 366 mm und ermöglicht eine maximale Bodenbelaghöhe von 16 mm. Ein Geruchsverschluss mit Multistop-Funktion und die Verriegelung Lock & Lift sind integriert.

Technische Daten

• Anlagenart: Einzelanlage
• Abwasserart: fäkalienhaltig
• Einbausituation: Einbau in die Bodenplatte
• Einbautiefe: 490 - 600 mm
• Nutzvolumen: 20 l
• Pumpe: SPZ 1000
• Betriebsspannung: 230 V
• Leistung P1: 1,2 kW
• Förderleistung max.: 11,5 m³/h
• Förderhöhe max.: 10 m

Die Kessel Aqualift F Hebeanlage Compact Mono bietet eine leistungsstarke und zuverlässige Lösung für die Abwasserentsorgung in anspruchsvollen Umgebungen. Mit ihrer robusten SPZ 1000 Pumpe, die eine Leistung P1 von 1,2 kW und eine maximale Förderhöhe von 10 m erreicht, sowie dem intelligenten Comfort Schaltgerät, ist sie optimal für den Einbau in die Bodenplatte geeignet. Die befliesbare Abdeckplatte ermöglicht eine ästhetische Integration, während die einfache Wartung und die umfassenden Überwachungsfunktionen den Betrieb sicherstellen.
