Kessel Aqualift S Hebeanlage 100 Mono GTF 600 S1, freie Aufstellung

Die Kessel Aqualift S Hebeanlage 100 Mono GTF 600 S1 ist eine effiziente Einzelanlage für die freie Aufstellung, konzipiert für die zuverlässige Förderung von fäkalienfreiem Abwasser. Ausgestattet mit einer überflutbaren GTF 600 Pumpe und einer präzisen Schwimmerschaltersteuerung, ermöglicht sie einen sicheren und automatischen Betrieb im Dauerbetrieb S1. Diese vormontierte Anlage ist ideal für Anwendungen, bei denen fäkalienfreies Abwasser sicher abgeleitet werden muss.

Wie ist die Aqualift S Hebeanlage aufgebaut und welche Merkmale bietet sie?

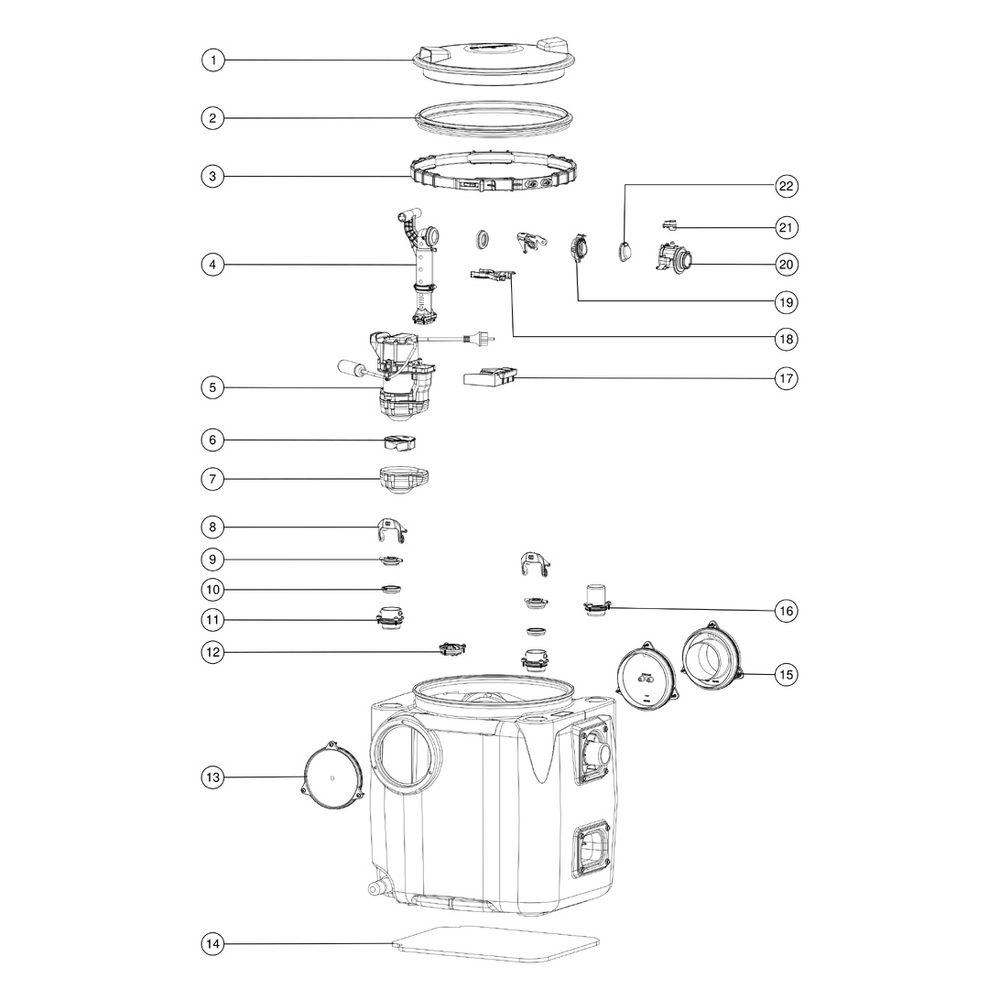

Die Hebeanlage verfügt über einen robusten Sammelbehälter aus dauerhaft beständigem Kunststoff (PE) mit einem Nutzvolumen von 25 Litern und einem Gesamtbehältervolumen von 120 Litern. Der offene Pumpenraum und die Einhandverschlüsse erleichtern die Entnahme der integrierten Komponenten. Ein integrierter Rückflussverhinderer verhindert das Zurückfließen des Abwassers. Die Abdeckung aus violettem Kunststoff ist geruchsdicht und mit einem Schnellspannverschluss versehen. Die Anlage entspricht der Norm EN 12050-2 und ist für die freie Aufstellung vorgesehen. Sie wird vormontiert zur bauseitigen Endmontage geliefert, wobei Pumpe und Sensorik vor Ort zu montieren und das Schaltgerät anzuschließen sind.

Welche Leistung bietet die integrierte Pumpe und wie erfolgt die Steuerung?

Die überflutbare GTF 600 Pumpe arbeitet mit einer Leistungsaufnahme P1 von 0,65 kW und einer Leistungsabgabe P2 von 0,4 kW. Sie erreicht eine maximale Förderleistung von 12 m³/h und eine maximale Förderhöhe von 8 Metern bei einer Drehzahl von 2750 U/min. Das Freistromlaufrad ermöglicht einen freien Kugeldurchgang von 10 mm. Die Pumpe ist nach Schutzart IP68 (3m) geschützt und für eine dauerhafte Förderguttemperatur von bis zu 40 °C ausgelegt. Eine integrierte Temperaturüberwachung schützt die Pumpe vor Überhitzung. Die Steuerung erfolgt mechanisch über einen Schwimmerschalter, der eine zuverlässige Niveauerfassung sicherstellt. Ein Motorschutzschalter ist integriert, um die Pumpe vor Überlastung zu schützen.

Welche Abmessungen und Anschlussmöglichkeiten hat die Hebeanlage?

Die Hebeanlage hat eine Länge von 670 mm, eine Breite von 530 mm und eine Höhe von 650 mm. Der Zulaufanschluss besitzt eine Nennweite von DN 100, während der Druckabgang einen Nenndurchmesser von DN 50 mit einem Rohraußendurchmesser von 63 mm aufweist. Die Anlage ist für den Anschluss an eine 230 V Stromversorgung mit 50 Hz ausgelegt und benötigt eine Absicherung von C 16 A. Der elektrische Anschluss erfolgt über ein 5 Meter langes Anschlusskabel mit Stecker. Die Umgebungstemperatur für den Betrieb liegt zwischen 0 und 50 °C, und die Anlage ist nicht für den Außeneinsatz geeignet.

Technische Daten

• Behältervolumen: 120 l
• Nutzvolumen: 25 l
• Höhe: 650 mm
• Breite: 530 mm
• Länge: 670 mm
• Zulauf Nennweite (DN): 100
• Druckabgang (DN): 50
• Leistung P1: 0,65 kW
• Max. Förderleistung: 12 m³/h
• Max. Förderhöhe: 8 m

Die Kessel Aqualift S Hebeanlage 100 Mono GTF 600 S1 bietet eine robuste und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser. Mit ihrer leistungsstarken GTF 600 Pumpe, einer maximalen Förderleistung von 12 m³/h und einer Förderhöhe von 8 m, sowie der zuverlässigen Schwimmerschaltersteuerung, ist sie eine sichere Wahl für die freie Aufstellung. Die hochwertige Verarbeitung und die einfache Wartung unterstreichen die Funktionalität dieser Einzelanlage.
