Kessel Aqualift S Hebeanlage 200 Duo GTF 600 S1, freie Aufstellung

Die Kessel Aqualift S Hebeanlage 200 Duo GTF 600 S1 ist eine robuste Lösung für die Entsorgung von fäkalienfreiem Abwasser bei freier Aufstellung. Ausgestattet mit zwei überflutbaren GTF 600 Pumpen und einem Comfort Schaltgerät, stellt diese Doppelanlage einen zuverlässigen Betrieb sicher. Der integrierte Rückflussverhinderer und der geruchsdichte Sammelbehälter aus beständigem Kunststoff (PE) tragen zur hohen Funktionalität bei.

Welche Merkmale und Bauweise zeichnen die Kessel Aqualift S Hebeanlage aus?

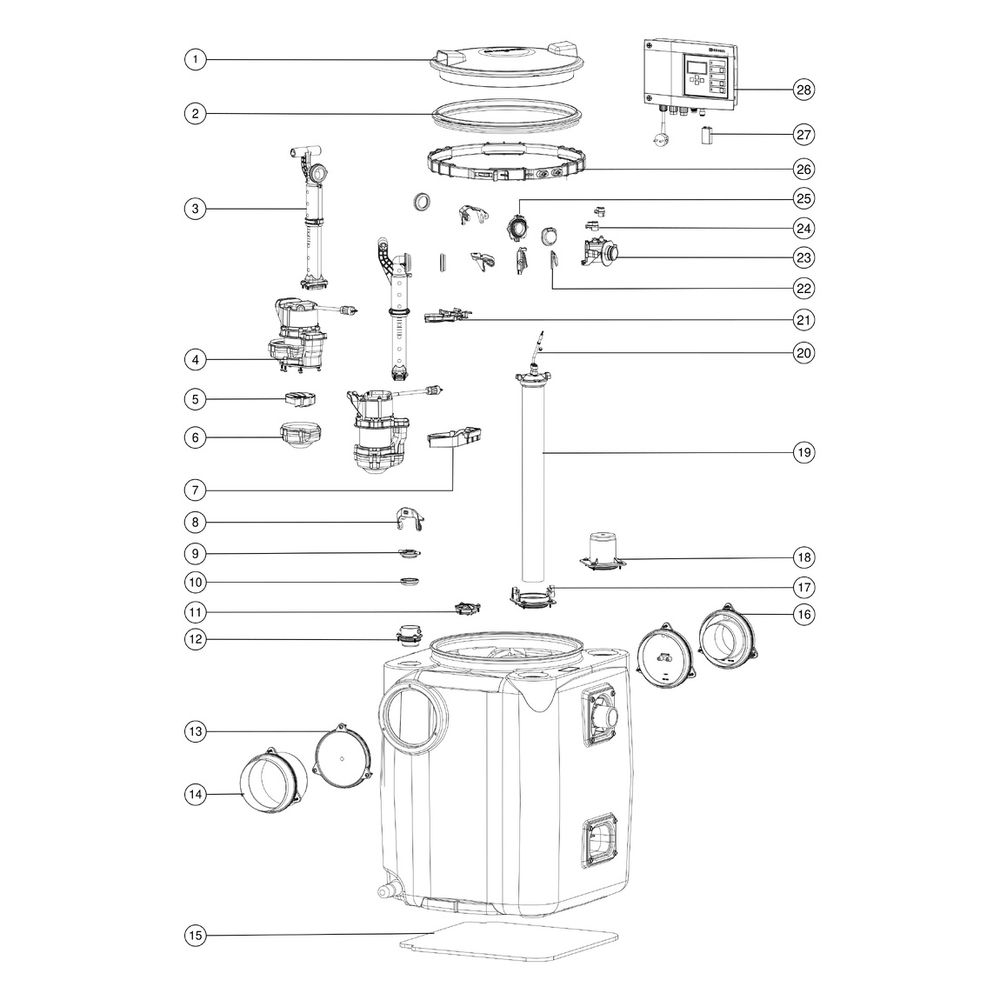

Die Hebeanlage ist speziell für fäkalienfreies Abwasser konzipiert und für die freie Aufstellung vorgesehen. Der Sammelbehälter besteht aus dauerhaft beständigem Kunststoff (PE) und verfügt über einen offenen Pumpenraum. Einhandverschlüsse ermöglichen eine einfache Entnahme der integrierten Komponenten. Die Anlage ist geruchsdicht und entspricht der Norm EN 12050-2. Der violette Kunststoffdeckel ist mit einem Schnellspannverschluss versehen. Die Auslieferung erfolgt vormontiert, wobei Pumpen, Sensorik und das Schaltgerät bauseits zu montieren und anzuschließen sind.

Welche Leistung bieten die Pumpen der Hebeanlage?

Die Aqualift S 200 Duo ist mit zwei überflutbaren GTF 600 Pumpen ausgestattet, die für den Dauerbetrieb (S1) ausgelegt sind. Jede Pumpe bietet eine Leistung P1 von 0,65 kW und eine Leistung P2 von 0,4 kW bei einer Drehzahl von 2750 U/min. Die maximale Förderleistung beträgt 12 m³/h und die maximale Förderhöhe 8 m. Der freie Kugeldurchgang von 30 mm ermöglicht die Förderung von fäkalienfreiem Abwasser. Die Pumpen sind mit einem codierten Stecker und einer 5 m langen Netzanschlussleitung (Typ H07RN-F 3G 1,0 mm²) versehen und verfügen über die Schutzart IP 68 (3m) sowie eine integrierte Temperaturüberwachung. Die maximale Förderguttemperatur liegt bei 40 °C.

Welche Funktionen bietet das Comfort Schaltgerät?

Das Comfort Schaltgerät steuert die Pumpen und bietet umfangreiche Überwachungs- und Kommunikationsfunktionen. Es verfügt über eine Alarmmeldung, einen Motorschutzschalter und erfasst das Niveau pneumatisch mittels Tauchrohr. Die Schutzart des Schaltgeräts ist IP 54. Es ist mit einer GSM-Schnittstelle, einer USB-Schnittstelle und einer Logbuchfunktion ausgestattet. Eine mehrzeilige Displayanzeige, Batteriepufferung und ein Selbstdiagnosesystem (SDS) sind ebenfalls integriert. Warnmeldungen erfolgen akustisch und optisch. Das Schaltgerät arbeitet mit einer Betriebsspannung von 230 V und einer Netzfrequenz von 50 Hz, die erforderliche Absicherung beträgt C 16 A. Ein potentialfreier Kontakt ist optional verfügbar.

Welche Anschlussmöglichkeiten und Einbaueigenschaften bietet die Hebeanlage?

Die Hebeanlage ist für die freie Aufstellung konzipiert. Der Zulauf hat eine Nennweite von DN 100, der Druckabgang ist mit DN 50 und einem Rohraußendurchmesser von 63 mm ausgeführt. Die Anschlussleitungen der Pumpen sind 5 Meter lang und verfügen über codierte Stecker. Die Anlage ist nicht für den Außeneinsatz oder den Einbau hinter dem WC vorgesehen.

Technische Daten

• Anlagenart: Doppelanlage
• Abwasserart: fäkalienfrei
• Einbausituation: freie Aufstellung
• Nutzvolumen: 100 l
• Anzahl Pumpen: 2
• Leistung P1 pro Motor: 0,65 kW
• Förderleistung max.: 12 m³/h
• Förderhöhe max.: 8 m
• Freier Kugeldurchgang: 30 mm
• Schutzart Pumpe: IP 68 (3m)

Die Kessel Aqualift S Hebeanlage 200 Duo GTF 600 S1 bietet eine zuverlässige und effiziente Lösung für die Entsorgung von fäkalienfreiem Abwasser. Mit zwei leistungsstarken GTF 600 Pumpen, die eine maximale Förderleistung von 12 m³/h und eine Förderhöhe von 8 m erreichen, sowie dem intelligenten Comfort Schaltgerät, ist diese Doppelanlage optimal für anspruchsvolle Anwendungen geeignet. Die robuste Bauweise und die einfache Wartung durch Einhandverschlüsse unterstreichen die hohe Qualität und Benutzerfreundlichkeit des Systems.

Lieferumfang

• 1x Kessel Aqualift S Hebeanlage 200 Duo GTF 600 S1 (Basiseinheit)
• 2x Pumpe GTF 600
• 1x Schaltgerät Comfort
