Kessel Aqualift S Hebeanlage Compact Mono GTF 500, Bodenplatte befliesbar

Die Kessel Aqualift S Hebeanlage Compact Mono GTF 500 ist eine zuverlässige Einzelanlage für fäkalienfreies Abwasser, konzipiert für den Einbau in die Bodenplatte. Ausgestattet mit einer überflutbaren GTF 500 Pumpe und einer befliesbaren Abdeckplatte, eignet sie sich ideal für den Einsatz in Wohn- und Gewerbeimmobilien, wo Abwasser sicher und effizient gefördert werden muss.

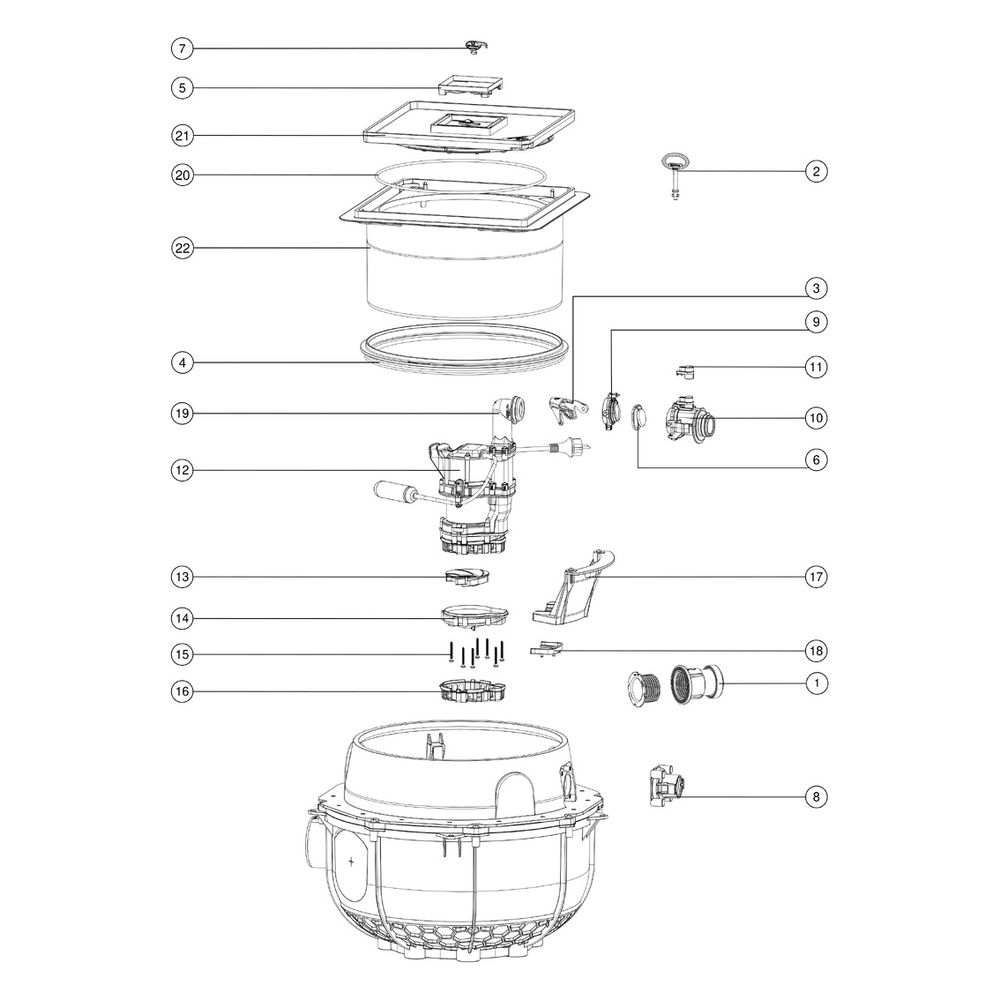

Wie ist die Kessel Aqualift S Compact Mono aufgebaut und welche Funktionen bietet sie?

Die Hebeanlage ist für fäkalienfreies Abwasser ausgelegt und entspricht der Norm EN 12050-2. Der Sammelbehälter besteht aus dauerhaft beständigem Kunststoff (PE) und besitzt einen offenen Pumpenraum. Ein integrierter Rückflussverhinderer ist vorhanden, der das Zurückfließen des Abwassers verhindert. Einhandverschlüsse ermöglichen die einfache Entnahme der integrierten Komponenten. Die Anlage wird installationsfertig geliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Der Grundkörper der Anlage ist schwarz.

Wie erfolgt die Installation und welche Einbausituation ist vorgesehen?

Die Hebeanlage ist für den Einbau in die Bodenplatte vorgesehen und wird vormontiert geliefert. Ein teleskopisches Aufsatzstück ermöglicht eine flexible Einbautiefe von 490 mm bis 620 mm. Die Anlage ist grundwasserbeständig bis 3000 mm ab der Unterkante des Bodenteils. Die befliesbare Abdeckplatte aus Kunststoff in Silbergrau ist mit einer Lock & Lift Verriegelung ausgestattet und bietet eine Ablauffunktion. Sie ist für eine maximale Bodenbelaghöhe von 16 mm geeignet und erfüllt die Belastungsklasse K 3 nach EN 1253-1. Die Abdeckplatte hat eine Breite und Länge von jeweils 366 mm.

Welche Leistung bietet die GTF 500 Pumpe?

Die Hebeanlage ist mit einer leistungsstarken GTF 500 Pumpe ausgestattet, die mit einer Drehzahl von 2800 U/min arbeitet. Die aufgenommene Motorleistung (P1) beträgt 0,6 kW und die Motorausgangsleistung (P2) 0,36 kW. Die Pumpe erreicht eine maximale Förderleistung von 10 m³/h und eine Förderhöhe von 8 m. Das Freistromrad ermöglicht einen freien Kugeldurchgang von 10 mm, ideal für fäkalienfreies Abwasser mit Partikeln. Die Pumpe ist für eine maximale Förderguttemperatur von 40 °C im Dauerbetrieb und kurzzeitig bis 80 °C ausgelegt.

Wie ist die Pumpe angeschlossen und geschützt?

Die GTF 500 Pumpe ist nach Schutzart IP 68 (3m) geschützt und verfügt über eine integrierte Temperaturüberwachung. Der elektrische Anschluss erfolgt über ein 5 Meter langes Anschlusskabel mit Stecker bei einer Betriebsspannung von 230 V und 50 Hz Netzfrequenz. Die erforderliche Absicherung beträgt C 16 A. Die Pumpe ist für den Dauerbetrieb (Betriebsart S1) ausgelegt.

Technische Daten

• Anlagenart: Einzelanlage
• Abwasserart: fäkalienfrei
• Nutzvolumen: 16 l
• Nenndurchmesser Zulauf: DN 100
• Nenndurchmesser Druckabgang: DN 32
• Leistung P1: 0,6 kW
• Förderleistung max.: 10 m³/h
• Förderhöhe max.: 8 m
• Schutzart Pumpe: IP 68
• Einbautiefe: 490 - 620 mm

Die Kessel Aqualift S Hebeanlage Compact Mono GTF 500 bietet eine effiziente und zuverlässige Lösung für die Entsorgung von fäkalienfreiem Abwasser. Mit ihrer robusten Bauweise, der leistungsstarken GTF 500 Pumpe, die eine Förderleistung von bis zu 10 m³/h und eine Förderhöhe von 8 m erreicht, sowie der flexiblen Einbaumöglichkeit in die Bodenplatte, stellt sie eine praktische Wahl für vielfältige Anwendungen dar. Die befliesbare Abdeckplatte ermöglicht zudem eine unauffällige Integration in moderne Bodenkonzepte.
