Kessel Hebeanlage Aqualift S Compact Mono GTF 500 resistent, max. Förderhöhe 8m, Bodenplatte befliesbar

Die Kessel Aqualift S Hebeanlage Compact Mono GTF 500 resistant ist eine installationsfertige Einzelanlage für fäkalienfreies Abwasser, konzipiert für den Einbau in die Bodenplatte. Ausgestattet mit einer überflutbaren GTF 500 resistant Pumpe und einem robusten Sammelbehälter aus beständigem Kunststoff (PE), eignet sich die Anlage für den Einsatz mit salz-, enthärtungs- und kondensathaltigem Abwasser. Die Niveauerfassung erfolgt über einen Schwimmerschalter, während die befliesbare silbergraue Abdeckplatte eine unauffällige Integration in den Bodenbelag ermöglicht.

Wie ist die Hebeanlage konstruiert und welche Materialien werden verwendet?

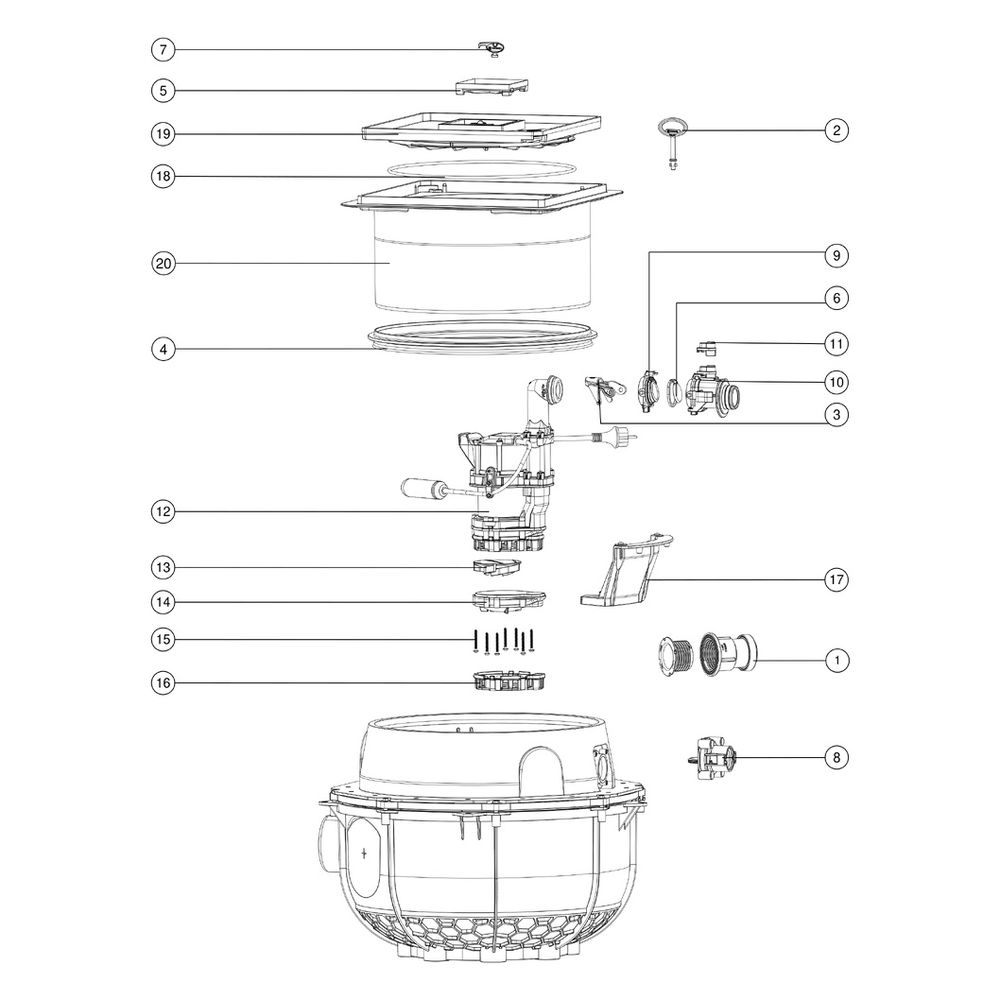

Die Hebeanlage ist als Einzelanlage (Mono) ausgeführt und für fäkalienfreies Abwasser vorgesehen. Der Sammelbehälter besteht aus dauerhaft beständigem Polyethylen (PE) und verfügt über einen offenen Pumpenraum. Ein integrierter Rückflussverhinderer ist vorhanden. Die Anlage ist für den Einbau in die Bodenplatte konzipiert und wird vormontiert geliefert, wobei die Verbindungsteile bauseits anzuschließen sind. Ein teleskopisches Aufsatzstück ermöglicht eine flexible Einbautiefe von 490 mm bis 620 mm.

Welche Pumpenleistung und Eigenschaften bietet die Anlage?

Die Hebeanlage ist mit einer überflutbaren GTF 500 resistant Pumpe ausgestattet, die eine maximale Förderleistung von 10 m³/h und eine maximale Förderhöhe von 8 m erreicht. Die Pumpe arbeitet mit einer Drehzahl von 2800 U/min und einer Leistungsaufnahme (P1) von 0,6 kW sowie einer Motorausgangsleistung (P2) von 0,36 kW. Sie ist für den Dauerbetrieb (S1) ausgelegt und verfügt über eine integrierte Temperaturüberwachung. Die Pumpe ist beständig gegen salz-, enthärtungs- und kondensathaltiges Abwasser und kann dauerhaft Medien mit einer Temperatur von bis zu 40 °C fördern. Kurzzeitig ist eine Heißwasserbeständigkeit von 80 °C für zwei Minuten möglich. Ein Freistromrad ermöglicht einen freien Kugeldurchgang von 10 mm.

Wie erfolgt der elektrische Anschluss und die Sicherheit der Pumpe?

Der elektrische Anschluss der Pumpe erfolgt über eine 5 m lange Netzanschlussleitung mit einem Schutzkontaktstecker 2-polig. Die erforderliche Absicherung der Pumpe beträgt C 16 A. Die Pumpe besitzt die Schutzart IP 68 (3m), was einen dauerhaften Betrieb unter Wasser bis zu einer Tiefe von 3 Metern ermöglicht. Die Betriebsspannung beträgt 230 V bei einer Netzfrequenz von 50 Hz.

Welche Besonderheiten bietet die Abdeckung?

Die Hebeanlage ist mit einer befliesbaren Abdeckplatte aus Kunststoff in Silbergrau ausgestattet. Diese Abdeckung ermöglicht eine maximale Bodenbelaghöhe von 16 mm und fügt sich optisch unauffällig in den Raum ein. Eine Ablauffunktion ist integriert. Die Verriegelung erfolgt über das Lock & Lift System, und die Abdeckung entspricht der Belastungsklasse K 3 gemäß EN 1253-1. Die Abmessungen der Abdeckplatte betragen 366 mm in Länge und Breite.

Wie erfolgt die Steuerung und Niveauerfassung?

Die Steuerung der Hebeanlage erfolgt über einen mechanischen Schwimmerschalter, der die Niveauerfassung präzise regelt. Ein integrierter Rückflussverhinderer schützt vor Rückstau im Abwassersystem.

Für welche Einsatzbereiche ist die Hebeanlage geeignet?

Die Kessel Aqualift S Compact Mono Hebeanlage ist für fäkalienfreies Abwasser ausgelegt und eignet sich besonders für den Einbau in Bodenplatten von Sanitärräumen, in denen eine unauffällige und belastbare Lösung erforderlich ist. Die Beständigkeit gegen salz-, enthärtungs- und kondensathaltiges Abwasser macht sie auch für anspruchsvolle Umgebungen geeignet. Die befliesbare Abdeckplatte ermöglicht eine harmonische Integration in den Bodenbelag, wodurch die Anlage sowohl in privaten als auch gewerblichen Bereichen eingesetzt werden kann.

Technische Daten

• Anlagenart: Einzelanlage (Mono)
• Abwasserart: fäkalienfrei
• Nutzvolumen: 16 l
• Einbautiefe: 490 - 620 mm
• Abdeckungsart: befliesbare Abdeckplatte
• Belastungsklasse Abdeckung: K 3 (EN 1253-1)
• Pumpentyp: GTF 500 resistant
• Max. Förderleistung: 10 m³/h
• Max. Förderhöhe: 8 m
• Leistung P1: 0,6 kW

Die Kessel Aqualift S Hebeanlage Compact Mono GTF 500 resistant bietet eine effiziente und platzsparende Lösung für die Abwasserentsorgung unterhalb der Rückstauebene. Mit ihrer robusten Bauweise und der leistungsstarken GTF 500 resistant Pumpe mit 0,6 kW Leistung stellt sie eine zuverlässige Funktion sicher. Die befliesbare Abdeckplatte ermöglicht eine unauffällige Integration, während die Beständigkeit gegen aggressive Abwässer die Langlebigkeit des Systems unterstreicht. Sie erreicht eine maximale Förderleistung von 10 m³/h und eine Förderhöhe von bis zu 8 Metern.
